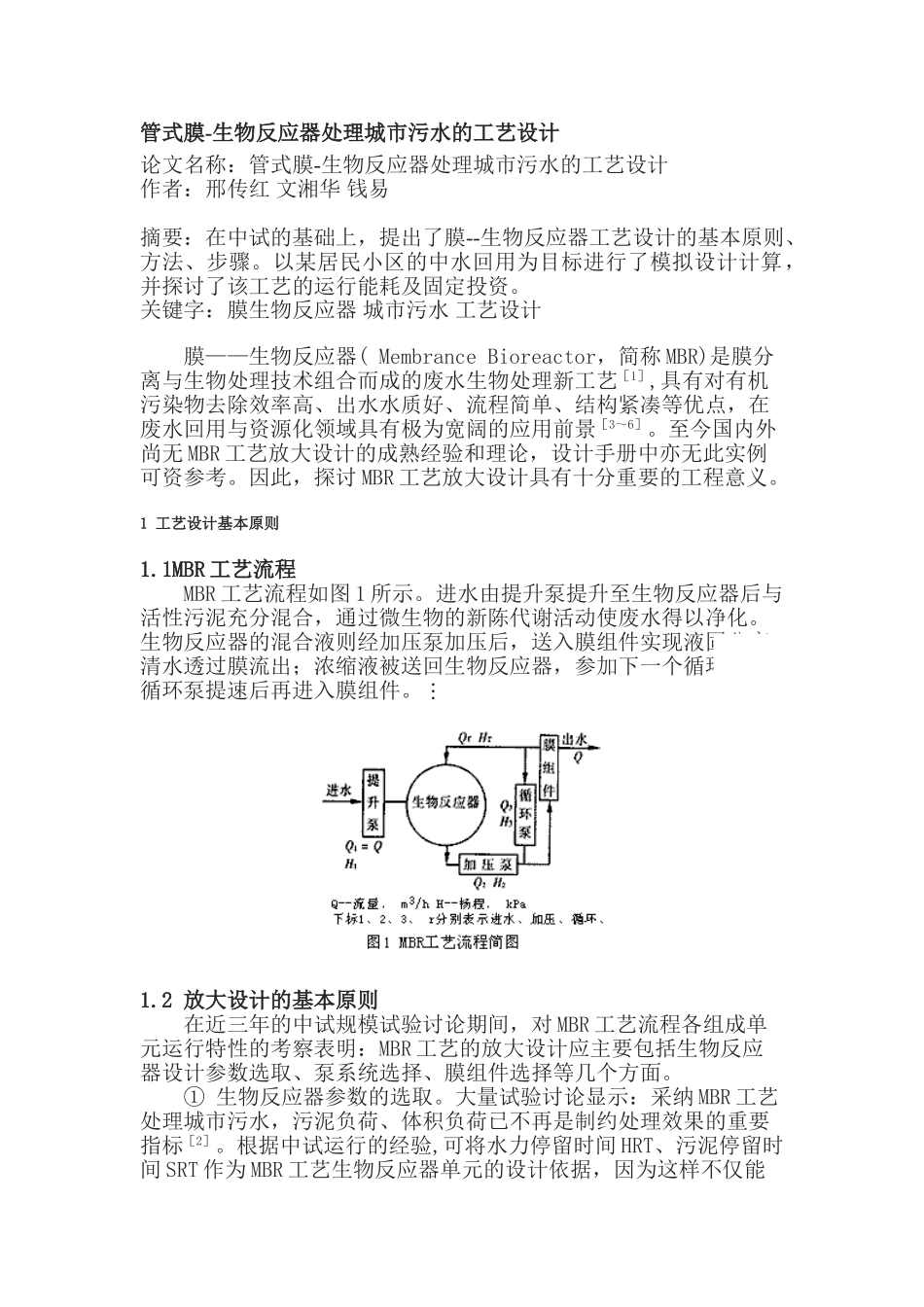

管式膜-生物反应器处理城市污水的工艺设计论文名称：管式膜-生物反应器处理城市污水的工艺设计作者：邢传红 文湘华 钱易摘要：在中试的基础上，提出了膜--生物反应器工艺设计的基本原则、方法、步骤。以某居民小区的中水回用为目标进行了模拟设计计算，并探讨了该工艺的运行能耗及固定投资。关键字：膜生物反应器 城市污水 工艺设计 膜——生物反应器( Membrance Bioreactor，简称 MBR)是膜分离与生物处理技术组合而成的废水生物处理新工艺［1］,具有对有机污染物去除效率高、出水水质好、流程简单、结构紧凑等优点，在废水回用与资源化领域具有极为宽阔的应用前景［3～6］。至今国内外尚无 MBR 工艺放大设计的成熟经验和理论，设计手册中亦无此实例可资参考。因此，探讨 MBR 工艺放大设计具有十分重要的工程意义。1 工艺设计基本原则1.1MBR 工艺流程 MBR 工艺流程如图 1 所示。进水由提升泵提升至生物反应器后与活性污泥充分混合，通过微生物的新陈代谢活动使废水得以净化。生物反应器的混合液则经加压泵加压后，送入膜组件实现液固分离，清水透过膜流出；浓缩液被送回生物反应器，参加下一个循环或经循环泵提速后再进入膜组件。1.2 放大设计的基本原则 在近三年的中试规模试验讨论期间，对 MBR 工艺流程各组成单元运行特性的考察表明：MBR 工艺的放大设计应主要包括生物反应器设计参数选取、泵系统选择、膜组件选择等几个方面。 ① 生物反应器参数的选取。大量试验讨论显示：采纳 MBR 工艺处理城市污水，污泥负荷、体积负荷已不再是制约处理效果的重要指标［2］。根据中试运行的经验,可将水力停留时间 HRT、污泥停留时间 SRT 作为 MBR 工艺生物反应器单元的设计依据，因为这样不仅能确保工艺操作的长期稳定性，而且能简化设计过程。 ② 泵系统选择。MBR 工艺中加压泵的特点是扬程高、流量小；而循环泵则要求扬程低、流量大。考虑到加压泵和循环泵并联工作的需要，两种泵的扬程必须相等，即 H2=H3。泵流量的选择，则只需达到膜组件对设计膜面流速的要求即可。在此前提下，为节能起见，循环泵的流量宜大一些，而加压泵的流量宜小一些(至少应满足 Q2＞Q)。 ③ 膜组件选取。膜组件是 MBR 工艺的关键组成单元，它的选择对 MBR 工艺的运行具有决定性的作用。讨论表明：以回用为目的的城市污水生物处理应优先选用超滤膜组件［2］。膜通量是膜组件设计中最重要的技术参数之一。当处理能力一定时，设计...
