系列非晶合金干式电力变压器安装使用说明书

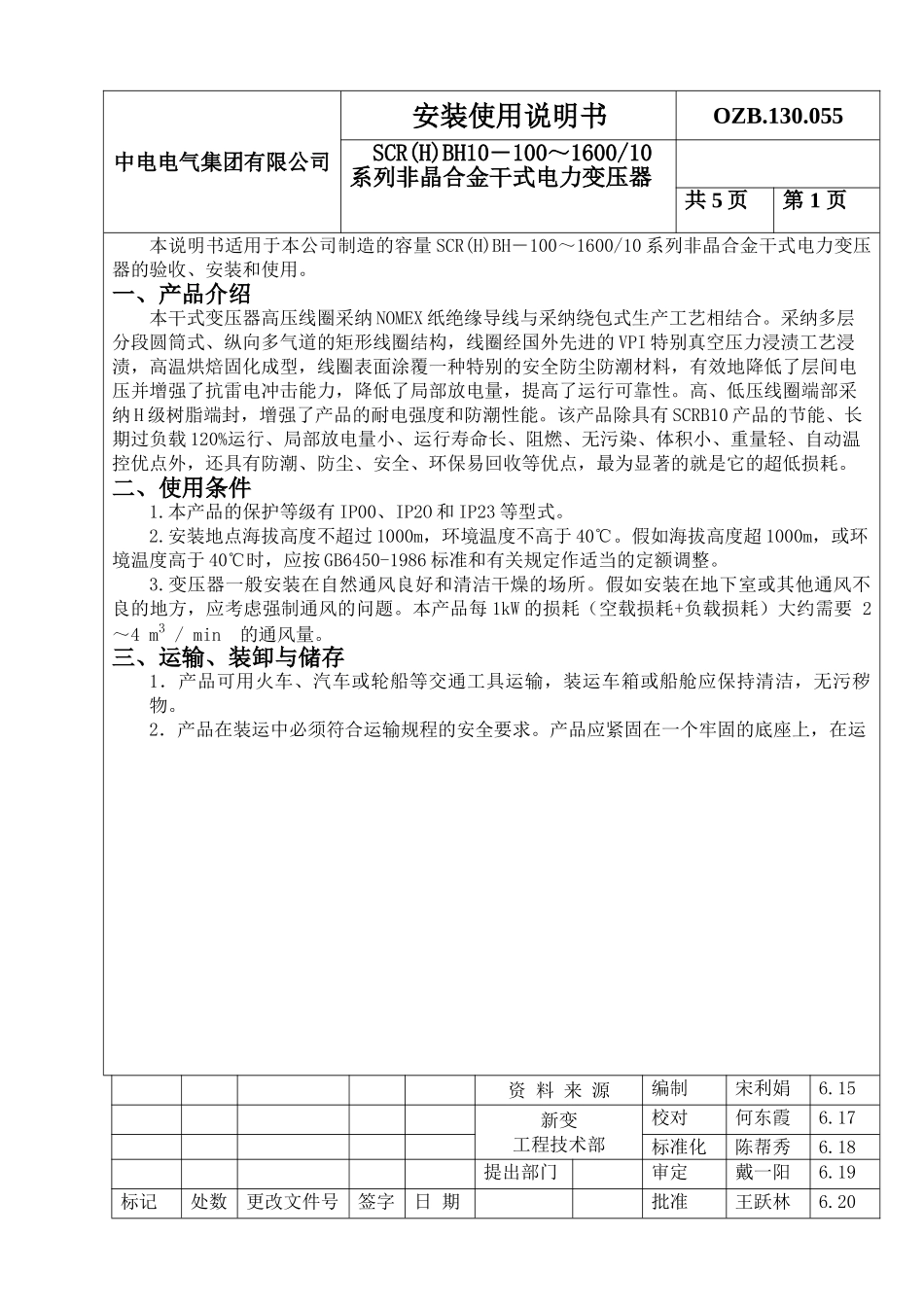

中电电气集团有限公司安装使用说明书OZB.130.055SCR(H)BH10―100～1600/10系列非晶合金干式电力变压器 共 5 页 第 1 页 本说明书适用于本公司制造的容量 SCR(H)BH―100～1600/10 系列非晶合金干式电力变压器的验收、安装和使用。一、产品介绍本干式变压器高压线圈采纳 NOMEX 纸绝缘导线与采纳绕包式生产工艺相结合。采纳多层分段圆筒式、纵向多气道的矩形线圈结构，线圈经国外先进的 VPI 特别真空压力浸渍工艺浸渍，高温烘焙固化成型，线圈表面涂覆一种特别的安全防尘防潮材料，有效地降低了层间电压并增强了抗雷电冲击能力，降低了局部放电量，提高了运行可靠性。高、低压线圈端部采纳 H 级树脂端封，增强了产品的耐电强度和防潮性能。该产品除具有 SCRB10 产品的节能、长期过负载 120%运行、局部放电量小、运行寿命长、阻燃、无污染、体积小、重量轻、自动温控优点外，还具有防潮、防尘、安全、环保易回收等优点，最为显著的就是它的超低损耗。二、使用条件1.本产品的保护等级有 IP00、IP2O 和 IP23 等型式。2.安装地点海拔高度不超过 1000m，环境温度不高于 40℃。假如海拔高度超 1000m，或环境温度高于 40℃时，应按 GB6450-1986 标准和有关规定作适当的定额调整。3.变压器一般安装在自然通风良好和清洁干燥的场所。假如安装在地下室或其他通风不良的地方，应考虑强制通风的问题。本产品每 1kW 的损耗（空载损耗+负载损耗）大约需要 2～4 m3 / min 的通风量。 三、运输、装卸与储存1．产品可用火车、汽车或轮船等交通工具运输，装运车箱或船舱应保持清洁，无污秽物。2．产品在装运中必须符合运输规程的安全要求。产品应紧固在一个牢固的底座上，在运资 料 来 源编制宋利娟6.15新变工程技术部校对何东霞6.17标准化陈帮秀6.18提出部门审定戴一阳6.19标记处数更改文件号签字日 期批准王跃林6.20安装使用说明书OZB.130.055共 5 页 第 2 页 输过程中产品不允许有晃动、碰撞和移动现象。3．产品在运输过程中，其倾斜度不得大于 300。4． 产品在车站、码头中转或终点卸下后不要堆码，同时在包装箱下用木方垫好，垫高不小于 100mm。并用防雨布遮好。5. 装卸产品时要用两根钢绳，同时着力四处，并注意产品重心的位置。两根钢绳的起吊夹角不要大于 600。若因吊高限制不能符合条件，请用横梁辅助提升。6． 若要长期贮存变压器，请保证贮存环境良好，不要拆去出厂包装物，变压器不要磕碰，不要堆码。7...
