系列非晶合金干式电力变压器研制、试生产及技术总结报告

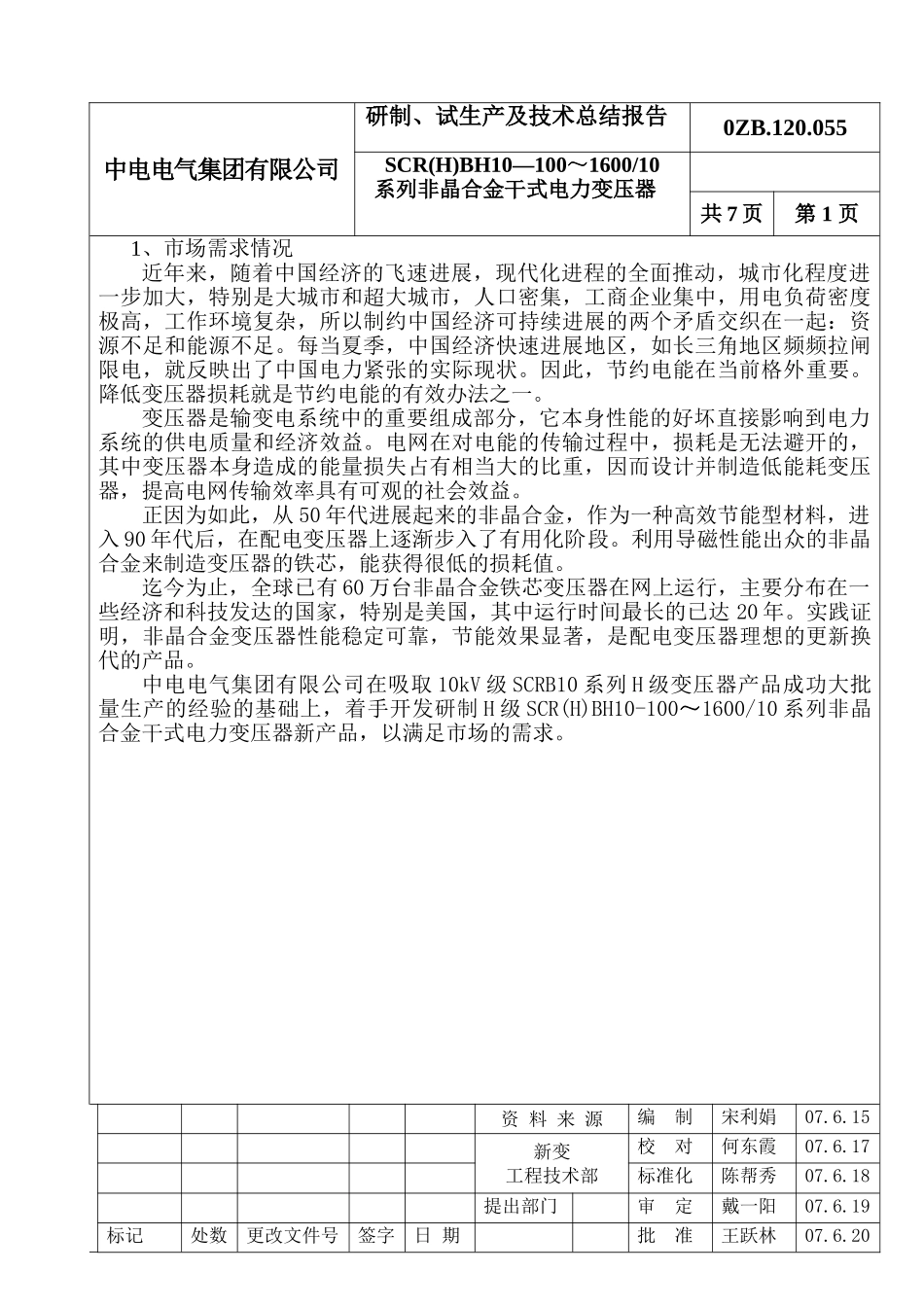

中电电气集团有限公司研制、试生产及技术总结报告0ZB.120.055SCR(H)BH10―100～1600/10系列非晶合金干式电力变压器共 7 页第 1 页1、市场需求情况近年来，随着中国经济的飞速进展，现代化进程的全面推动，城市化程度进一步加大，特别是大城市和超大城市，人口密集，工商企业集中，用电负荷密度极高，工作环境复杂，所以制约中国经济可持续进展的两个矛盾交织在一起：资源不足和能源不足。每当夏季，中国经济快速进展地区，如长三角地区频频拉闸限电，就反映出了中国电力紧张的实际现状。因此，节约电能在当前格外重要。降低变压器损耗就是节约电能的有效办法之一。变压器是输变电系统中的重要组成部分，它本身性能的好坏直接影响到电力系统的供电质量和经济效益。电网在对电能的传输过程中，损耗是无法避开的，其中变压器本身造成的能量损失占有相当大的比重，因而设计并制造低能耗变压器，提高电网传输效率具有可观的社会效益。正因为如此，从 50 年代进展起来的非晶合金，作为一种高效节能型材料，进入 90 年代后，在配电变压器上逐渐步入了有用化阶段。利用导磁性能出众的非晶合金来制造变压器的铁芯，能获得很低的损耗值。迄今为止，全球已有 60 万台非晶合金铁芯变压器在网上运行，主要分布在一些经济和科技发达的国家，特别是美国，其中运行时间最长的已达 20 年。实践证明，非晶合金变压器性能稳定可靠，节能效果显著，是配电变压器理想的更新换代的产品。中电电气集团有限公司在吸取 10kV 级 SCRB10 系列 H 级变压器产品成功大批量生产的经验的基础上，着手开发研制 H 级 SCR(H)BH10-100～1600/10 系列非晶合金干式电力变压器新产品，以满足市场的需求。资 料 来 源编 制宋利娟07.6.15新变工程技术部校 对何东霞07.6.17标准化陈帮秀07.6.18提出部门审 定戴一阳07.6.19标记处数更改文件号签字日 期批 准王跃林07.6.20研制、试生产及技术总结报告0ZB.120.055共 7 页第 2 页2、讨论试验方法及技术路线我公司具有成熟开发、设计、生产 10kV 级 SCRB10 干式电力变压器产品的经验，拥有了非常完善的生产工艺和一批高素养生产工人，在此基础上可以驾轻就熟地开发、研制、生产 SCR(H)BH10 型 10kV 级非晶合金干式电力变压器。本产品消化吸收了国内外先进技术及结合本公司的具体条件，采纳新设计、新工艺、新结构，在引进高科技手段和人才的基础上生产出具有绝缘耐热等级高、散热条件好、过载能力强、超...
