系列非晶合金干式电力变压器标准化审查报告

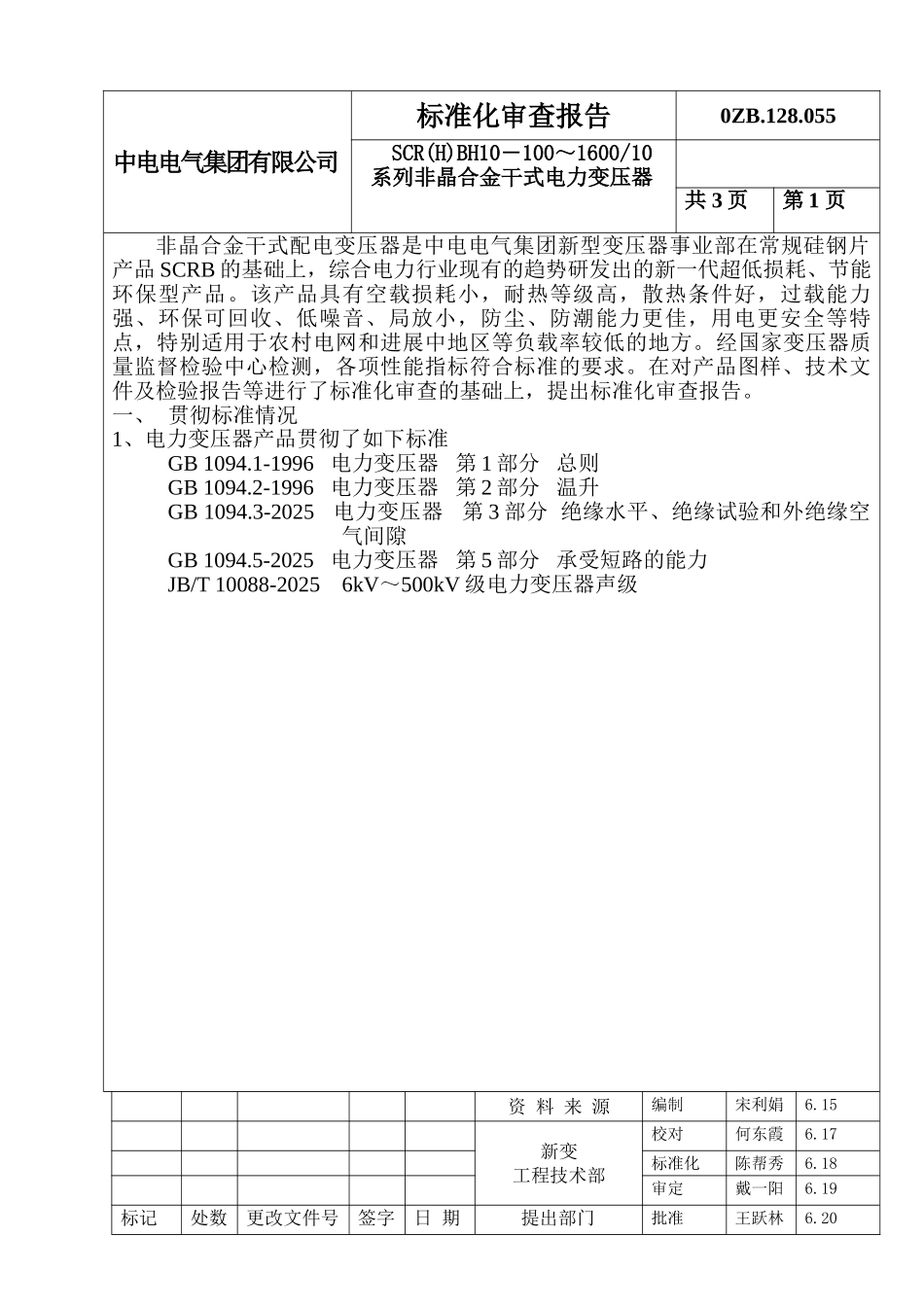

中电电气集团有限公司标准化审查报告0ZB.128.055SCR(H)BH10―100～1600/10系列非晶合金干式电力变压器 共 3 页 第 1 页 非晶合金干式配电变压器是中电电气集团新型变压器事业部在常规硅钢片产品 SCRB 的基础上，综合电力行业现有的趋势研发出的新一代超低损耗、节能环保型产品。该产品具有空载损耗小，耐热等级高，散热条件好，过载能力强、环保可回收、低噪音、局放小，防尘、防潮能力更佳，用电更安全等特点，特别适用于农村电网和进展中地区等负载率较低的地方。经国家变压器质量监督检验中心检测，各项性能指标符合标准的要求。在对产品图样、技术文件及检验报告等进行了标准化审查的基础上，提出标准化审查报告。一、 贯彻标准情况1、电力变压器产品贯彻了如下标准 GB 1094.1-1996 电力变压器 第 1 部分 总则GB 1094.2-1996 电力变压器 第 2 部分 温升GB 1094.3-2025 电力变压器 第 3 部分 绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5-2025 电力变压器 第 5 部分 承受短路的能力JB/T 10088-2025 6kV～500kV 级电力变压器声级资 料 来 源编制宋利娟6.15新变工程技术部校对何东霞6.17标准化陈帮秀6.18审定戴一阳6.19标记处数更改文件号签字日 期提出部门批准王跃林6.20标准化审查报告0ZB.128.055共 3 页 第 2 页 GB/T 10228-1997 干式电力变压器技术参数和要求GB/T 17211-1998 干式电力变压器负载导则JB/T 501-91 电力变压器试验导则GB6450-1986 干式电力变压器1、产品图样及技术文件贯彻了如下标准 机械制图符合 GB4455-4459； 表面形状和位置公差符合 GB1182~1184； 公差与配合符合 GB1800~1804； 表面粗糙度代号及其注法符合 GB131； 产品图样及设计文件格式及完整性符合 JB/T5054.1~5054.6-1999工艺文件格式符合 JB/T9165.1~9165.4-19982、材料 NOMEX 纸包铜线参照 GB5584.2-85 NOMEX 纸、聚脂亚胺筒等其他材料均符合国家、部（专业）标准。二、 技术文件的完整性和编制质量产品在制造过程中，有完整的技术文件和验收制度。包括线圈制造作业指导书、铁心制造作业指导书、绝缘装配作业指导书、引线装配作业指导书等有关工艺守则数种。标记处数更改文件号签字日 期标准化审查报告0ZB.128.055共 3 页 第 3 页 经审查，产品试制生产文件符合 JB/T5054.3-1999《产品图样及设计文件完整性》的要求，工艺文件的完整性符合 JB/T9165.3-1998《工艺文件的完整性...
