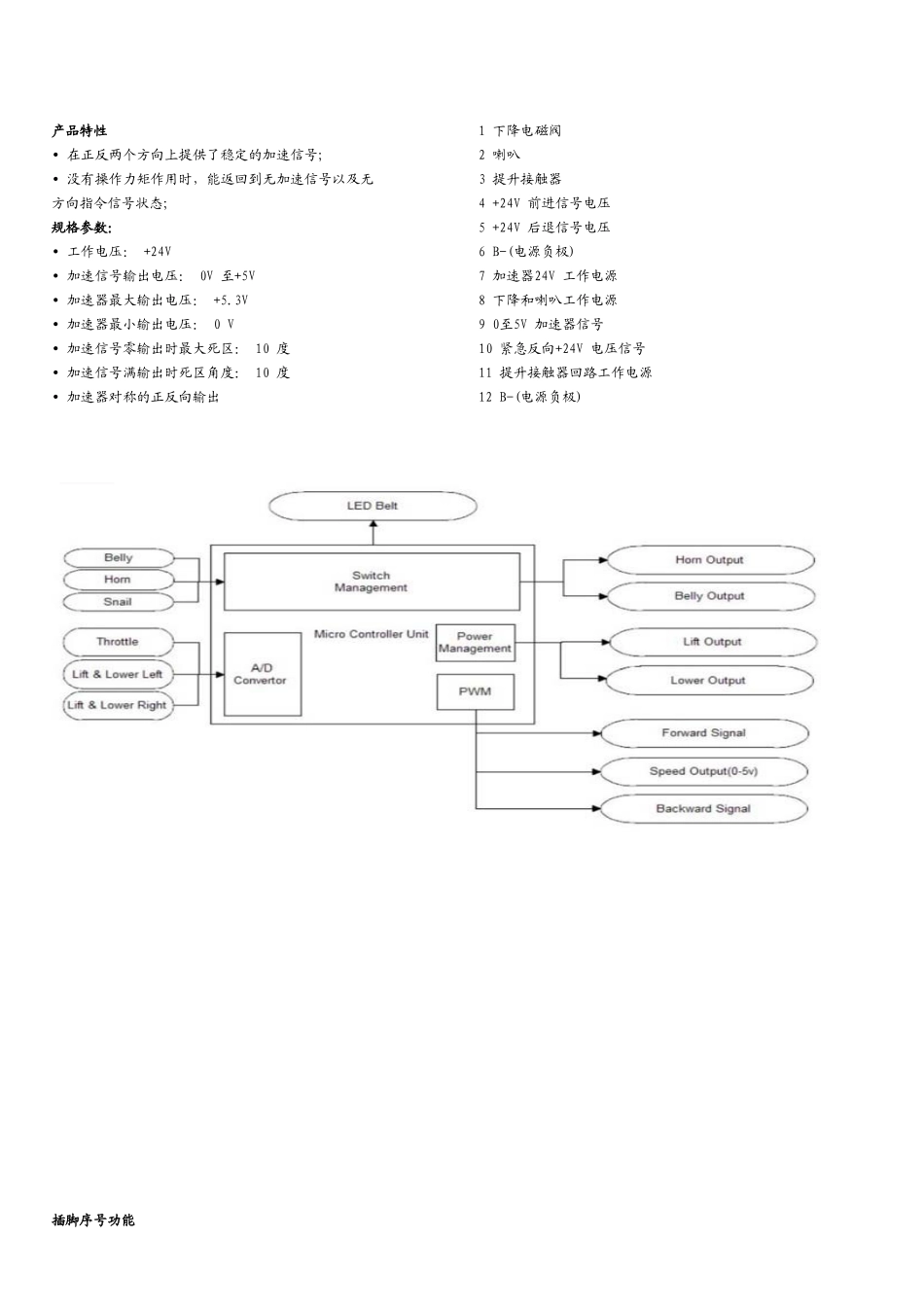

产品特性 • 在正反两个方向上提供了稳定的加速信号; • 没有操作力矩作用时，能返回到无加速信号以及无方向指令信号状态;规格参数： • 工作电压： +24V • 加速信号输出电压： 0V 至+5V • 加速器最大输出电压： +5.3V • 加速器最小输出电压： 0 V • 加速信号零输出时最大死区： 10 度 • 加速信号满输出时死区角度： 10 度 • 加速器对称的正反向输出插脚序号功能1 下降电磁阀2 喇叭3 提升接触器4 +24V 前进信号电压5 +24V 后退信号电压6 B-(电源负极)7 加速器24V 工作电源8 下降和喇叭工作电源9 0至5V 加速器信号10 紧急反向+24V 电压信号11 提升接触器回路工作电源12 B-(电源负极)
