给排水施工图审查中存在的质量问题汇总

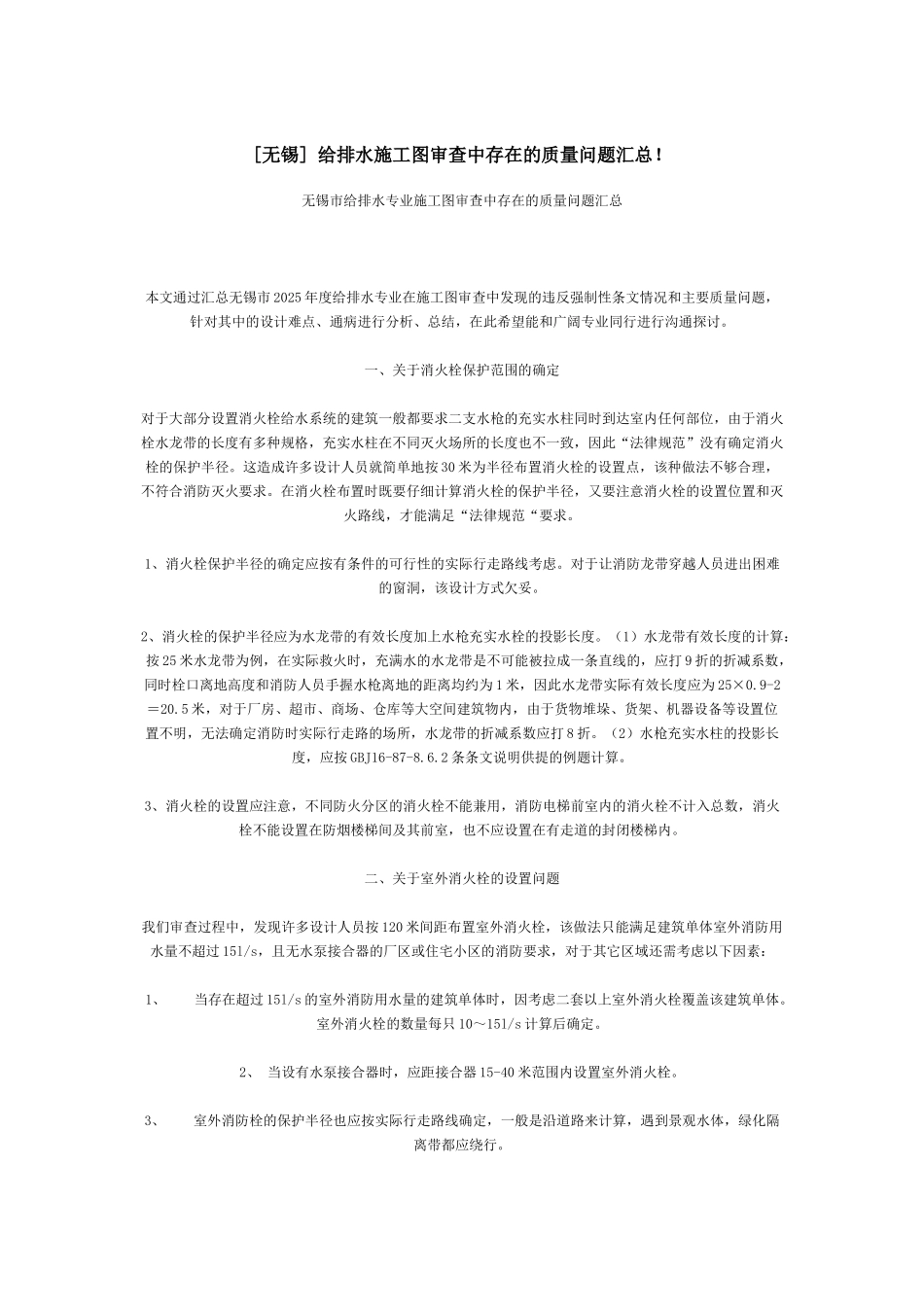

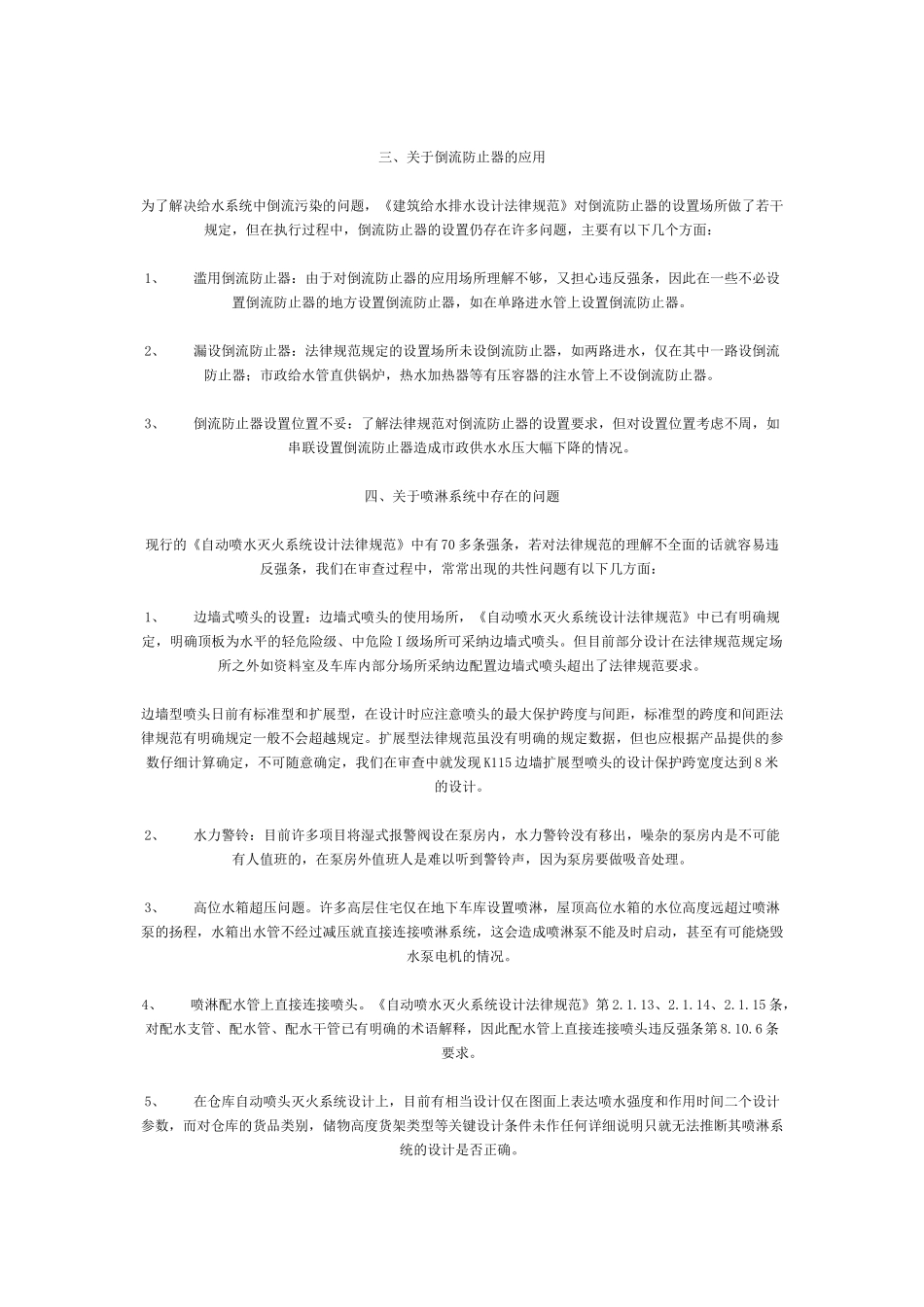

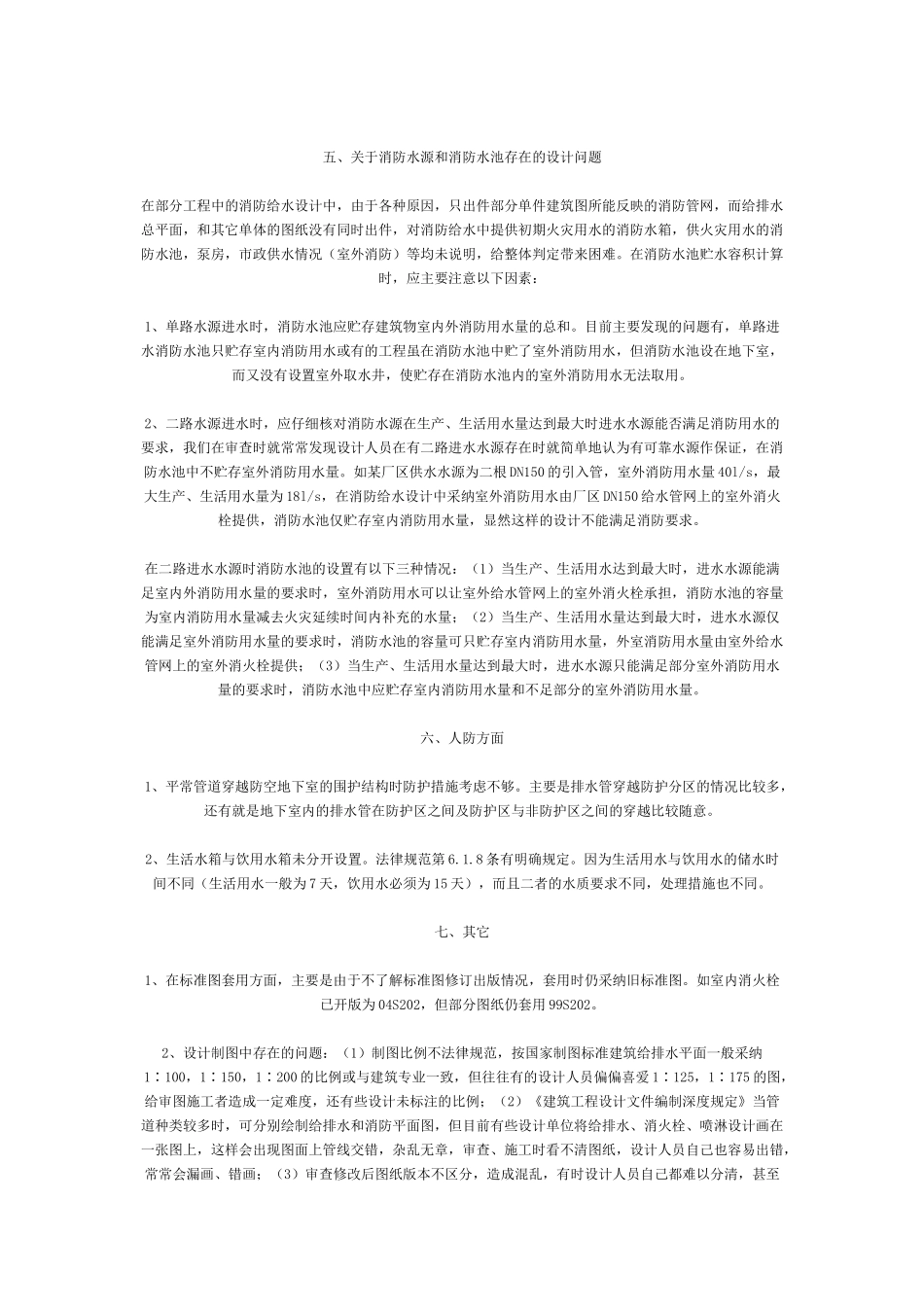

[无锡] 给排水施工图审查中存在的质量问题汇总！无锡市给排水专业施工图审查中存在的质量问题汇总本文通过汇总无锡市 2025 年度给排水专业在施工图审查中发现的违反强制性条文情况和主要质量问题，针对其中的设计难点、通病进行分析、总结，在此希望能和广阔专业同行进行沟通探讨。一、关于消火栓保护范围的确定对于大部分设置消火栓给水系统的建筑一般都要求二支水枪的充实水柱同时到达室内任何部位，由于消火栓水龙带的长度有多种规格，充实水柱在不同灭火场所的长度也不一致，因此“法律规范”没有确定消火栓的保护半径。这造成许多设计人员就简单地按 30 米为半径布置消火栓的设置点，该种做法不够合理，不符合消防灭火要求。在消火栓布置时既要仔细计算消火栓的保护半径，又要注意消火栓的设置位置和灭火路线，才能满足“法律规范“要求。1、消火栓保护半径的确定应按有条件的可行性的实际行走路线考虑。对于让消防龙带穿越人员进出困难的窗洞，该设计方式欠妥。2、消火栓的保护半径应为水龙带的有效长度加上水枪充实水栓的投影长度。（1）水龙带有效长度的计算：按 25 米水龙带为例，在实际救火时，充满水的水龙带是不可能被拉成一条直线的，应打 9 折的折减系数，同时栓口离地高度和消防人员手握水枪离地的距离均约为 1 米，因此水龙带实际有效长度应为 25×0.9-2＝20.5 米，对于厂房、超市、商场、仓库等大空间建筑物内，由于货物堆垛、货架、机器设备等设置位置不明，无法确定消防时实际行走路的场所，水龙带的折减系数应打 8 折。（2）水枪充实水柱的投影长度，应按 GBJ16-87-8.6.2 条条文说明供提的例题计算。3、消火栓的设置应注意，不同防火分区的消火栓不能兼用，消防电梯前室内的消火栓不计入总数，消火栓不能设置在防烟楼梯间及其前室，也不应设置在有走道的封闭楼梯内。二、关于室外消火栓的设置问题我们审查过程中，发现许多设计人员按 120 米间距布置室外消火栓，该做法只能满足建筑单体室外消防用水量不超过 15l/s，且无水泵接合器的厂区或住宅小区的消防要求，对于其它区域还需考虑以下因素：1、 当存在超过 15l/s 的室外消防用水量的建筑单体时，因考虑二套以上室外消火栓覆盖该建筑单体。室外消火栓的数量每只 10～15l/s 计算后确定。2、 当设有水泵接合器时，应距接合器 15-40 米范围内设置室外消火栓。3、 室外消防栓的保护半径也应按实际行走路线确定，一般是沿道路来计算，遇到景观水体，...
