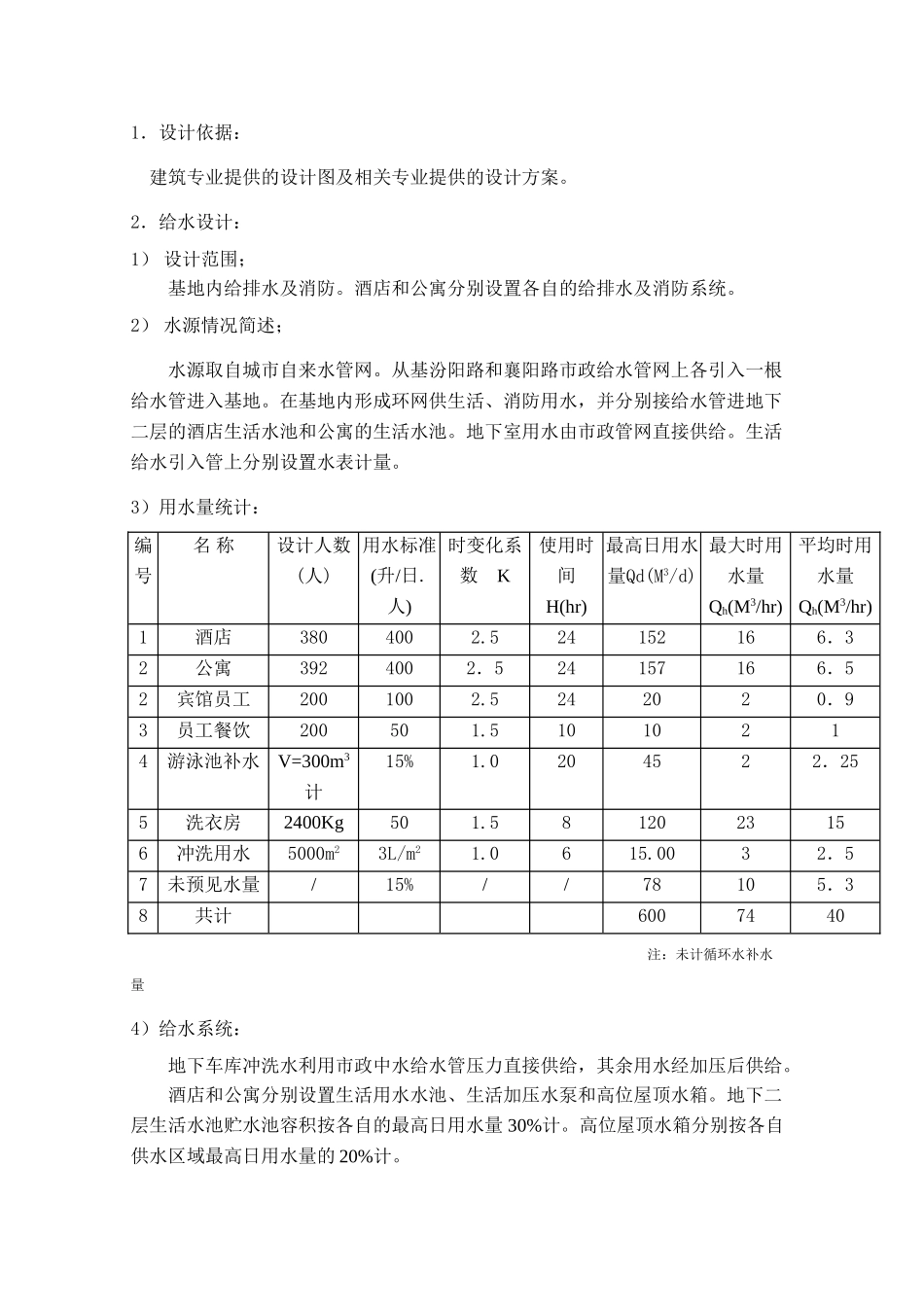

给排水方案设计说明书

1．设计依据：建筑专业提供的设计图及相关专业提供的设计方案。2．给水设计： 1） 设计范围；基地内给排水及消防。酒店和公寓分别设置各自的给排水及消防系统。2） 水源情况简述；水源取自城市自来水管网。从基汾阳路和襄阳路市政给水管网上各引入一根给水管进入基地。在基地内形成环网供生活、消防用水，并分别接给水管进地下二层的酒店生活水池和公寓的生活水池。地下室用水由市政管网直接供给。生活给水引入管上分别设置水表计量。3）用水量统计：编号名 称设计人数(人)用水标准(升/日.人)时变化系数 K使用时间 H(hr)最高日用水量Qd(M3/d)最大时用水量Qh(M3/hr)平均时用水量Qh(M3/hr)1酒店380400 2.5 2415216 6．32公寓3924002．524157166．52宾馆员工200100 2.5 2420 20．93员工餐饮20050 1.5 1010 2 1 4游泳池补水V=300m3计15%1.0 2045 2 2．25 5洗衣房2400Kg50 1.5 8120 23 15 6冲洗用水5000m23L/m21.0 615.00 3 2．5 7未预见水量/15%//78105．38共计600 7440 注：未计循环水补水量4）给水系统：地下车库冲洗水利用市政中水给水管压力直接供给，其余用水经加压后供给。酒店和公寓分别设置生活用水水池、生活加压水泵和高位屋顶水箱。地下二层生活水池贮水池容积按各自的最高日用水量 30%计。高位屋顶水箱分别按各自供水区域最高日用水量的 20%计。酒店和酒店式公寓生活用水由加压水泵从贮水池中抽水加压到屋顶水箱，由水箱出水供各用水点用水，系统分区供水。洗衣房用水对市政水进行软化处理后使用。所有贮水池（箱）均设置水池水质处理仪。酒店生活用水水质处理采纳的处理流程为：市政进水→砂过滤器→碳过滤器→生活水箱→变频水泵→紫外线消毒装置→各用水分区。5）消防系统：水源：室外市政给水环管上引入二根给水管，进入地下层酒店和公寓的各自消防水池。消防水池的容量按室内消防用水量考虑，即消火栓 3 小时、喷淋 1 小时。消火栓给水系统设计水量： 室内消火栓消防用水量：酒店：40L/s 公寓：30L/s 室外消火栓用水量： 30L/s室内消火栓系统采纳临时高压供水方式，消防水箱设置在屋顶。在地下层设置消防水池和消防水泵房。消火栓消防系统竖向分区，由减压阀进行减压分区。消火栓栓口压力大于 0.5Mpa，设置减压孔板减压。室外消防管在基地内成环布置，设室外消火栓。自动喷水灭火系统：按中危险 II 级考虑，喷水强度为 8 1/min·m2 ， 作用面积： 160 m2，设计流量： 约 35 l/...
