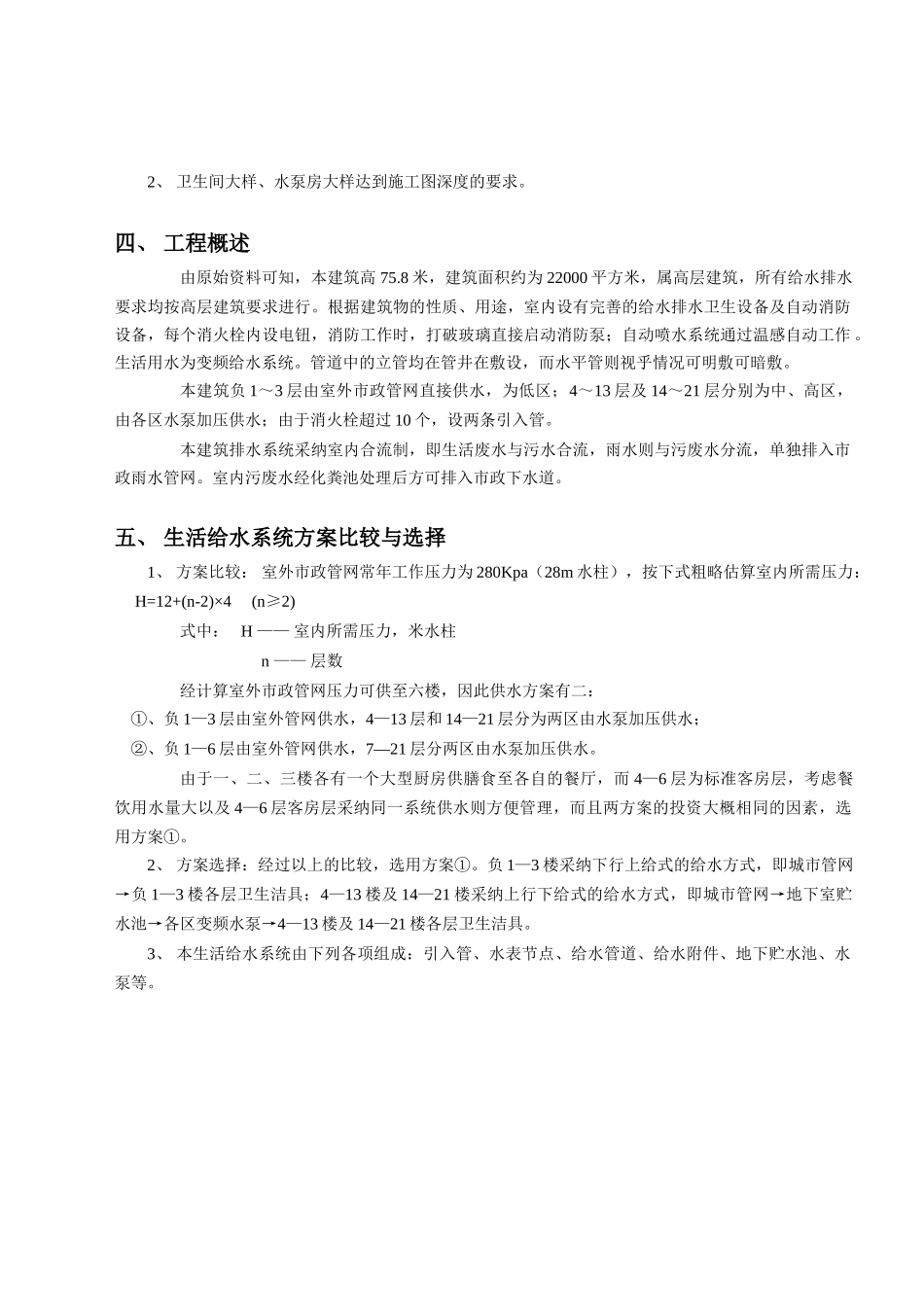

设计说明书一、 设计题目： 某高层综合楼建筑给排水设计二、目的和作用：通过本设计，进一步巩固基本知识，并学会运用基本知识，结合设计法律规范，理论联系实际，设计出满足使用功能要求、技术先进而又经济合理的给水排水工程项目。三、 设计原始资料：（一）、 建筑设计资料1、 建筑物各层平面图。2、 综合楼为二十一层高的钢筋混凝土框架结构的建筑物，地下室和地上三层层高 4.8 米，其余各层层高为 3.4 米；首层内地面标高为±0.000 米。（二）、 建筑物使用情况1、 建筑物概述： 本设计的建筑物为二十一层综合楼，其中：地下室：用作各种机房，同时还有地下贮水池、水泵房、风机房、配电所、控制室、洗衣机房等一些构筑物；一至三层为餐厅；四至六层为宾馆客房；七至二十一层为办公用房；屋面：设有电梯机房、电视机房而一至二十一层，每层均设有男女厕所；每层均有电梯间，本建筑有两道楼梯。2、 给水水源：建 筑 物 有 城 市 给 水 干 管 为 本 建 筑 物 水 源 ， 管 径 为 DN600 ， 常 年 可 提 供 的 工 作 压 力 为280kPa(28mH2O)，允许接管径为 DN200。3、 排水条件：建筑物外有城市排水管道，污水管管径为 DN600，埋深为 2.4 米。（三）、设计深度：1、 设计深度为初步设计，要求达到建设部 1992 年《建筑工程设计文件编制深度的规定》的要求。2、 卫生间大样、水泵房大样达到施工图深度的要求。四、 工程概述由原始资料可知，本建筑高 75.8 米，建筑面积约为 22000 平方米，属高层建筑，所有给水排水要求均按高层建筑要求进行。根据建筑物的性质、用途，室内设有完善的给水排水卫生设备及自动消防设备，每个消火栓内设电钮，消防工作时，打破玻璃直接启动消防泵；自动喷水系统通过温感自动工作 。生活用水为变频给水系统。管道中的立管均在管井在敷设，而水平管则视乎情况可明敷可暗敷。本建筑负 1～3 层由室外市政管网直接供水，为低区；4～13 层及 14～21 层分别为中、高区，由各区水泵加压供水；由于消火栓超过 10 个，设两条引入管。本建筑排水系统采纳室内合流制，即生活废水与污水合流，雨水则与污废水分流，单独排入市政雨水管网。室内污废水经化粪池处理后方可排入市政下水道。五、 生活给水系统方案比较与选择1、 方案比较： 室外市政管网常年工作压力为 280Kpa（28m 水柱），按下式粗略估算室内所需压力： H=12+(n-2)×4 (n≥2)式中： H ...
