给水工程施工方案

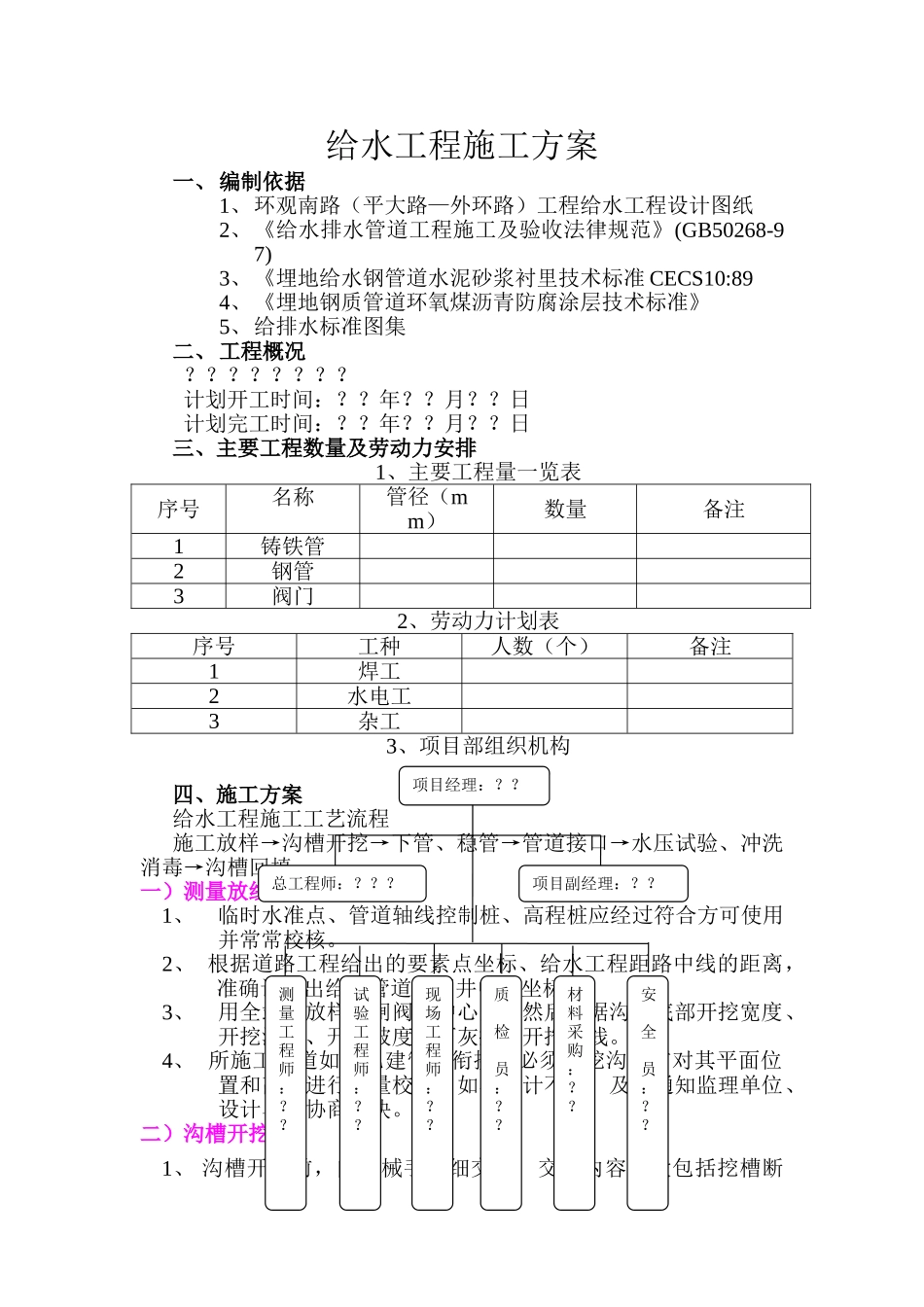

给水工程施工方案一、编制依据1、环观南路（平大路—外环路）工程给水工程设计图纸2、《给水排水管道工程施工及验收法律规范》(GB50268-97)3、《埋地给水钢管道水泥砂浆衬里技术标准 CECS10:894、《埋地钢质管道环氧煤沥青防腐涂层技术标准》5、给排水标准图集二、工程概况？？？？？？？？计划开工时间：？？年？？月？？日计划完工时间：？？年？？月？？日三、主要工程数量及劳动力安排1、主要工程量一览表序号名称管径（mm）数量备注1铸铁管2钢管3阀门2、劳动力计划表序号工种人数（个）备注1焊工2水电工3杂工3、项目部组织机构四、施工方案给水工程施工工艺流程施工放样→沟槽开挖→下管、稳管→管道接口→水压试验、冲洗消毒→沟槽回填。一）测量放线1、临时水准点、管道轴线控制桩、高程桩应经过符合方可使用并常常校核。2、 根据道路工程给出的要素点坐标、给水工程距路中线的距离，准确计算出给水管道闸阀井中心坐标。3、用全站仪放样出闸阀井中心点，然后根据沟槽底部开挖宽度、开挖深度、开挖坡度用石灰撒出开挖边线。4、 所施工管道如与已建管道衔接，必须在挖沟槽前对其平面位置和高程进行测量校对，如与设计不符，及时通知监理单位、设计单位协商解决。二）沟槽开挖1、 沟槽开挖前，向机械手详细交底，交底内容一般包括挖槽断项目经理：？？项目副经理：？？总工程师：？？？测量工程师：？？试验工程师：？？现场工程师：？？材料采购：？？安全员：？？质检员：？？面、堆土位置、现有地下构筑物情况及安全要求等，并派专人指挥开挖，指挥人员应熟悉机械挖土有关安全操作规程，测量人员跟踪测量槽底高程、宽度、中线偏位，防止亏挖，杜绝超挖回填虚土。2、开挖边线复核无误后可指挥挖掘机进入施工现场进行开挖，挖掘机一边开挖一边后退，开挖出来的土堆于沟槽一侧，堆土坡脚距槽边0.8m以外，堆土高度不超过1.5m，堆土坡度不宜陡于自然休止角。3、由于挖掘机不可能准确地将槽底按设计高程整平，为确保槽底土壤结构不被扰动或破坏，开挖管沟时应在设计槽底高程以上预留10-20cm，而用人工起槽。4、沟槽断面应符合设计要求，沟底夯实，平整密实，沟槽内洁净，无障碍物。5、槽底高程允许偏差为±20㎜。6、沟槽开挖时管道一侧的工作面宽度符合下表要求管道结构的外缘宽度（㎜）管道一侧的工作面宽度（㎜）非金属管道金属管道D≤500 400300500＜D≤10005004001000＜D≤15006006001500＜D≤3000800800三）下管、安管1、材料要求：（1...
