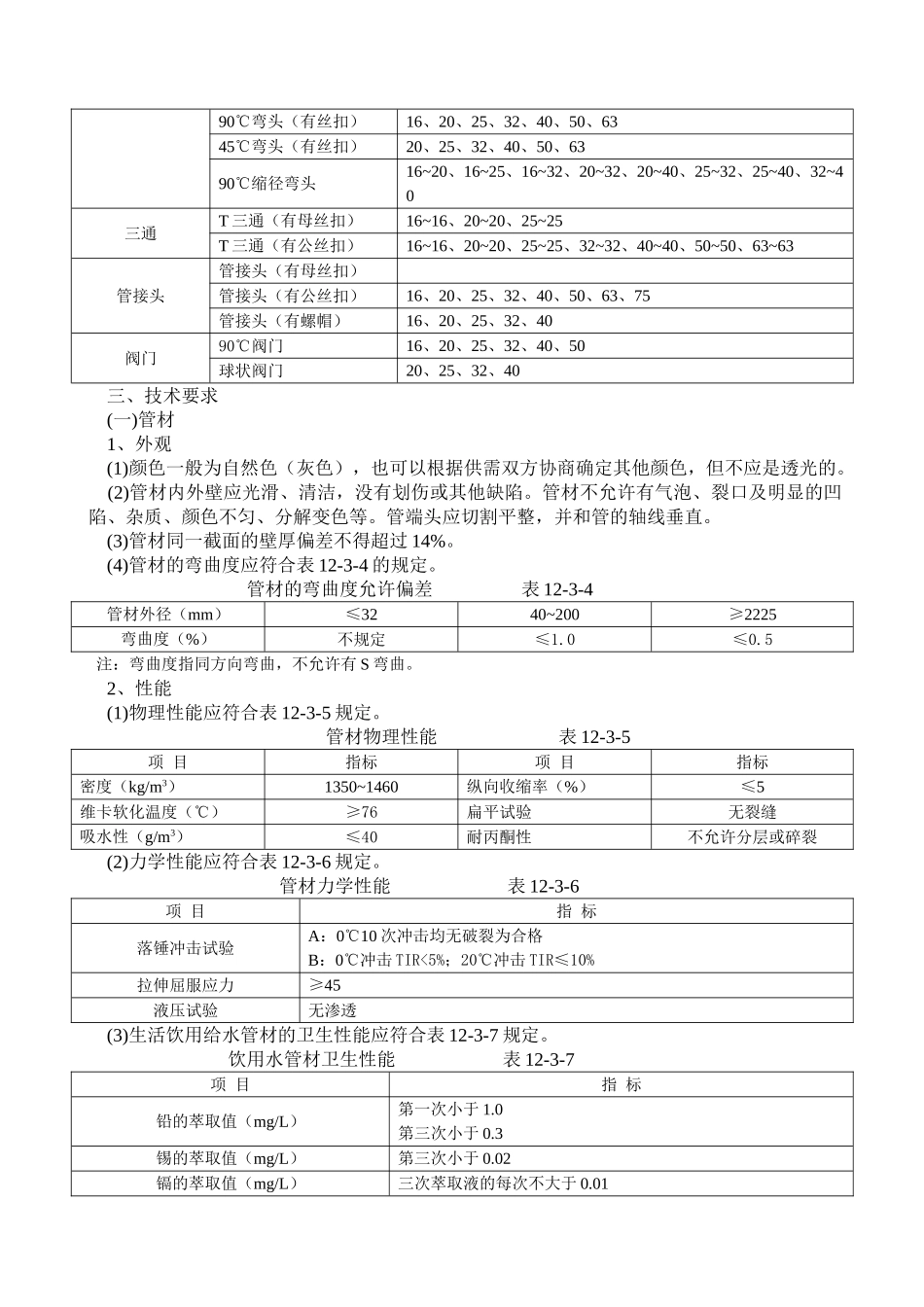

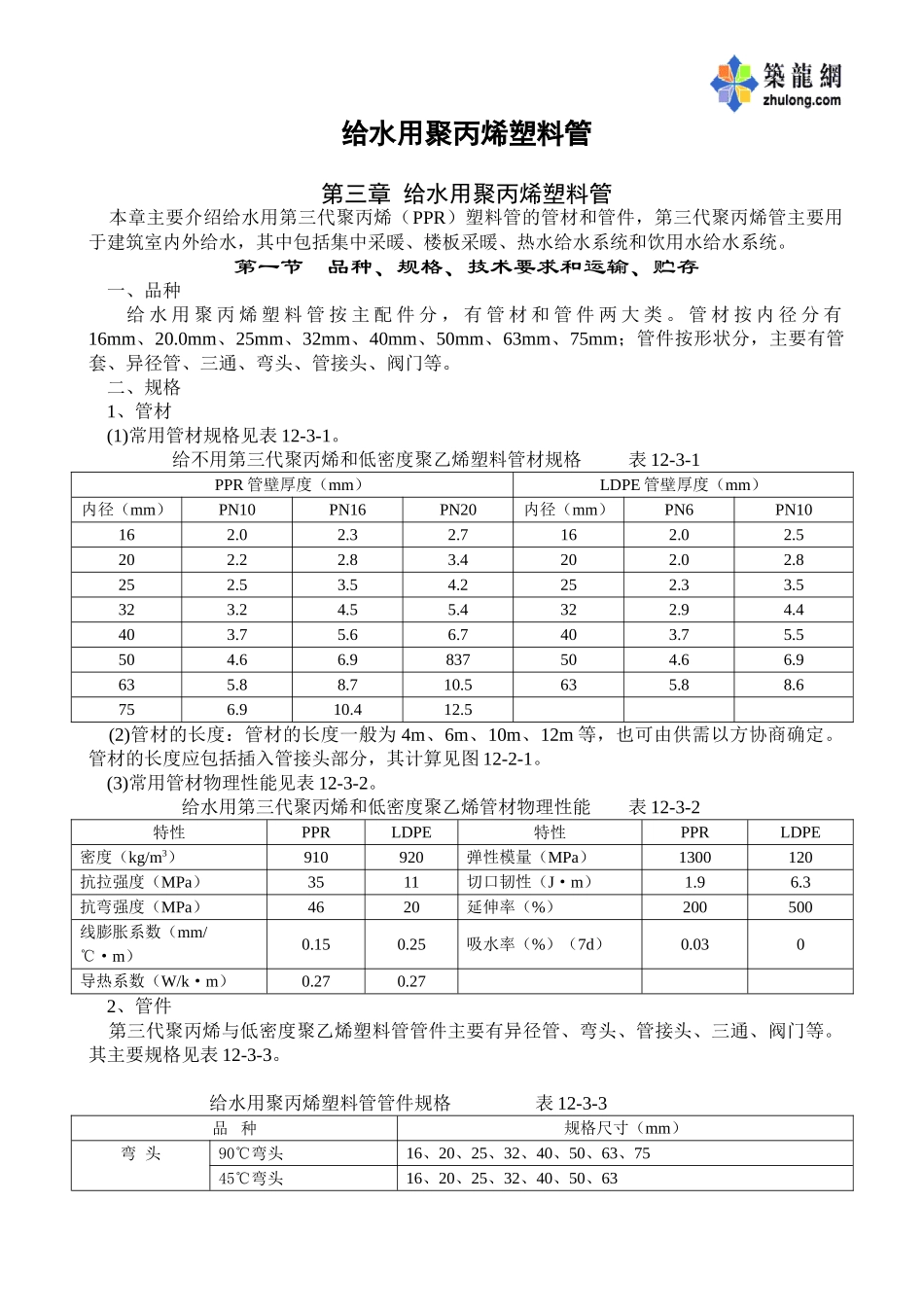

给水用聚丙烯塑料管第三章 给水用聚丙烯塑料管 本章主要介绍给水用第三代聚丙烯（PPR）塑料管的管材和管件，第三代聚丙烯管主要用于建筑室内外给水，其中包括集中采暖、楼板采暖、热水给水系统和饮用水给水系统。第一节 品种、规格、技术要求和运输、贮存 一、品种 给 水 用 聚 丙 烯 塑 料 管 按 主 配 件 分 ， 有 管 材 和 管 件 两 大 类 。 管 材 按 内 径 分 有16mm、20.0mm、25mm、32mm、40mm、50mm、63mm、75mm；管件按形状分，主要有管套、异径管、三通、弯头、管接头、阀门等。 二、规格 1、管材 (1)常用管材规格见表 12-3-1。 给不用第三代聚丙烯和低密度聚乙烯塑料管材规格 表 12-3-1PPR 管壁厚度（mm）LDPE 管壁厚度（mm）内径（mm）PN10PN16PN20内径（mm）PN6PN10162.02.32.7162.02.5202.22.83.4202.02.8252.53.54.2252.33.5323.24.55.4322.94.4403.75.66.7403.75.5504.66.9837504.66.9635.88.710.5635.88.6756.910.412.5 (2)管材的长度：管材的长度一般为 4m、6m、10m、12m 等，也可由供需以方协商确定。管材的长度应包括插入管接头部分，其计算见图 12-2-1。 (3)常用管材物理性能见表 12-3-2。 给水用第三代聚丙烯和低密度聚乙烯管材物理性能 表 12-3-2特性PPRLDPE特性PPRLDPE密度（kg/m3）910920弹性模量（MPa）1300120抗拉强度（MPa）3511切口韧性（J·m）1.96.3抗弯强度（MPa）4620延伸率（%）200500线膨胀系数（mm/℃·m）0.150.25吸水率（%）（7d）0.030导热系数（W/k·m）0.270.27 2、管件 第三代聚丙烯与低密度聚乙烯塑料管管件主要有异径管、弯头、管接头、三通、阀门等。其主要规格见表 12-3-3。 给水用聚丙烯塑料管管件规格 表 12-3-3品 种规格尺寸（mm）弯 头90℃弯头16、20、25、32、40、50、63、7545℃弯头16、20、25、32、40、50、6390℃弯头（有丝扣）16、20、25、32、40、50、6345℃弯头（有丝扣）20、25、32、40、50、6390℃缩径弯头16~20、16~25、16~32、20~32、20~40、25~32、25~40、32~40三通T 三通（有母丝扣）16~16、20~20、25~25T 三通（有公丝扣）16~16、20~20、25~25、32~32、40~40、50~50、63~63管接头管接头（有母丝扣）管接头（有公丝扣）16、20、25、32、40、50、63、75管接头（有螺帽）16、20、25、32、40阀门90℃阀门16、20、25、32、40、50球状阀门20、25、32、40 三、技术要求 (一)管材 1、外观 (1)颜色一般为自然色（灰色...
