网架屋面次檩条计算

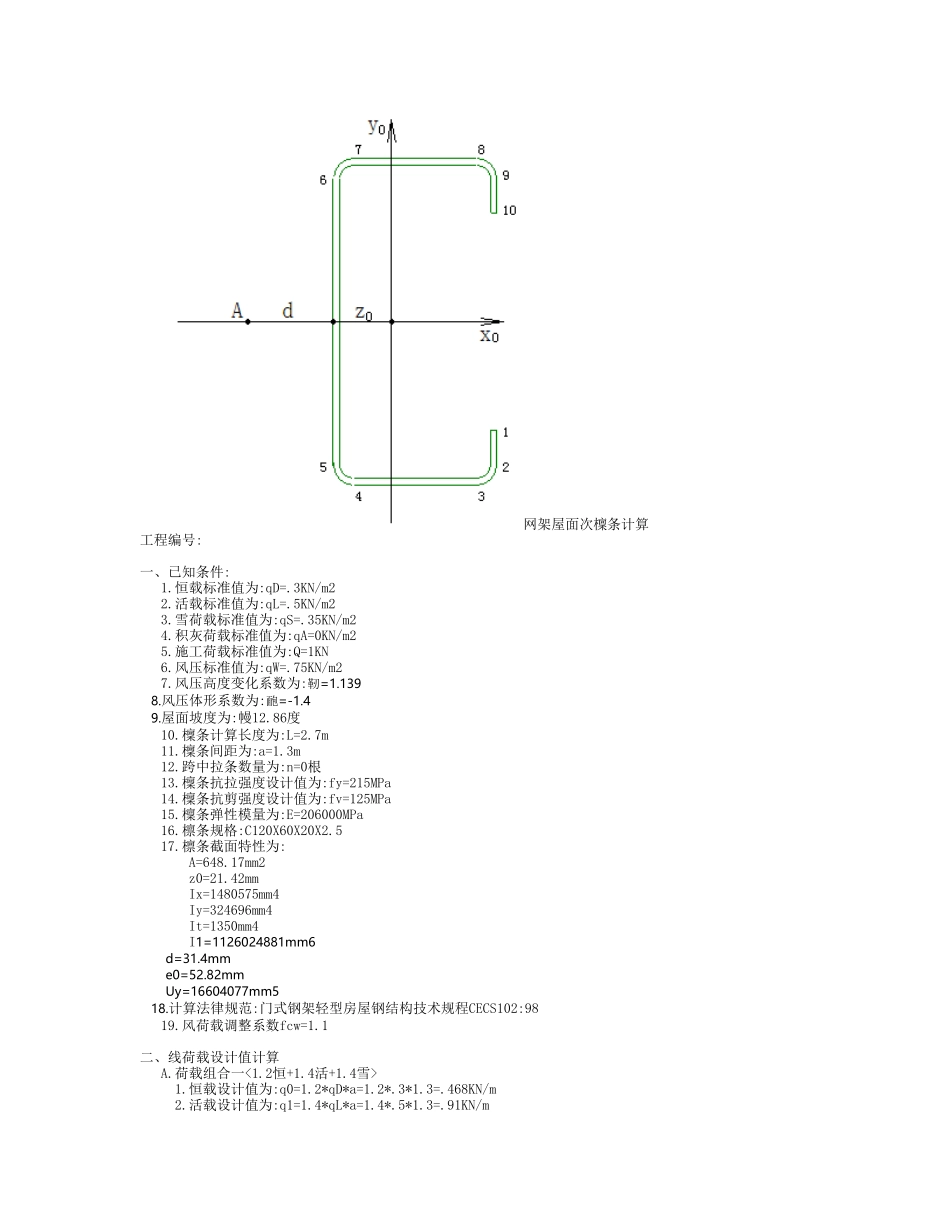

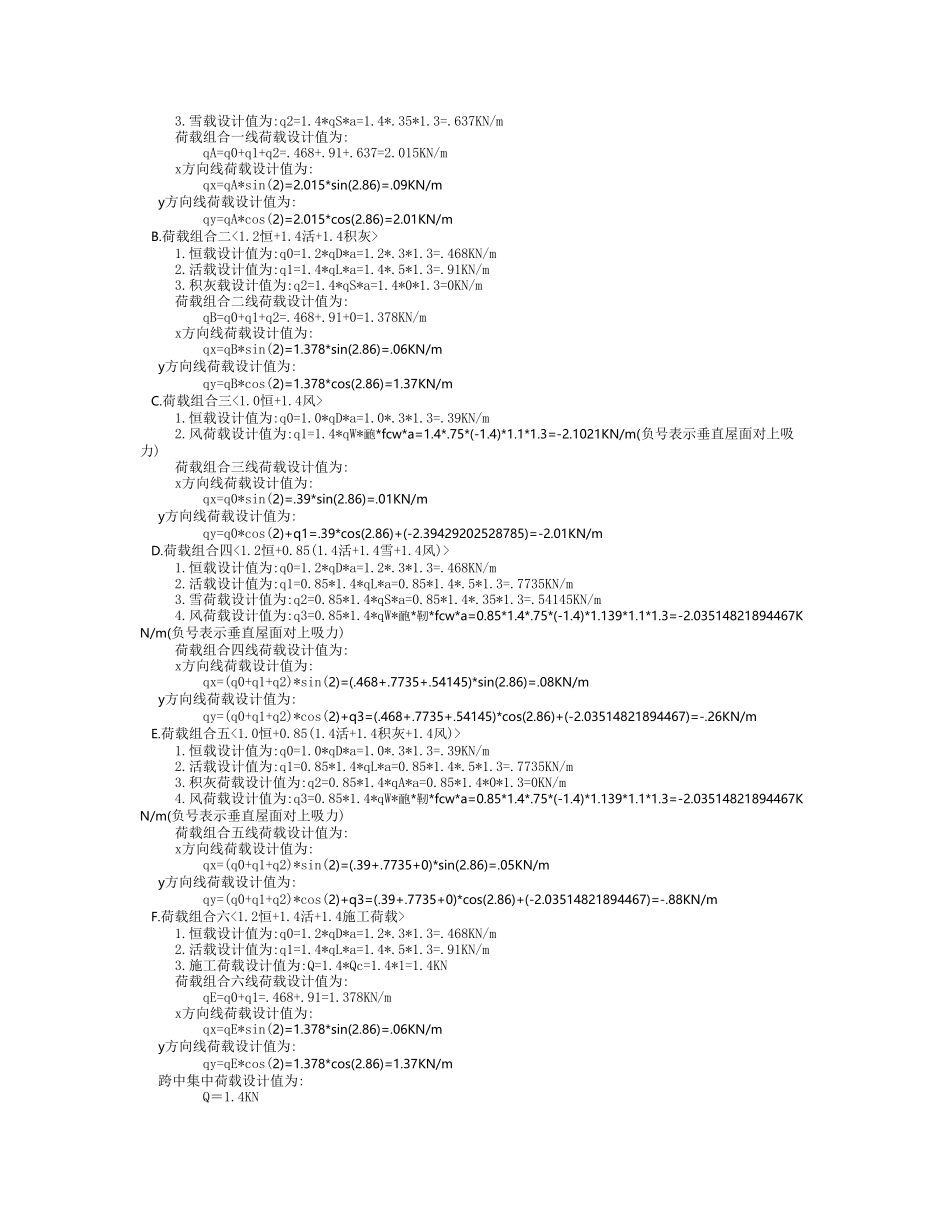

网架屋面次檁条计算工程编号:一、已知条件: 1.恒载标准值为:qD=.3KN/m2 2.活载标准值为:qL=.5KN/m2 3.雪荷载标准值为:qS=.35KN/m2 4.积灰荷载标准值为:qA=0KN/m2 5.施工荷载标准值为:Q=1KN 6.风压标准值为:qW=.75KN/m2 7.风压高度变化系数为:靭=1.139 8.风压体形系数为:靤=-1.4 9.屋面坡度为:幔12.86度 10.檁条计算长度为:L=2.7m 11.檁条间距为:a=1.3m 12.跨中拉条数量为:n=0根 13.檁条抗拉强度设计值为:fy=215MPa 14.檁条抗剪强度设计值为:fv=125MPa 15.檁条弹性模量为:E=206000MPa 16.檩条规格:C120X60X20X2.5 17.檩条截面特性为: A=648.17mm2 z0=21.42mm Ix=1480575mm4 Iy=324696mm4 It=1350mm4 I1=1126024881mm6 d=31.4mm e0=52.82mm Uy=16604077mm5 18.计算法律规范:门式钢架轻型房屋钢结构技术规程CECS102:98 19.风荷载调整系数fcw=1.1二、线荷载设计值计算 A.荷载组合一<1.2恒+1.4活+1.4雪> 1.恒载设计值为:q0=1.2*qD*a=1.2*.3*1.3=.468KN/m 2.活载设计值为:q1=1.4*qL*a=1.4*.5*1.3=.91KN/m 3.雪载设计值为:q2=1.4*qS*a=1.4*.35*1.3=.637KN/m 荷载组合一线荷载设计值为: qA=q0+q1+q2=.468+.91+.637=2.015KN/m x方向线荷载设计值为: qx=qA*sin(2)=2.015*sin(2.86)=.09KN/m y方向线荷载设计值为: qy=qA*cos(2)=2.015*cos(2.86)=2.01KN/m B.荷载组合二<1.2恒+1.4活+1.4积灰> 1.恒载设计值为:q0=1.2*qD*a=1.2*.3*1.3=.468KN/m 2.活载设计值为:q1=1.4*qL*a=1.4*.5*1.3=.91KN/m 3.积灰载设计值为:q2=1.4*qS*a=1.4*0*1.3=0KN/m 荷载组合二线荷载设计值为: qB=q0+q1+q2=.468+.91+0=1.378KN/m x方向线荷载设计值为: qx=qB*sin(2)=1.378*sin(2.86)=.06KN/m y方向线荷载设计值为: qy=qB*cos(2)=1.378*cos(2.86)=1.37KN/m C.荷载组合三<1.0恒+1.4风> 1.恒载设计值为:q0=1.0*qD*a=1.0*.3*1.3=.39KN/m 2.风荷载设计值为:q1=1.4*qW*靤*fcw*a=1.4*.75*(-1.4)*1.1*1.3=-2.1021KN/m(负号表示垂直屋面对上吸力) 荷载组合三线荷载设计值为: x方向线荷载设计值为: qx=q0*sin(2)=.39*sin(2.86)=.01KN/m y方向线荷载设计值为: qy=q0*cos(2)+q1=.39*cos(2.86)+(-2.39429202528785)=-2.01KN/m D.荷载组合四<1.2恒+0.85(1.4活+1.4雪+1.4风)> 1.恒载设计值为:q0=1.2*qD*a=1.2*.3*1.3=.468KN/m 2.活载设计值为:q1=0.85*1.4*qL*a=0.85*1.4*.5*1.3=.7735KN/m 3.雪荷载设计值为:q2=0.85*1.4*qS*a=0.85*1.4*.35...
