机电工程施工组织设计第一节: 工程概况一、概况说明1、 上海市***********工程位于上海市************
空调面积约为****平方米2、 空调工程概况与特点：本工程空调系统：冷负荷为 ** KW，空调热负荷为 ** KW
采纳*台**牌整体式直接蒸发式空调机组
二、工程内容空调系统工程内容主要有：(1) 提供及安装*台*******空调机组,以及相关风管、风量调节阀、消声器、*电动球形喷口、支架等
(2) 设计、提供及安装*个约**米高的设备不锈钢支架
(3) 提供及安装**个电动排烟风阀,包括执行机构
(4) 提供及安装空调机组的冷凝水管
(5) 上述系统进行测试等
强电系统工程内容主要有： (1)提供及安装一台配电箱(AP 配电箱-90KW)供电至新增的空调设备、电动球形喷口控制箱和电动排烟风阀,包括线槽、电缆、线管与支架等
(2)调整现有吊灯的安装高度,如有需要,更换所有现有的支撑和电线以满足调整后的吊灯安装高度
(3)拆除现有的吊扇,然后归还给业主
(4)移动所有现有灯具镇流器的位置,以便日后维修等
消防报警系统内容主要有： (1)提供及安装红外光束感烟探测器系统,包括红外光束感烟探测器发射端、红外光束感烟探测器接收端、火灾报警控制屏、管线、以及连线至大楼现有火灾报警控制主机等 (2)从新增的火灾报警控制屏连接信号线至 AP 配电箱和电动排烟风阀等三、施工前要做的准备工作：（1）图纸深化及熟悉图纸

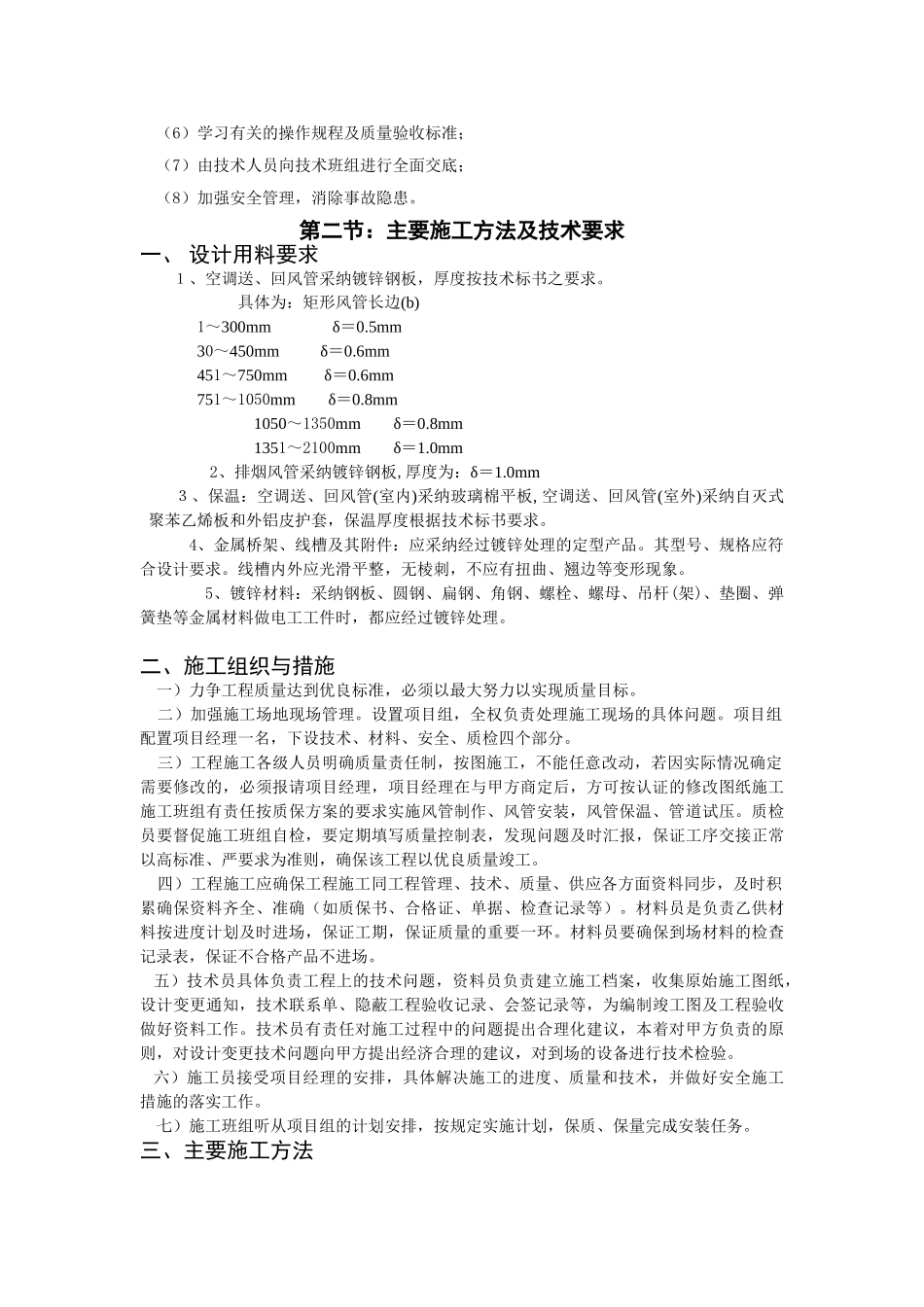

（2）设备及材料的呈审及采购；（3）准备机具；（4）组织施工人员；（6）学习有关的操作规程及质量验收标准；（7）由技术人员向技术班组进行全面交底；（8）加强安全管理，消除事故隐患
第二节：主要施工方法及技术要求一、 设计用料要求 １、空调送、回风管采纳镀锌钢板，厚度按技术标书之要求
具体为：矩形风管长边(b) 1～300mm δ＝0
5mm 30
