联合定向在地铁竖井联系测量中的应用

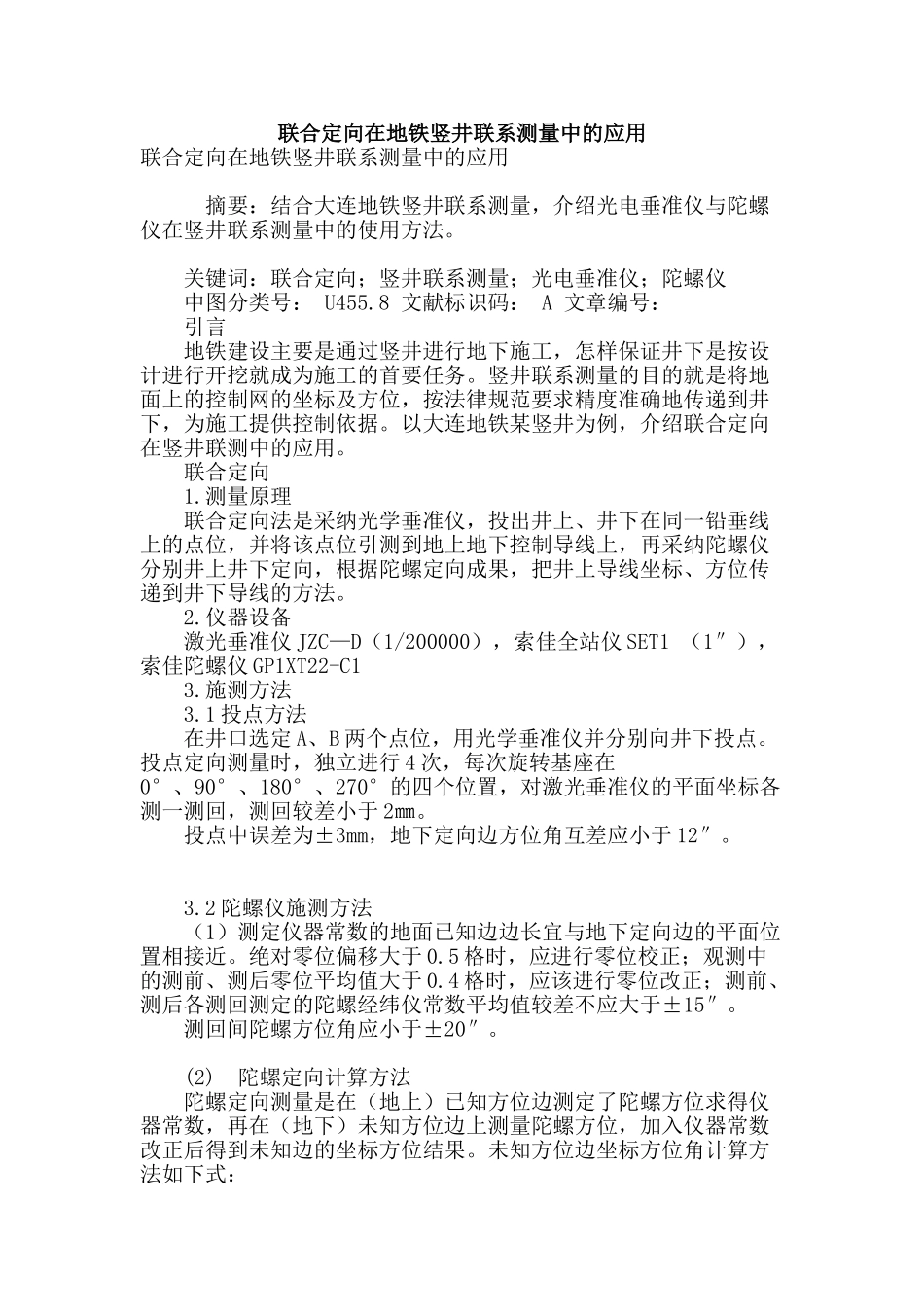

联合定向在地铁竖井联系测量中的应用联合定向在地铁竖井联系测量中的应用 摘要：结合大连地铁竖井联系测量，介绍光电垂准仪与陀螺仪在竖井联系测量中的使用方法。 关键词：联合定向；竖井联系测量；光电垂准仪；陀螺仪 中图分类号： U455.8 文献标识码： A 文章编号： 引言 地铁建设主要是通过竖井进行地下施工，怎样保证井下是按设计进行开挖就成为施工的首要任务。竖井联系测量的目的就是将地面上的控制网的坐标及方位，按法律规范要求精度准确地传递到井下，为施工提供控制依据。以大连地铁某竖井为例，介绍联合定向在竖井联测中的应用。 联合定向 1.测量原理 联合定向法是采纳光学垂准仪，投出井上、井下在同一铅垂线上的点位，并将该点位引测到地上地下控制导线上，再采纳陀螺仪分别井上井下定向，根据陀螺定向成果，把井上导线坐标、方位传递到井下导线的方法。 2.仪器设备 激光垂准仪 JZC—D（1/200000），索佳全站仪 SET1 （1″），索佳陀螺仪 GP1XT22-C1 3.施测方法 3.1 投点方法 在井口选定 A、B 两个点位，用光学垂准仪并分别向井下投点。投点定向测量时，独立进行 4 次，每次旋转基座在0°、90°、180°、270°的四个位置，对激光垂准仪的平面坐标各测一测回，测回较差小于 2㎜。 投点中误差为±3mm，地下定向边方位角互差应小于 12″。 3.2 陀螺仪施测方法 （1）测定仪器常数的地面已知边边长宜与地下定向边的平面位置相接近。绝对零位偏移大于 0.5 格时，应进行零位校正；观测中的测前、测后零位平均值大于 0.4 格时，应该进行零位改正；测前、测后各测回测定的陀螺经纬仪常数平均值较差不应大于±15″。 测回间陀螺方位角应小于±20″。 (2) 陀螺定向计算方法 陀螺定向测量是在（地上）已知方位边测定了陀螺方位求得仪器常数，再在（地下）未知方位边上测量陀螺方位，加入仪器常数改正后得到未知边的坐标方位结果。未知方位边坐标方位角计算方法如下式： α 地下＝T 地下＋α 地上－T 地上＋dγ ＝T 地下＋α 地上－T 地上＋32.3*tan(B)*(Yo-Y)/1000/3600 式中：T 地上、T 地下――测量得到的地下、地上陀螺方位角（度）； α 地下、α 地上――地下(未知)、地上(已知)坐标方位角（度）； dγ――地上已知点、地下未知点间子午线收敛角差（度）； Yo――地上测站点 Y 坐标(m)； Y――地下测站点 Y 坐标(m)； B――当地纬度(度)。 （3）首先在地面已知点架设陀螺仪...
