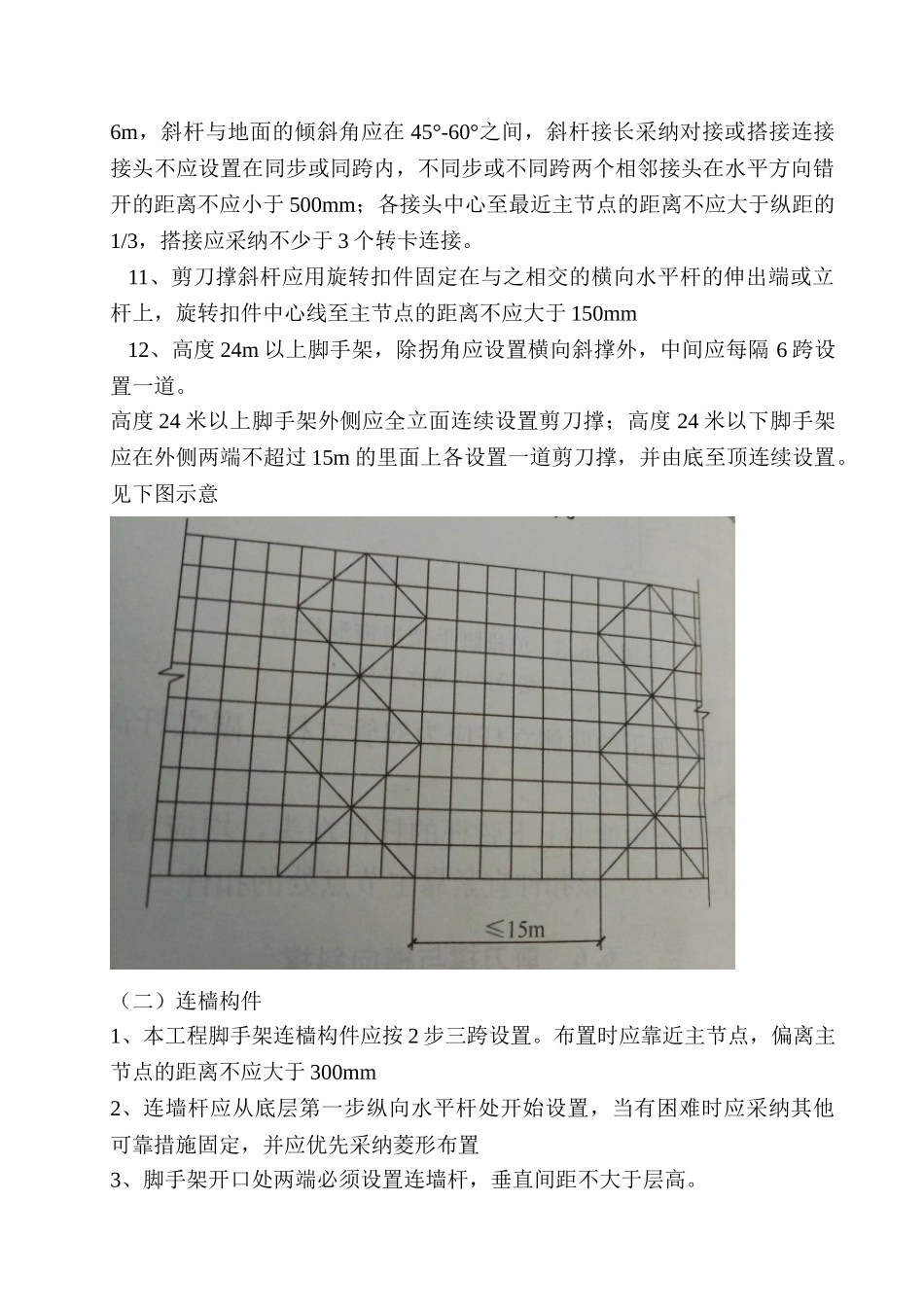

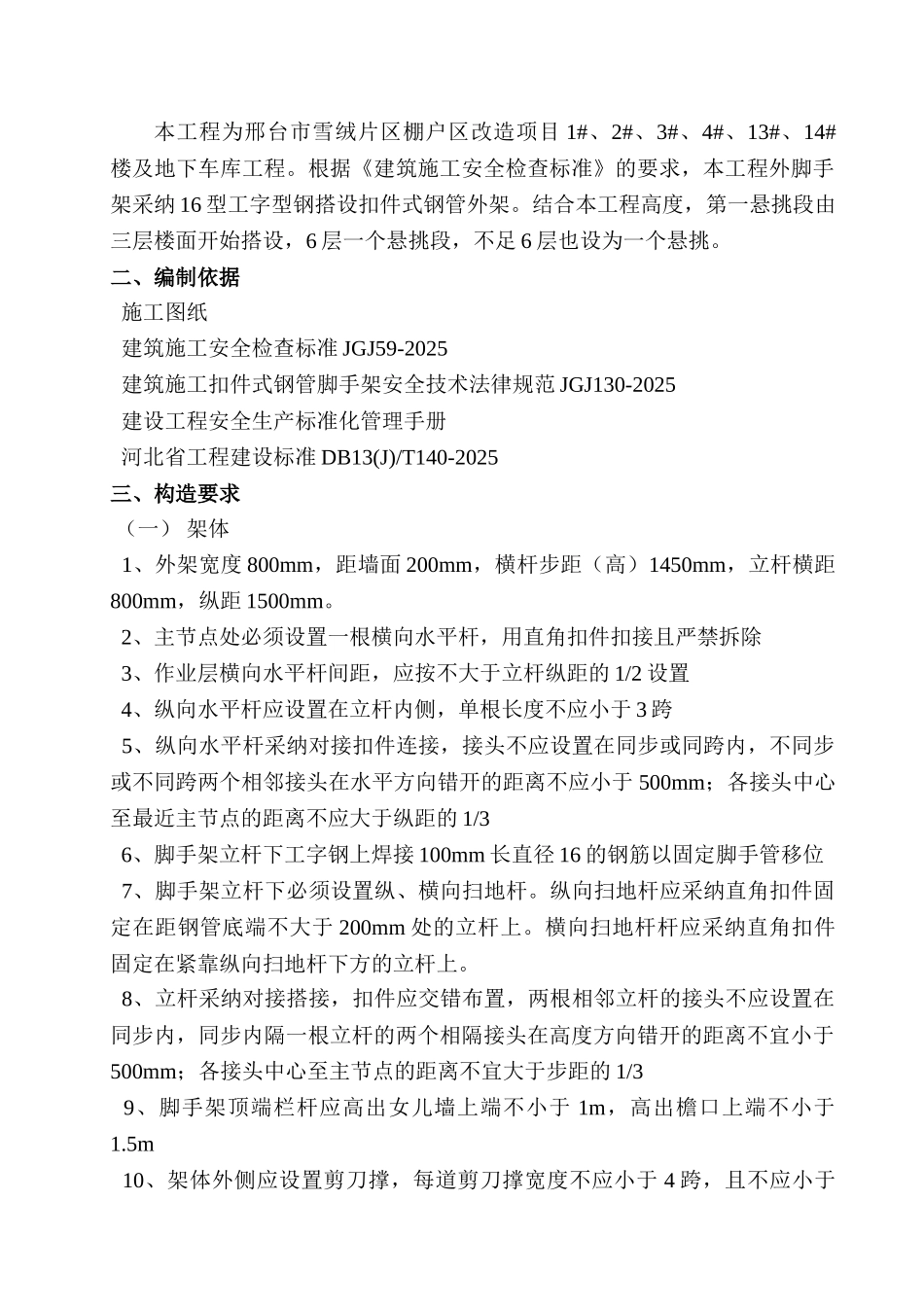

邢台市雪绒片区棚户区改造（皓顺壹号院） 1 # 、 2 # 、 3# 、 4# 、 13# 、 14# 楼及地下车库工程脚手架专项措施方案 编制人： 审核人： 批准人： 河北顺泰建设集团有限公司2025 年 5 月一、概述本工程为邢台市雪绒片区棚户区改造项目 1#、2#、3#、4#、13#、14# 楼及地下车库工程。根据《建筑施工安全检查标准》的要求，本工程外脚手架采纳 16 型工字型钢搭设扣件式钢管外架。结合本工程高度，第一悬挑段由三层楼面开始搭设，6 层一个悬挑段，不足 6 层也设为一个悬挑。二、编制依据 施工图纸 建筑施工安全检查标准 JGJ59-2025 建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-2025 建设工程安全生产标准化管理手册 河北省工程建设标准 DB13(J)/T140-2025三、构造要求 （一） 架体 1、外架宽度 800mm，距墙面 200mm，横杆步距（高）1450mm，立杆横距800mm，纵距 1500mm。 2、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除 3、作业层横向水平杆间距，应按不大于立杆纵距的 1/2 设置 4、纵向水平杆应设置在立杆内侧，单根长度不应小于 3 跨 5、纵向水平杆采纳对接扣件连接，接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不应大于纵距的 1/3 6、脚手架立杆下工字钢上焊接 100mm 长直径 16 的钢筋以固定脚手管移位 7、脚手架立杆下必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距钢管底端不大于 200mm 处的立杆上。横向扫地杆杆应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。 8、立杆采纳对接搭接，扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的 1/3 9、脚手架顶端栏杆应高出女儿墙上端不小于 1m，高出檐口上端不小于1.5m 10、架体外侧应设置剪刀撑，每道剪刀撑宽度不应小于 4 跨，且不应小于6m，斜杆与地面的倾斜角应在 45°-60°之间，斜杆接长采纳对接或搭接连接接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不应大于纵距的1/3，搭接应采纳不少于 3 个转卡连接。 11、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至...
