脚手架搭设施工方案DOC

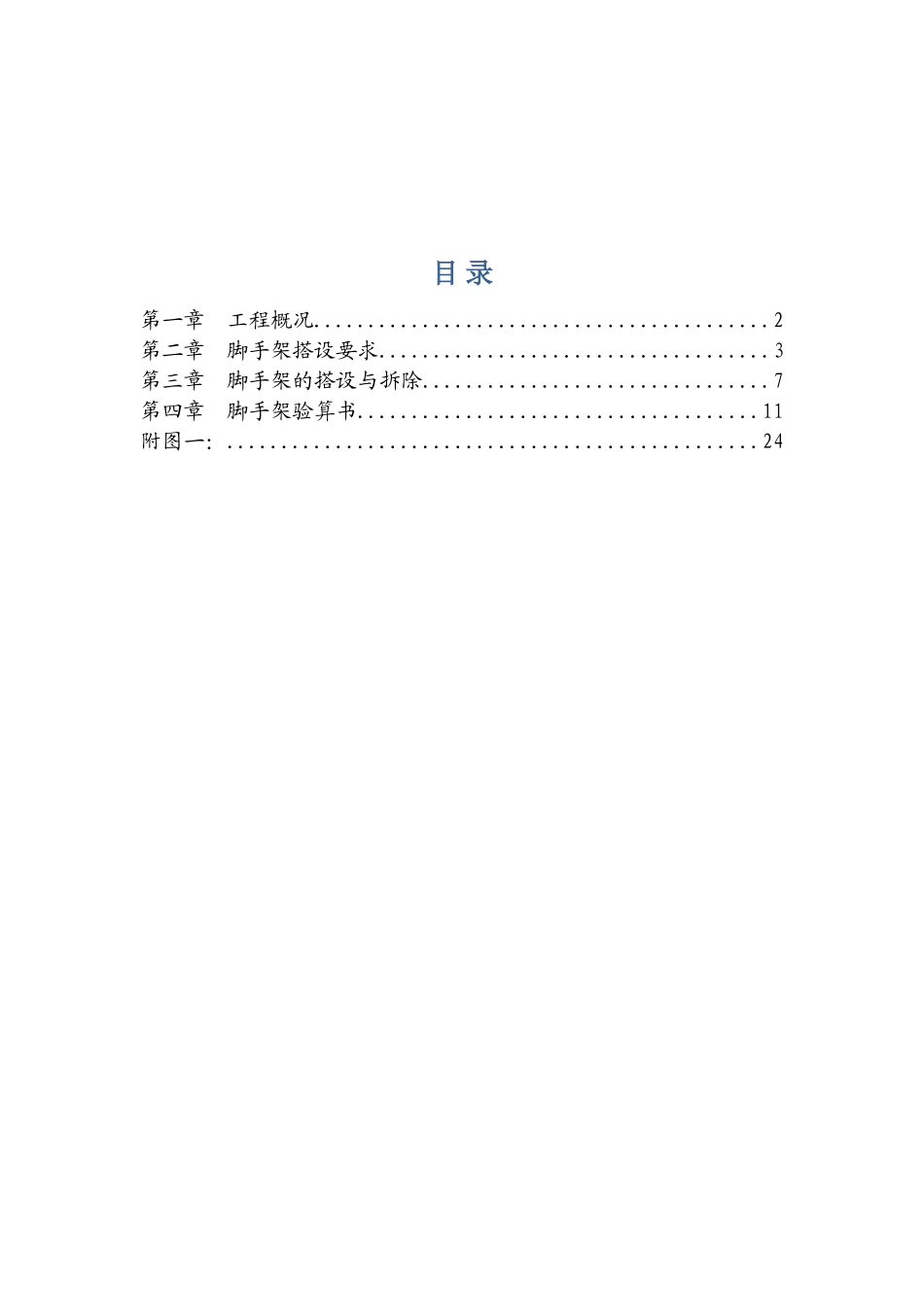

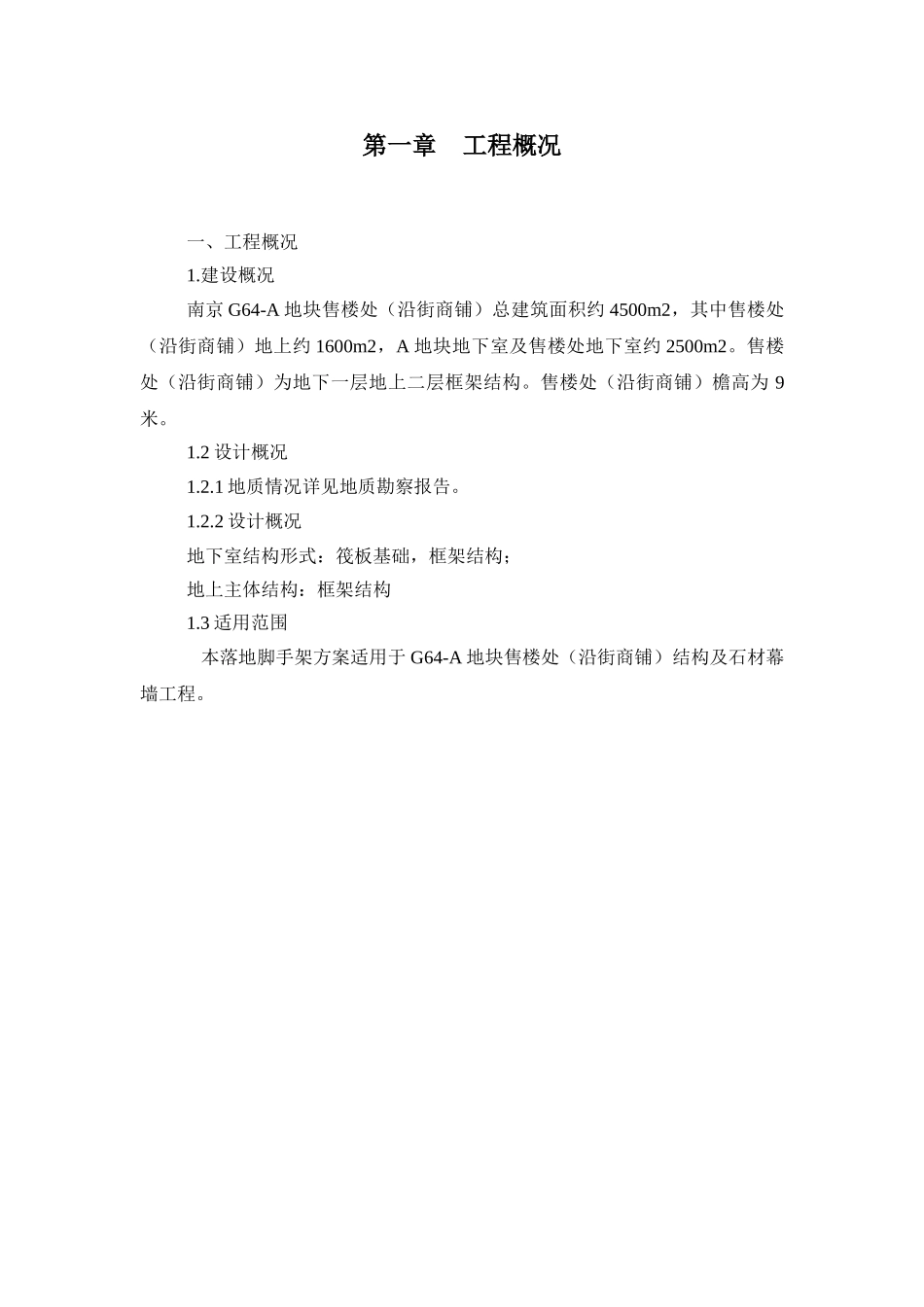

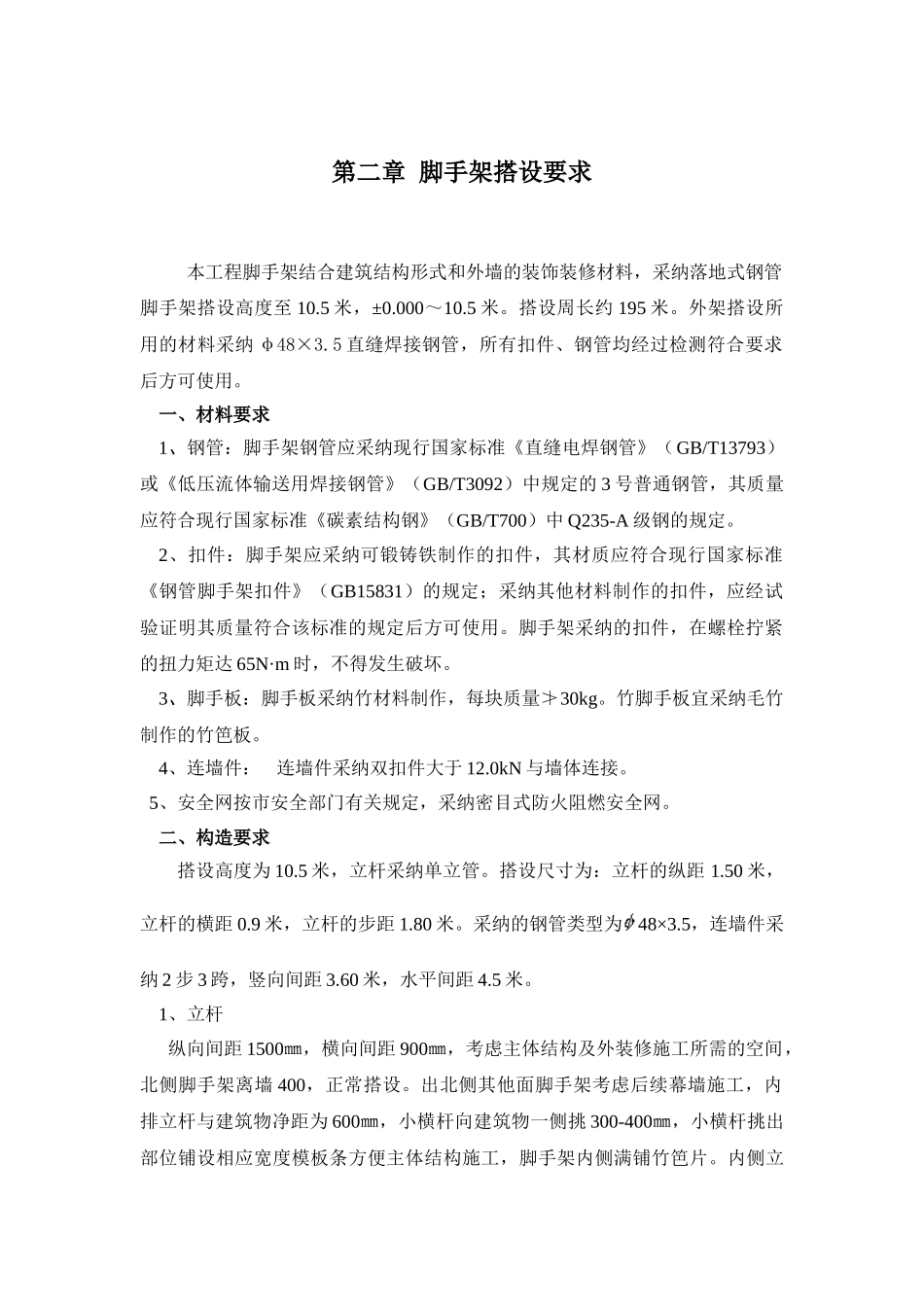

目 录第一章 工程概况..........................................2第二章 脚手架搭设要求....................................3第三章 脚手架的搭设与拆除................................7第四章 脚手架验算书.....................................11附图一：.................................................24第一章工程概况一、工程概况1.建设概况南京 G64-A 地块售楼处（沿街商铺）总建筑面积约 4500m2，其中售楼处（沿街商铺）地上约 1600m2，A 地块地下室及售楼处地下室约 2500m2。售楼处（沿街商铺）为地下一层地上二层框架结构。售楼处（沿街商铺）檐高为 9米。1.2 设计概况1.2.1 地质情况详见地质勘察报告。1.2.2 设计概况地下室结构形式：筏板基础，框架结构；地上主体结构：框架结构1.3 适用范围 本落地脚手架方案适用于 G64-A 地块售楼处（沿街商铺）结构及石材幕墙工程。第二章 脚手架搭设要求本工程脚手架结合建筑结构形式和外墙的装饰装修材料，采纳落地式钢管脚手架搭设高度至 10.5 米，±0.000～10.5 米。搭设周长约 195 米。外架搭设所用的材料采纳 φ48×3.5 直缝焊接钢管，所有扣件、钢管均经过检测符合要求后方可使用。一、材料要求1、钢管：脚手架钢管应采纳现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的 3 号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定。2、扣件：脚手架应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；采纳其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采纳的扣件，在螺栓拧紧的扭力矩达 65N·m 时，不得发生破坏。3、脚手板：脚手板采纳竹材料制作，每块质量≯30kg。竹脚手板宜采纳毛竹制作的竹笆板。4、连墙件： 连墙件采纳双扣件大于 12.0kN 与墙体连接。 5、安全网按市安全部门有关规定，采纳密目式防火阻燃安全网。二、构造要求搭设高度为 10.5 米，立杆采纳单立管。搭设尺寸为：立杆的纵距 1.50 米，立杆的横距 0.9 米，立杆的步距 1.80 米。采纳的钢管类型为48×3.5，连墙件采纳 2 步 3 跨，竖向间距 3.60 米，水平间距 4.5 米。1、立杆纵向间距 1500㎜，横向间距 900㎜，考虑主体结构及外装修施工所需的空间，北侧脚手架离墙 400，正常搭设。出北侧其他面脚手架考...
