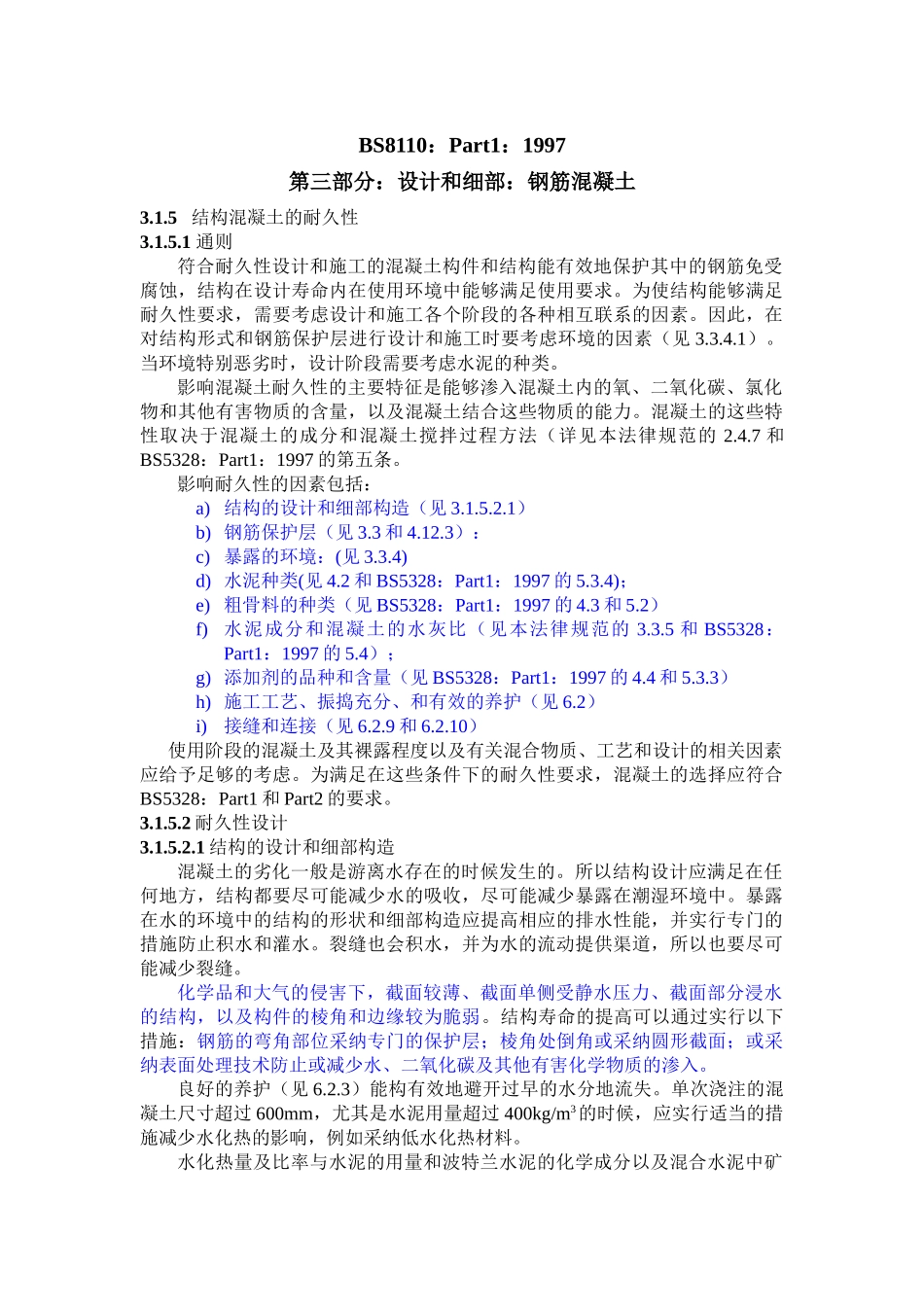

BS8110：Part1：1997第三部分：设计和细部：钢筋混凝土3.1.5 结构混凝土的耐久性3.1.5.1 通则符合耐久性设计和施工的混凝土构件和结构能有效地保护其中的钢筋免受腐蚀，结构在设计寿命内在使用环境中能够满足使用要求。为使结构能够满足耐久性要求，需要考虑设计和施工各个阶段的各种相互联系的因素。因此，在对结构形式和钢筋保护层进行设计和施工时要考虑环境的因素（见 3.3.4.1）。当环境特别恶劣时，设计阶段需要考虑水泥的种类。影响混凝土耐久性的主要特征是能够渗入混凝土内的氧、二氧化碳、氯化物和其他有害物质的含量，以及混凝土结合这些物质的能力。混凝土的这些特性取决于混凝土的成分和混凝土搅拌过程方法（详见本法律规范的 2.4.7 和BS5328：Part1：1997 的第五条。影响耐久性的因素包括：a) 结构的设计和细部构造（见 3.1.5.2.1）b) 钢筋保护层（见 3.3 和 4.12.3）：c) 暴露的环境：(见 3.3.4)d) 水泥种类(见 4.2 和 BS5328：Part1：1997 的 5.3.4)；e) 粗骨料的种类（见 BS5328：Part1：1997 的 4.3 和 5.2）f)水泥成分和混凝土的水灰比（见本法律规范的 3.3.5 和 BS5328：Part1：1997 的 5.4）；g) 添加剂的品种和含量（见 BS5328：Part1：1997 的 4.4 和 5.3.3）h) 施工工艺、振捣充分、和有效的养护（见 6.2）i)接缝和连接（见 6.2.9 和 6.2.10）使用阶段的混凝土及其裸露程度以及有关混合物质、工艺和设计的相关因素应给予足够的考虑。为满足在这些条件下的耐久性要求，混凝土的选择应符合BS5328：Part1 和 Part2 的要求。3.1.5.2 耐久性设计3.1.5.2.1 结构的设计和细部构造混凝土的劣化一般是游离水存在的时候发生的。所以结构设计应满足在任何地方，结构都要尽可能减少水的吸收，尽可能减少暴露在潮湿环境中。暴露在水的环境中的结构的形状和细部构造应提高相应的排水性能，并实行专门的措施防止积水和灌水。裂缝也会积水，并为水的流动提供渠道，所以也要尽可能减少裂缝。化学品和大气的侵害下，截面较薄、截面单侧受静水压力、截面部分浸水的结构，以及构件的棱角和边缘较为脆弱。结构寿命的提高可以通过实行以下措施：钢筋的弯角部位采纳专门的保护层；棱角处倒角或采纳圆形截面；或采纳表面处理技术防止或减少水、二氧化碳及其他有害化学物质的渗入。良好的养护（见 6.2.3）能构有效地避开过早的水分地流失。单次浇注的混凝土尺寸超过 600mm，尤其是水泥用量超过 40...
