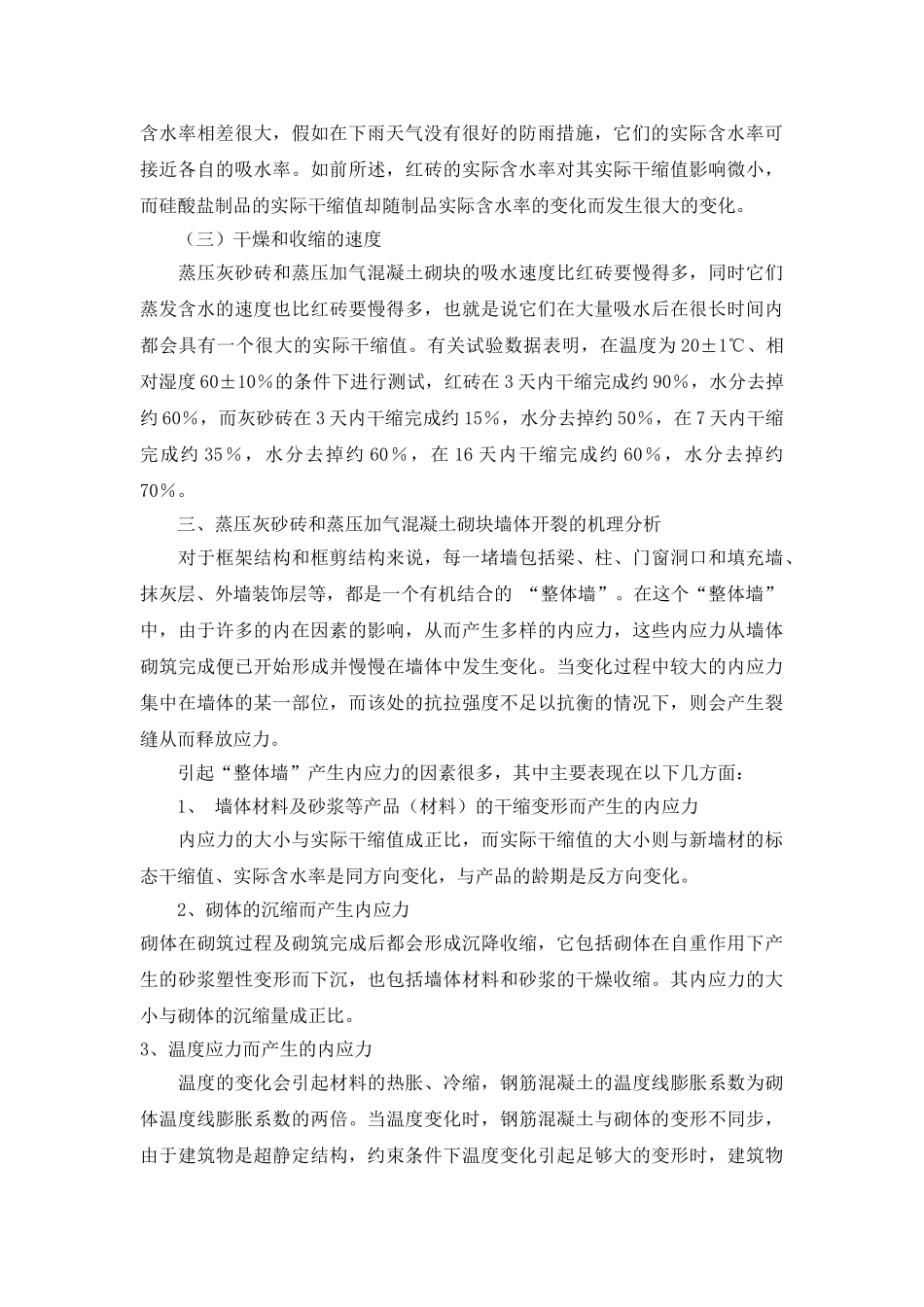

蒸压灰砂砖和蒸压加气混凝土砌块墙体开裂原因分析及防裂漏措施 通过比较蒸压灰砂砖和蒸压加气混凝土砌块与传统红砖的特性，分析新墙材开裂的机理，提出相应的防裂漏措施。 一、 概述 蒸压灰砂砖和蒸压加气混凝土砌块是近年来我市使用较多的新型墙体材料，但使用后会遇到墙体开裂、渗水，抹灰脱落从而污染、损坏室内装修等问题。经过对我公司近年承建的工程进行调研，发现：并不是只有使用蒸压灰砂砖或蒸压加气混凝土砌块的框架或框剪结构的填充墙会出现开裂或渗漏现象，使用红砖的也会出现，只不过使用新墙材的比使用红砖的多一些；并不是每一堵使用新墙材的墙都会出现裂漏，而且出现的位置和方式各不相同，向西方向的外墙比其它方向的外墙出现问题的机率大，最顶层的外墙出现裂漏的情况比其它位置较为严重。实际上，墙体出现裂漏的根本原因并不是因为使用了蒸压灰砂砖或蒸压加气混凝土砌块，而是由于把新墙材错误地理解成是一种比红砖轻的“轻质砖”，根据使用红砖的方法来管理和砌筑，而没有根据新工艺进行施工。 二、 蒸压灰砂砖和蒸压加气混凝土砌块与红砖的特性 蒸压灰砂砖和蒸压加气混凝土砌块属于硅酸盐制品，因此，它们的物理特性和化学特性与红砖有着本质上的区别： （一）干燥收缩值 红砖的标态干缩值在 0.1mm/m 以下，且实际干缩值一般只是比标态干缩值稍小，但任何状态下都非常接近。对蒸压灰砂砖和蒸压加气混凝土砌块，它们的标态干缩值一般为红砖的 3～6 倍。若要将它们的实际干缩值控制在0.1mm/m，则它们的相应含水率分别约在 3.4％和 9.8～13.6％。而蒸压灰砂砖的平衡含水率约在 1.9％，蒸压加气混凝土砌块的平衡含水率约在 3.6～3.8％，这说明，当硅酸盐制品的实际含水率与平衡含水率接近时，其实际干缩值与红砖相差不大。在实际应用中，只要经过一定的干燥期，我们一般可以把它们的实际干缩值控制在 0.1～0.3mm/m 的范围，这充分表明严格控制新墙材上墙含水率是非常重要的。 （二）吸水性能 红砖的吸水性能要求小于 23％，一般在 20％以下。蒸压灰砂砖的吸水率一般在 20％以下，蒸压加气混凝土砌块的吸水率一般在 65％以下，两者都与平衡含水率相差很大，假如在下雨天气没有很好的防雨措施，它们的实际含水率可接近各自的吸水率。如前所述，红砖的实际含水率对其实际干缩值影响微小，而硅酸盐制品的实际干缩值却随制品实际含水率的变化而发生很大的变化。 （三）干燥和收缩的速度 蒸压灰砂砖和蒸压加...
