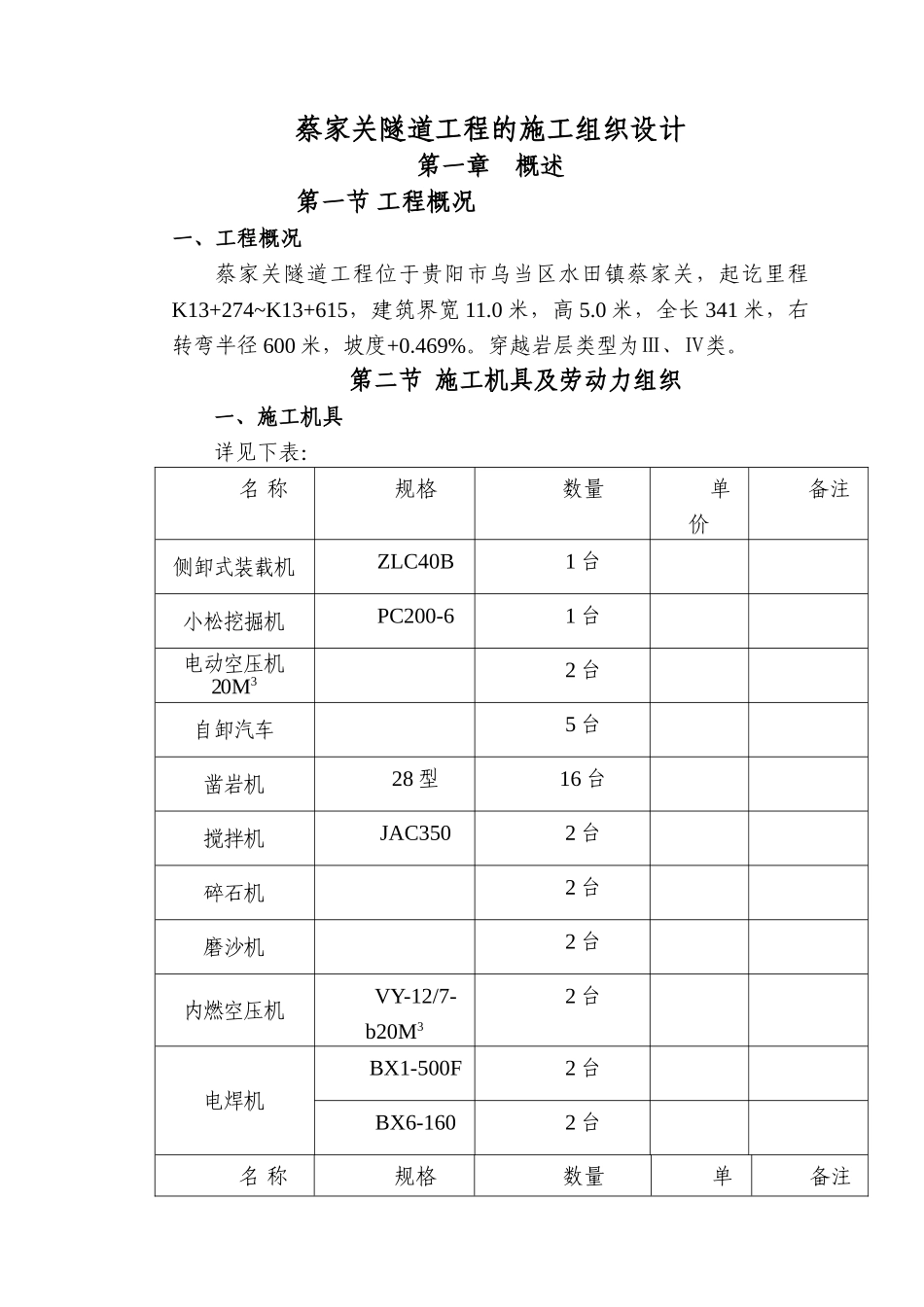

蔡家关隧道工程的施工组织设计第一章概述 第一节 工程概况一、工程概况蔡家关隧道工程位于贵阳市乌当区水田镇蔡家关，起讫里程K13+274~K13+615，建筑界宽 11.0 米，高 5.0 米，全长 341 米，右转弯半径 600 米，坡度+0.469%。穿越岩层类型为Ⅲ、Ⅳ类。第二节 施工机具及劳动力组织一、施工机具详见下表： 名 称规格数量单价备注侧卸式装载机ZLC40B1 台小松挖掘机PC200-61 台电动空压机20M32 台自卸汽车5 台凿岩机28 型16 台搅拌机JAC3502 台碎石机2 台磨沙机2 台内燃空压机VY-12/7-b20M32 台电焊机BX1-500F2 台BX6-1602 台 名 称规格数量单备注价电动切割机2 台二、劳动力组织蔡家关隧道将投入 120 人，详见下表：工种人数工种人数工种人数炮工2水电工5钢筋工10木工10风枪工15喷锚工8砼工10司机10杂工45石工5第三节 工程施工计划安排一、施工总工期安排根据本合同段的工程特点、地理位置、交通情况以及本公司的施工能力，隧道工期安排如下： 开工时间：2025 年 3 月 5 日竣工时间：2025 年 11 月 5 日 总工期为 240 天，具体开工日期以监理工程师下达的日期为准，在施工过程中，我单位将根据工程情况调整机械设备配置、技术力量和劳动力安排，进一步调整和细化施工计划，以满足业主的工期要求。湿喷机TK-9612 台QY 型5 台经纬仪TDJ21 台全站仪TC15001 台水准仪S3AZ1 台电控卷扬机JJD1.51 台液压衬砌台车1 台砼输送泵1 台二、工程施工进度安排详见施工进度计划表三、场地布置 场地布置详见隧道平面布置图 第二章 主要施工方案、方法及其措施一、总体施工方案隧道进出口的明洞段根据地形、地质情况全部采纳明挖法施工，然后进行洞顶截水沟的砌筑，避开雨水对洞门的冲刷，然后进行洞顶仰坡的挂网喷锚护坡作业。进出口洞口加强段的围岩采纳正台阶法开挖，必要时留核心土。初期支护采纳 Ф25 自钻式中空注浆锚杆、喷射钢纤维混凝土、钢拱架进行。IV 类围岩段采纳全断面光面爆破开挖，洞身按新奥法设计，采纳复合式衬砌，初期支护采纳Ф25 中空注浆锚杆、喷射钢纤维混凝土进行。初期支护施工中实行短开挖、强支护、早封闭、勤量测，各施工工序紧跟，不能脱节，加强围岩监控量测和超前地质预报，确保施工安全。详见隧道支护参数表：二、施工顺序由隧道进口向出口施工，先开挖明洞段的土石方和截水沟的开挖砌筑以及仰坡的开挖、锚喷挂网作业，然后进行洞口加强段的上弧导坑的开挖、初期支护...
