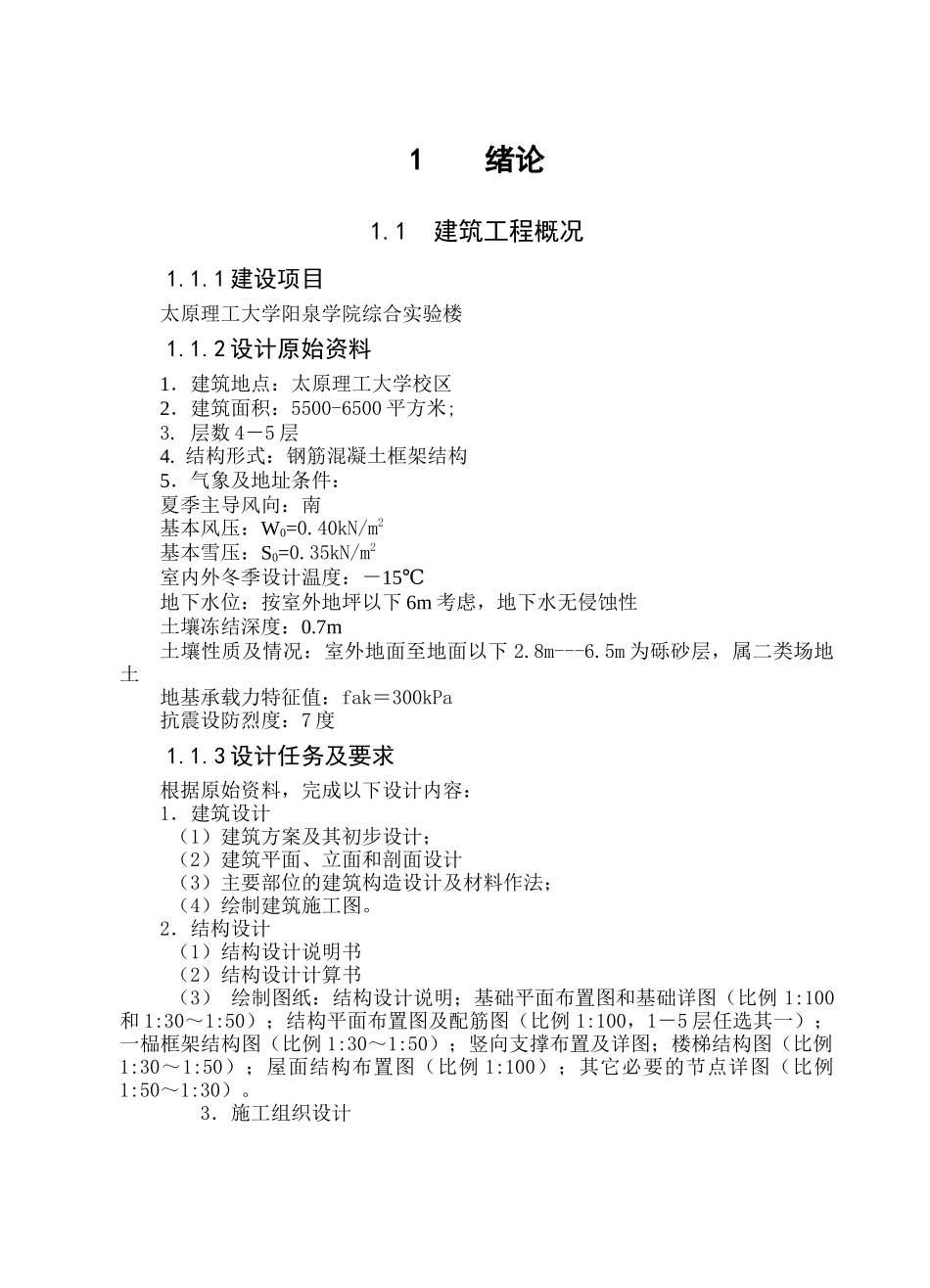

1 绪论1.1 建筑工程概况1.1.1 建设项目太原理工大学阳泉学院综合实验楼1.1.2 设计原始资料1．建筑地点：太原理工大学校区2．建筑面积：5500-6500 平方米;3. 层数 4－5 层 4. 结构形式：钢筋混凝土框架结构5．气象及地址条件：夏季主导风向：南基本风压：W0=0.40kN/m2基本雪压：S0=0.35kN/m2室内外冬季设计温度：－15℃地下水位：按室外地坪以下 6m 考虑，地下水无侵蚀性土壤冻结深度：0.7m土壤性质及情况：室外地面至地面以下 2.8m---6.5m 为砾砂层，属二类场地土地基承载力特征值：fak＝300kPa抗震设防烈度：7 度1.1.3 设计任务及要求根据原始资料，完成以下设计内容：1．建筑设计（1）建筑方案及其初步设计；（2）建筑平面、立面和剖面设计（3）主要部位的建筑构造设计及材料作法；（4）绘制建筑施工图。2．结构设计（1）结构设计说明书（2）结构设计计算书（3） 绘制图纸：结构设计说明；基础平面布置图和基础详图（比例 1:100和 1:30～1:50）；结构平面布置图及配筋图（比例 1:100，1－5 层任选其一）；一榀框架结构图（比例 1:30～1:50）；竖向支撑布置及详图；楼梯结构图（比例1:30～1:50）；屋面结构布置图（比例 1:100）；其它必要的节点详图（比例1:50～1:30）。 3．施工组织设计2 建筑设计2.1 建筑设计说明2.1.1 总平面说明建筑的外形应考虑到符合抗震法律规范规定，不允许出现质心与刚心的较大偏离。根据不同的形式都有相应的高宽比的限值。同时，抗震的设防烈度，对总平面有很大的影响。设计建筑面积 6318.67m2基本符合要求。从总平面布局可以看出建筑的形状规则、用地宽敞。本教学楼长度超过 55m，应设伸缩缝，防止温度引起的附加应力。阳泉地区抗震设防等级为七度设防地区因此设置抗震缝，其宽度必须符合防震缝的要求。根据计算，缝宽取 110mm，采纳双排柱形式。符合要求的同时，可以在结构计算时取一个伸缩缝区段进行计算，使计算方便。图 1 总平面图2.1.2 建筑物的间距和朝向等的确定应考虑以下因素：1．建筑物室外的使用要求；2．日照通风等卫生要求；3．防火安全要求；4．根据建筑物的使用性质和规模，以及周围的绿化等要求；5．方便拟建建筑的施工。此外，还应考虑主导风向等因素，综合考虑如下：A、朝向本建筑选择正立面朝东。B、通风计算机房采纳空调系统进行通风，其余都选用自然通风。C、采光均采纳自然采光。2.1.3 主要房间的设置房间的平面设计主要有四个方面的要求：1．房间的面积、...
