薄抹灰涂料施工方案

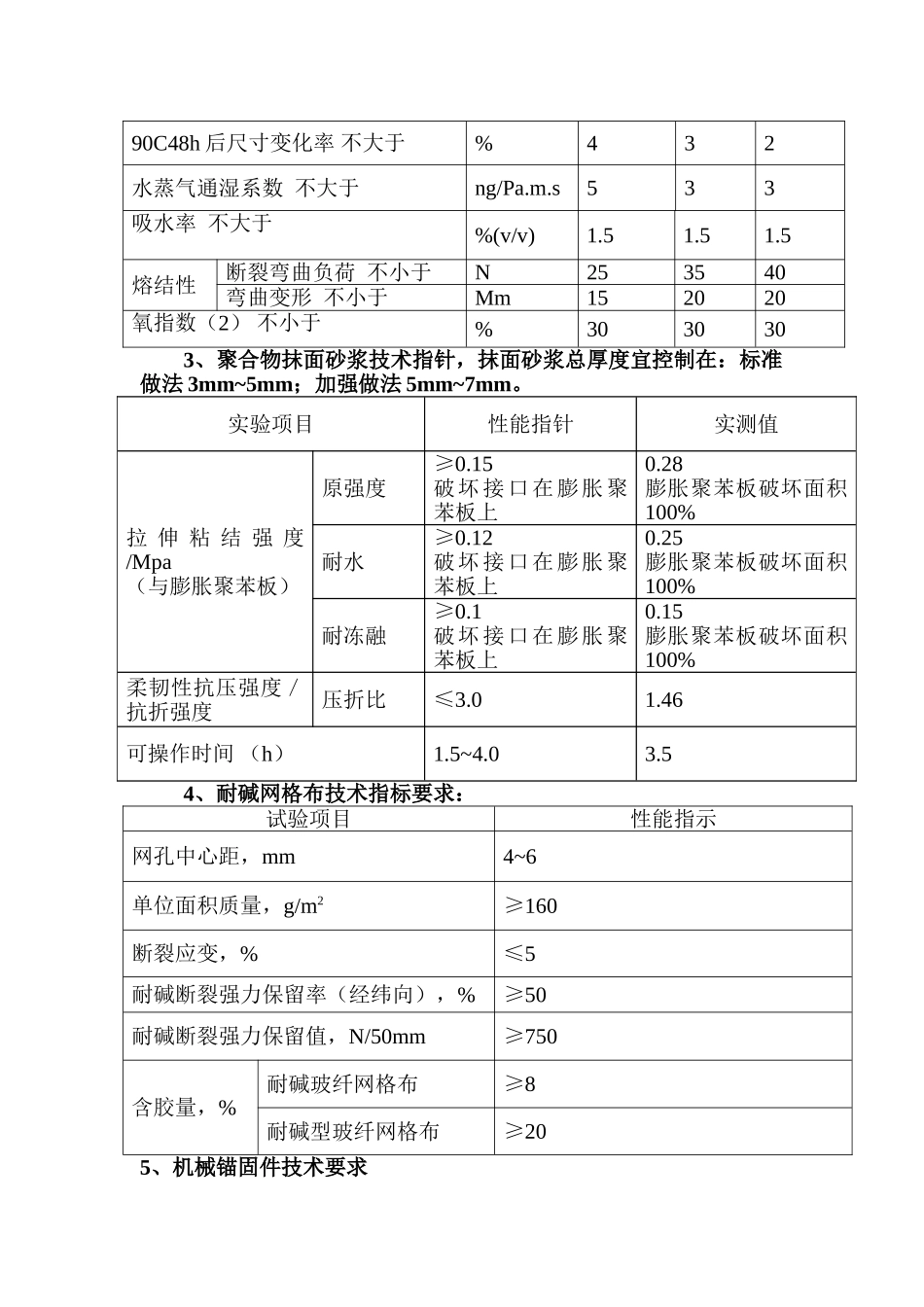

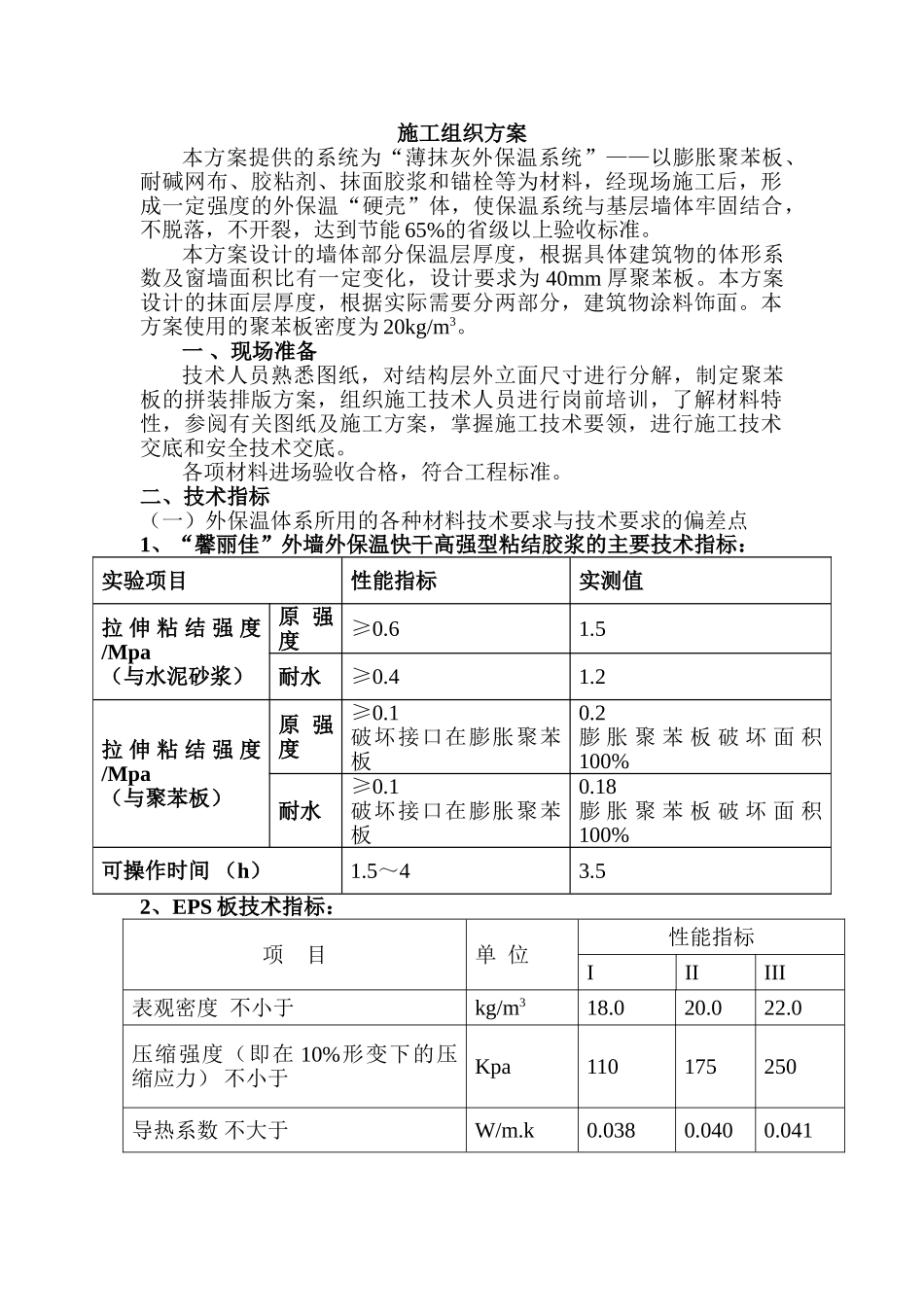

施工组织方案本方案提供的系统为“薄抹灰外保温系统”——以膨胀聚苯板、耐碱网布、胶粘剂、抹面胶浆和锚栓等为材料，经现场施工后，形成一定强度的外保温“硬壳”体，使保温系统与基层墙体牢固结合，不脱落，不开裂，达到节能 65%的省级以上验收标准。本方案设计的墙体部分保温层厚度，根据具体建筑物的体形系数及窗墙面积比有一定变化，设计要求为 40mm 厚聚苯板。本方案设计的抹面层厚度，根据实际需要分两部分，建筑物涂料饰面。本方案使用的聚苯板密度为 20kg/m3。一 、现场准备技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板的拼装排版方案，组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底。各项材料进场验收合格，符合工程标准。二、技术指标（一）外保温体系所用的各种材料技术要求与技术要求的偏差点1、“馨丽佳”外墙外保温快干高强型粘结胶浆的主要技术指标：实验项目性能指标实测值拉 伸 粘 结 强 度 /Mpa（与水泥砂浆）原 强度≥0.61.5耐水≥0.41.2拉 伸 粘 结 强 度 /Mpa（与聚苯板）原 强度≥0.1破坏接口在膨胀聚苯板0.2膨 胀 聚 苯 板 破 坏 面 积100%耐水≥0.1破坏接口在膨胀聚苯板0.18膨 胀 聚 苯 板 破 坏 面 积100%可操作时间 （h）1.5～43.52、EPS 板技术指标：项 目单 位性能指标IIIIII表观密度 不小于kg/m318.020.022.0压缩强度（即在 10%形变下的压缩应力） 不小于Kpa110175250导热系数 不大于W/m.k0.0380.0400.04190C48h 后尺寸变化率 不大于%432水蒸气通湿系数 不大于ng/Pa.m.s533吸水率 不大于%(v/v)1.51.51.5熔结性断裂弯曲负荷 不小于N253540弯曲变形 不小于Mm152020氧指数（2） 不小于%3030303、聚合物抹面砂浆技术指针，抹面砂浆总厚度宜控制在：标准做法 3mm~5mm；加强做法 5mm~7mm。实验项目性能指针实测值拉 伸 粘 结 强 度 /Mpa（与膨胀聚苯板）原强度≥0.15破坏接口在膨胀聚苯板上0.28膨胀聚苯板破坏面积100%耐水≥0.12破坏接口在膨胀聚苯板上0.25膨胀聚苯板破坏面积100%耐冻融≥0.1破坏接口在膨胀聚苯板上0.15膨胀聚苯板破坏面积100%柔韧性抗压强度／抗折强度压折比≤3.01.46可操作时间 （h）1.5~4.03.54、耐碱网格布技术指标要求：试验项目性能指示网孔中心距，mm4~6单位面积质量，g/m2≥160断裂应变，%≤5耐碱断裂强力保留率（经纬向），%≥50耐碱断裂...
