装置设备保冷施工方案VIP专享

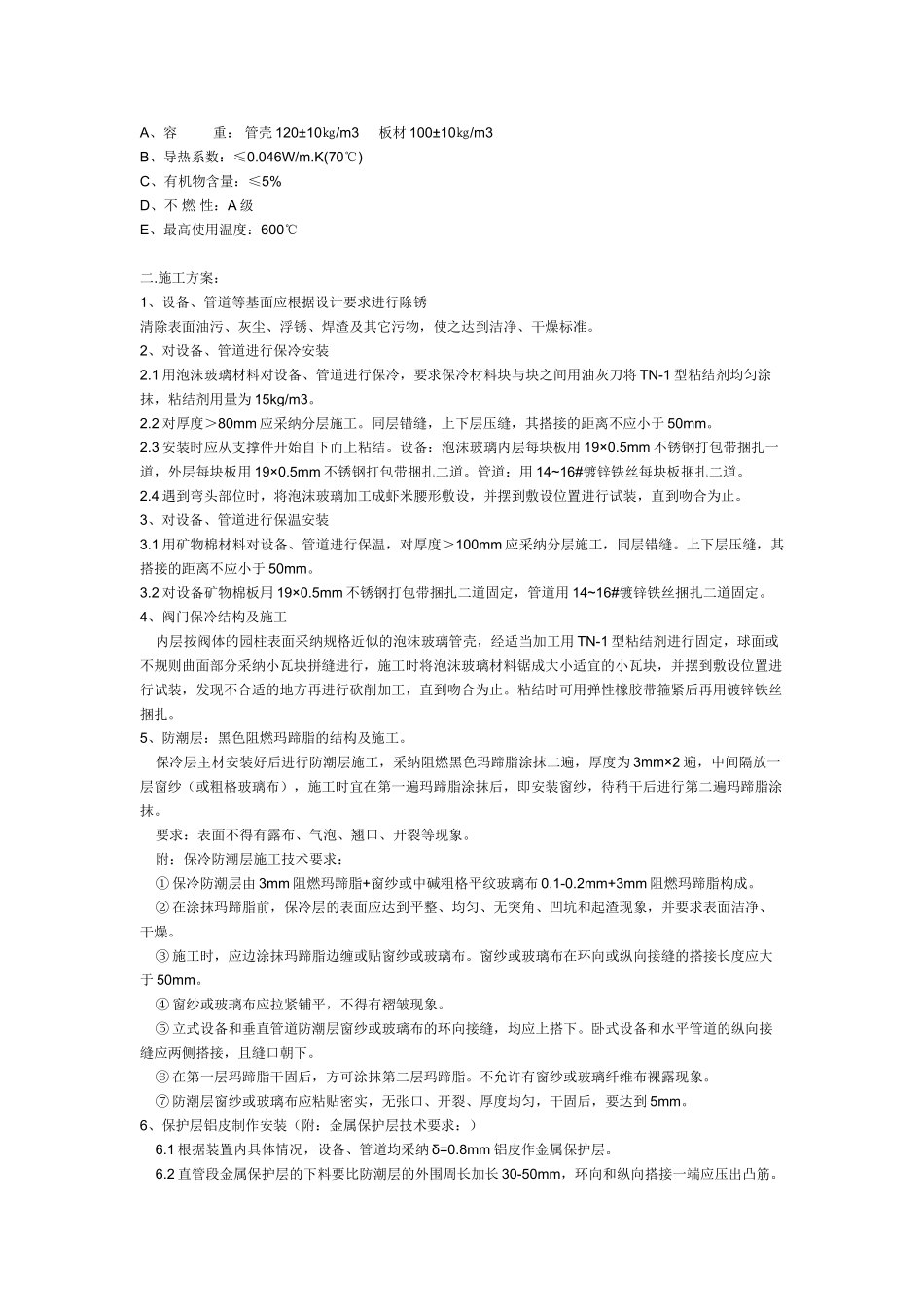

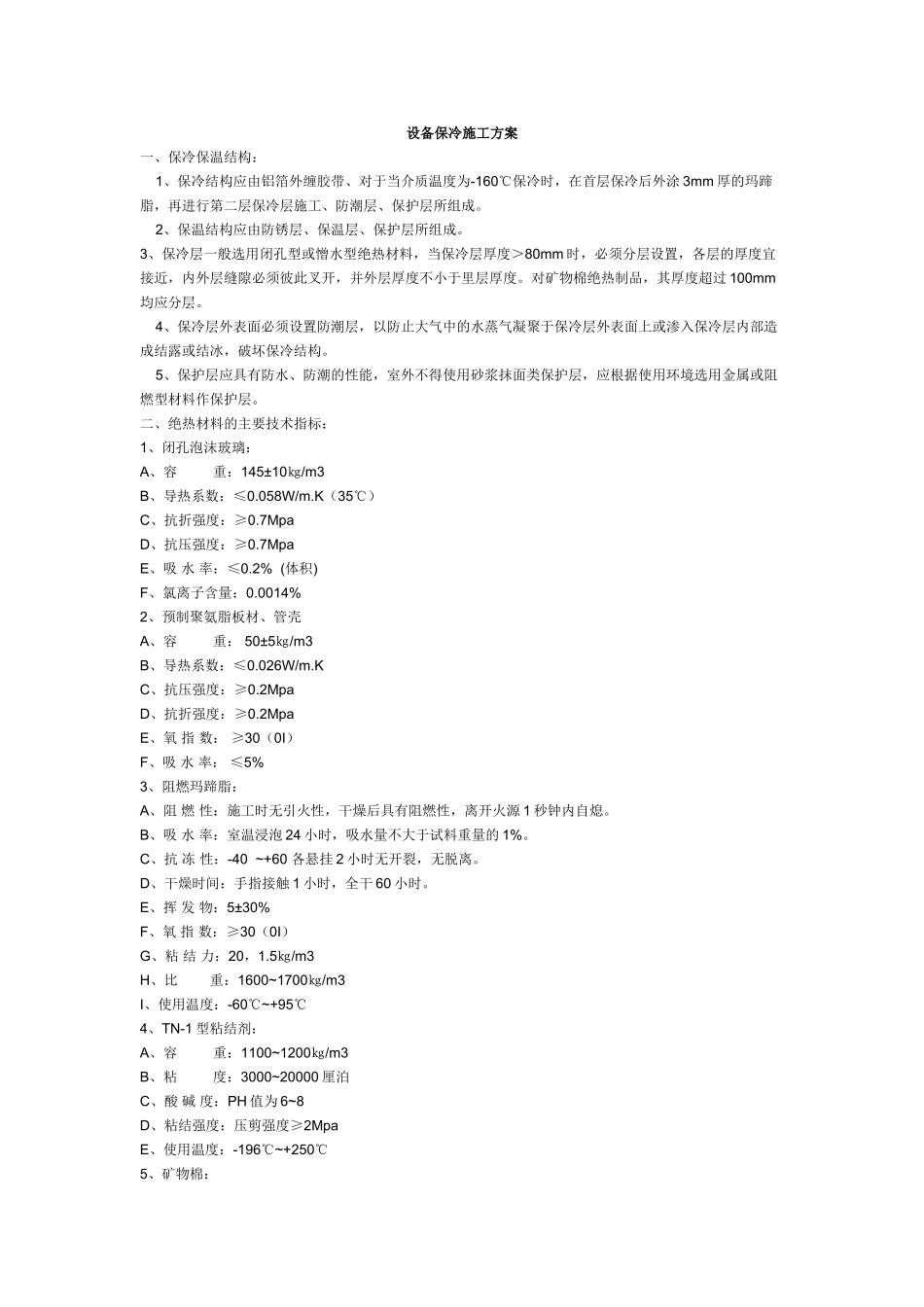

设备保冷施工方案一、保冷保温结构： 1、保冷结构应由铝箔外缠胶带、对于当介质温度为-160℃保冷时，在首层保冷后外涂 3mm 厚的玛蹄脂，再进行第二层保冷层施工、防潮层、保护层所组成。 2、保温结构应由防锈层、保温层、保护层所组成。3、保冷层一般选用闭孔型或憎水型绝热材料，当保冷层厚度＞80mm 时，必须分层设置，各层的厚度宜接近，内外层缝隙必须彼此叉开，并外层厚度不小于里层厚度。对矿物棉绝热制品，其厚度超过 100mm均应分层。 4、保冷层外表面必须设置防潮层，以防止大气中的水蒸气凝聚于保冷层外表面上或渗入保冷层内部造成结露或结冰，破坏保冷结构。 5、保护层应具有防水、防潮的性能，室外不得使用砂浆抹面类保护层，应根据使用环境选用金属或阻燃型材料作保护层。二、绝热材料的主要技术指标：1、闭孔泡沫玻璃： A、容 重：145±10㎏/m3B、导热系数：≤0.058W/m.K（35℃）C、抗折强度：≥0.7MpaD、抗压强度：≥0.7MpaE、吸 水 率：≤0.2% (体积)F、氯离子含量：0.0014%2、预制聚氨脂板材、管壳A、容 重： 50±5㎏/m3B、导热系数：≤0.026W/m.KC、抗压强度：≥0.2Mpa D、抗折强度：≥0.2MpaE、氧 指 数： ≥30（0I） F、吸 水 率： ≤5%3、阻燃玛蹄脂：A、阻 燃 性：施工时无引火性，干燥后具有阻燃性，离开火源 1 秒钟内自熄。B、吸 水 率：室温浸泡 24 小时，吸水量不大于试料重量的 1%。C、抗 冻 性：-40 ~+60 各悬挂 2 小时无开裂，无脱离。D、干燥时间：手指接触 1 小时，全干 60 小时。E、挥 发 物：5±30%F、氧 指 数：≥30（0I）G、粘 结 力：20，1.5㎏/m3H、比 重：1600~1700㎏/m3I、使用温度：-60℃~+95℃4、TN-1 型粘结剂：A、容 重：1100~1200㎏/m3B、粘 度：3000~20000 厘泊C、酸 碱 度：PH 值为 6~8D、粘结强度：压剪强度≥2MpaE、使用温度：-196℃~+250℃5、矿物棉：A、容 重： 管壳 120±10㎏/m3 板材 100±10㎏/m3B、导热系数：≤0.046W/m.K(70℃)C、有机物含量：≤5% D、不 燃 性：A 级E、最高使用温度：600℃二.施工方案：1、设备、管道等基面应根据设计要求进行除锈清除表面油污、灰尘、浮锈、焊渣及其它污物，使之达到洁净、干燥标准。2、对设备、管道进行保冷安装2.1 用泡沫玻璃材料对设备、管道进行保冷，要求保冷材料块与块之间用油灰刀将 TN-1 型粘结剂均匀涂抹，粘结剂用量为 15kg/m3。2.2 对厚度＞80mm 应采纳分层施工。同...
