西南地区某基坑锚喷支护设计

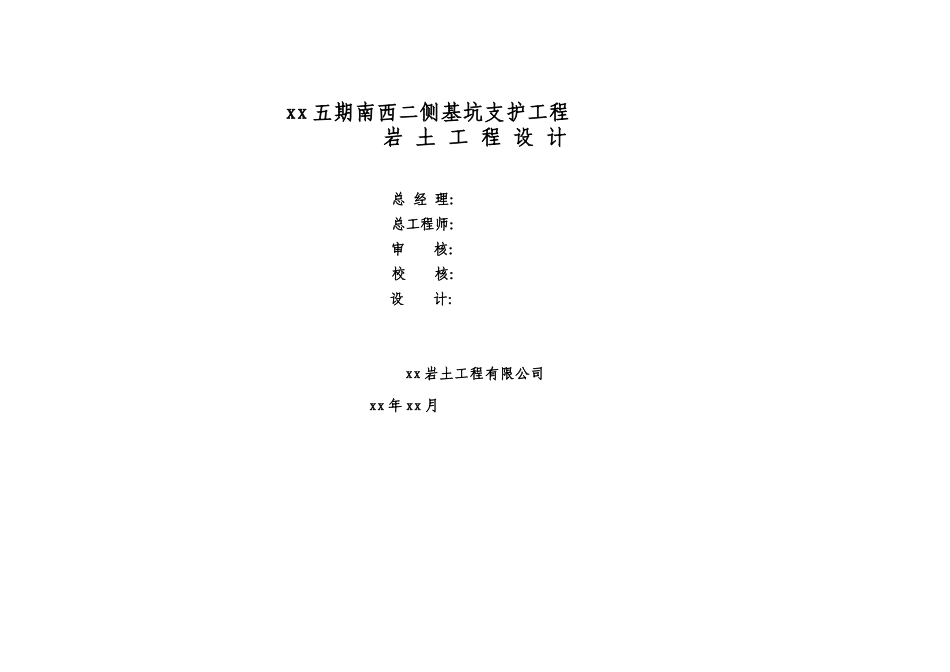

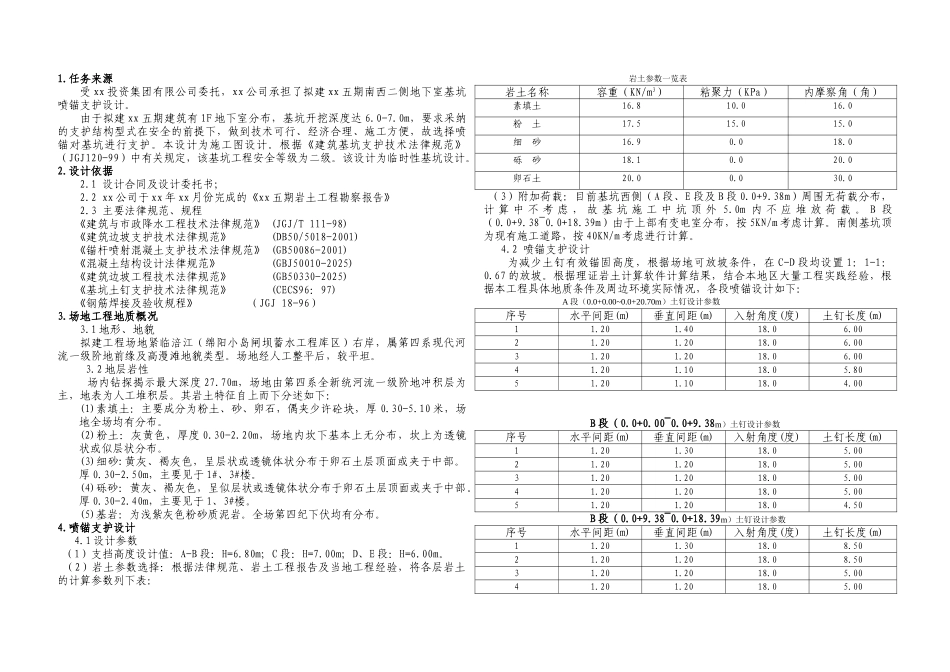

xx 五期南西二侧基坑支护工程岩 土 工 程 设 计总 经 理：总工程师：审 核：校 核：设 计：xx 岩土工程有限公司xx 年 xx 月1.任务来源受 xx 投资集团有限公司委托，xx 公司承担了拟建 xx 五期南西二侧地下室基坑喷锚支护设计。由于拟建 xx 五期建筑有 1F 地下室分布，基坑开挖深度达 6.0-7.0m，要求采纳的支护结构型式在安全的前提下，做到技术可行、经济合理、施工方便，故选择喷锚对基坑进行支护。本设计为施工图设计。根据《建筑基坑支护技术法律规范》（JGJ120-99）中有关规定，该基坑工程安全等级为二级。该设计为临时性基坑设计。2.设计依据 2.1 设计合同及设计委托书； 2.2 xx 公司于 xx 年 xx 月份完成的《xx 五期岩土工程勘察报告》 2.3 主要法律规范、规程《建筑与市政降水工程技术法律规范》 (JGJ/T 111-98)《建筑边坡支护技术法律规范》 (DB50/5018-2001)《锚杆喷射混凝土支护技术法律规范》 (GB50086-2001)《混凝土结构设计法律规范》 (GBJ50010-2025)《建筑边坡工程技术法律规范》 (GB50330-2025)《基坑土钉支护技术法律规范》 (CECS96：97)《钢筋焊接及验收规程》 （JGJ 18-96）3.场地工程地质概况 3.1 地形、地貌拟建工程场地紧临涪江（绵阳小岛闸坝蓄水工程库区）右岸，属第四系现代河流一级阶地前缘及高漫滩地貌类型。场地经人工整平后，较平坦。3.2 地层岩性 场内钻探揭示最大深度 27.70m，场地由第四系全新统河流一级阶地冲积层为主，地表为人工堆积层。其岩土特征自上而下分述如下：(1)素填土：主要成分为粉土、砂、卵石，偶夹少许砼块，厚 0.30-5.10 米，场地全场均有分布。(2)粉土：灰黄色，厚度 0.30-2.20m，场地内坎下基本上无分布，坎上为透镜状或似层状分布。(3)细砂:黄灰、褐灰色，呈层状或透镜体状分布于卵石土层顶面或夹于中部。厚 0.30-2.50m，主要见于 1#、3#楼。(4)砾砂：黄灰、褐灰色，呈似层状或透镜体状分布于卵石土层顶面或夹于中部。厚 0.30-2.40m，主要见于 1、3#楼。(5)基岩：为浅紫灰色粉砂质泥岩。全场第四纪下伏均有分布。4.喷锚支护设计 4.1 设计参数（1）支挡高度设计值：A-B 段：H=6.80m；C 段：H=7.00m；D、E 段：H=6.00m。 （2）岩土参数选择：根据法律规范、岩土工程报告及当地工程经验，将各层岩土的计算参数列下表： 岩土参数一览表岩土名称容重（KN/m3）粘聚力（KPa）内摩察角（角）素填土16.810.016.0粉 土17.515.015.0...
