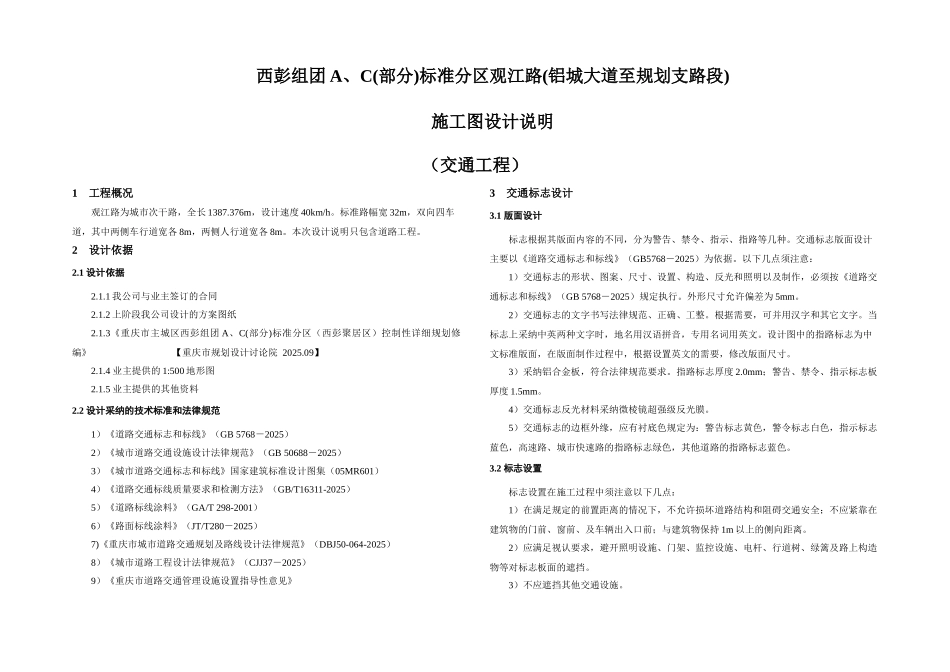

西彭组团 A、C(部分)标准分区观江路(铝城大道至规划支路段)施工图设计说明（交通工程）1工程概况观江路为城市次干路，全长 1387.376m，设计速度 40km/h。标准路幅宽 32m，双向四车道，其中两侧车行道宽各 8m，两侧人行道宽各 8m。本次设计说明只包含道路工程。2设计依据2.1 设计依据2.1.1 我公司与业主签订的合同2.1.2 上阶段我公司设计的方案图纸2.1.3《重庆市主城区西彭组团 A、C(部分)标准分区（西彭聚居区）控制性详细规划修编》 【重庆市规划设计讨论院 2025.09】2.1.4 业主提供的 1:500 地形图2.1.5 业主提供的其他资料2.2 设计采纳的技术标准和法律规范1）《道路交通标志和标线》（GB 5768－2025）2）《城市道路交通设施设计法律规范》（GB 50688－2025）3）《城市道路交通标志和标线》国家建筑标准设计图集（05MR601）4）《道路交通标线质量要求和检测方法》（GB/T16311-2025）5）《道路标线涂料》（GA/T 298-2001）6）《路面标线涂料》（JT/T280－2025）7)《重庆市城市道路交通规划及路线设计法律规范》（DBJ50-064-2025）8）《城市道路工程设计法律规范》（CJJ37－2025）9）《重庆市道路交通管理设施设置指导性意见》3交通标志设计3.1 版面设计标志根据其版面内容的不同，分为警告、禁令、指示、指路等几种。交通标志版面设计主要以《道路交通标志和标线》（GB5768－2025）为依据。以下几点须注意：1）交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按《道路交通标志和标线》（GB 5768－2025）规定执行。外形尺寸允许偏差为 5mm。2）交通标志的文字书写法律规范、正确、工整。根据需要，可并用汉字和其它文字。当标志上采纳中英两种文字时，地名用汉语拼音，专用名词用英文。设计图中的指路标志为中文标准版面，在版面制作过程中，根据设置英文的需要，修改版面尺寸。3）采纳铝合金板，符合法律规范要求。指路标志厚度 2.0mm；警告、禁令、指示标志板厚度 1.5mm。4）交通标志反光材料采纳微棱镜超强级反光膜。5）交通标志的边框外缘，应有衬底色规定为：警告标志黄色，警令标志白色，指示标志蓝色，高速路、城市快速路的指路标志绿色，其他道路的指路标志蓝色。3.2 标志设置标志设置在施工过程中须注意以下几点：1）在满足规定的前置距离的情况下，不允许损坏道路结构和阻碍交通安全；不应紧靠在建筑物的门前、窗前、及车辆出入口前；与建筑物保持 1m 以上的侧向距离。2）应满足视认要...
