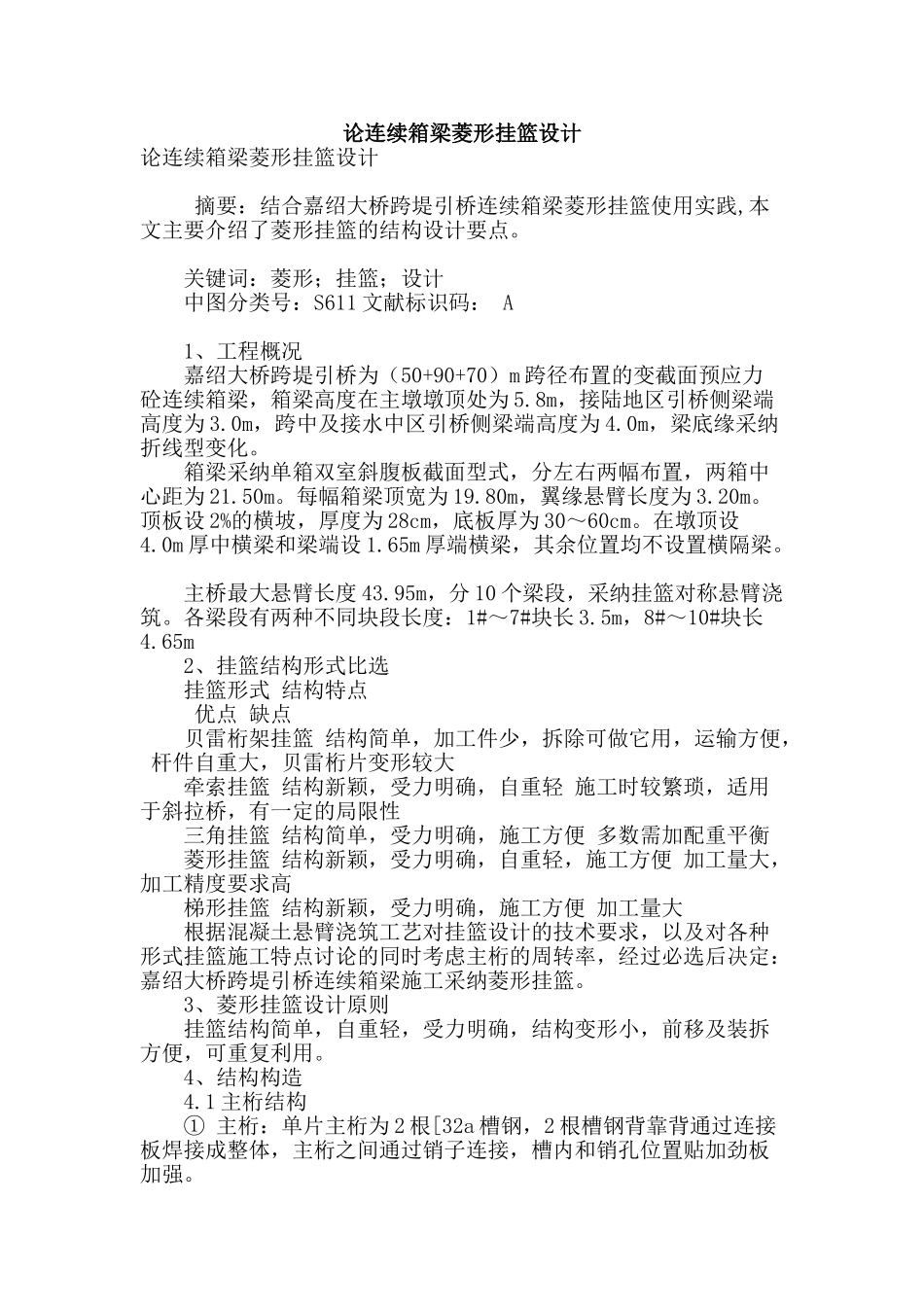

论连续箱梁菱形挂篮设计

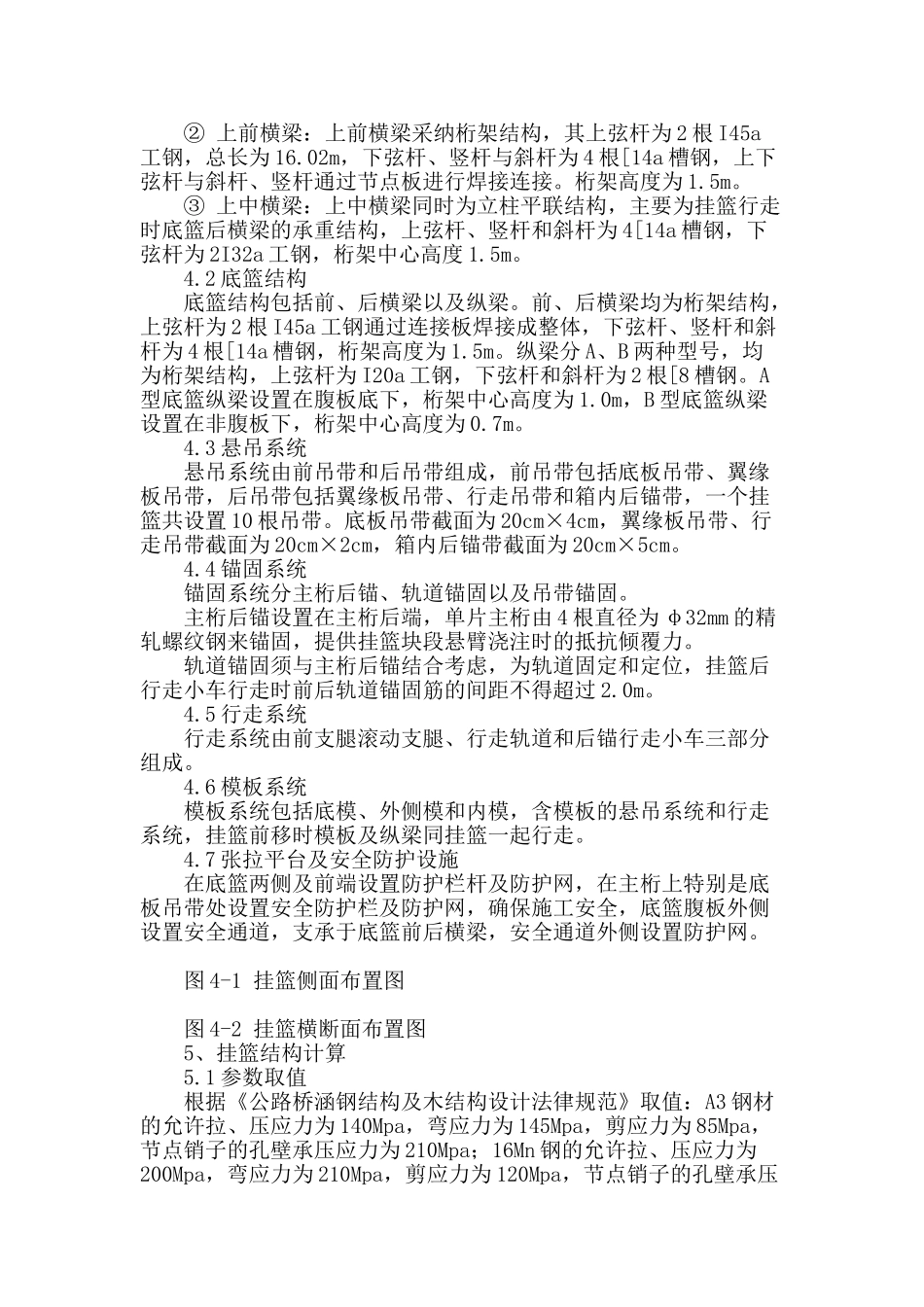

论连续箱梁菱形挂篮设计论连续箱梁菱形挂篮设计 摘要：结合嘉绍大桥跨堤引桥连续箱梁菱形挂篮使用实践,本文主要介绍了菱形挂篮的结构设计要点。 关键词：菱形；挂篮；设计 中图分类号：S611 文献标识码： A 1、工程概况 嘉绍大桥跨堤引桥为（50+90+70）m 跨径布置的变截面预应力砼连续箱梁，箱梁高度在主墩墩顶处为 5.8m，接陆地区引桥侧梁端高度为 3.0m，跨中及接水中区引桥侧梁端高度为 4.0m，梁底缘采纳折线型变化。 箱梁采纳单箱双室斜腹板截面型式，分左右两幅布置，两箱中心距为 21.50m。每幅箱梁顶宽为 19.80m，翼缘悬臂长度为 3.20m。顶板设 2%的横坡，厚度为 28cm，底板厚为 30～60cm。在墩顶设4.0m 厚中横梁和梁端设 1.65m 厚端横梁，其余位置均不设置横隔梁。 主桥最大悬臂长度 43.95m，分 10 个梁段，采纳挂篮对称悬臂浇筑。各梁段有两种不同块段长度：1#～7#块长 3.5m，8#～10#块长4.65m 2、挂篮结构形式比选 挂篮形式 结构特点 优点 缺点 贝雷桁架挂篮 结构简单，加工件少，拆除可做它用，运输方便， 杆件自重大，贝雷桁片变形较大 牵索挂篮 结构新颖，受力明确，自重轻 施工时较繁琐，适用于斜拉桥，有一定的局限性 三角挂篮 结构简单，受力明确，施工方便 多数需加配重平衡 菱形挂篮 结构新颖，受力明确，自重轻，施工方便 加工量大，加工精度要求高 梯形挂篮 结构新颖，受力明确，施工方便 加工量大 根据混凝土悬臂浇筑工艺对挂篮设计的技术要求，以及对各种形式挂篮施工特点讨论的同时考虑主桁的周转率，经过必选后决定：嘉绍大桥跨堤引桥连续箱梁施工采纳菱形挂篮。 3、菱形挂篮设计原则 挂篮结构简单，自重轻，受力明确，结构变形小，前移及装拆方便，可重复利用。 4、结构构造 4.1 主桁结构 ① 主桁：单片主桁为 2 根[32a 槽钢，2 根槽钢背靠背通过连接板焊接成整体，主桁之间通过销子连接，槽内和销孔位置贴加劲板加强。 ② 上前横梁：上前横梁采纳桁架结构，其上弦杆为 2 根 I45a工钢，总长为 16.02m，下弦杆、竖杆与斜杆为 4 根[14a 槽钢，上下弦杆与斜杆、竖杆通过节点板进行焊接连接。桁架高度为 1.5m。 ③ 上中横梁：上中横梁同时为立柱平联结构，主要为挂篮行走时底篮后横梁的承重结构，上弦杆、竖杆和斜杆为 4[14a 槽钢，下弦杆为 2I32a 工钢，桁架中心高度 1.5m。 4.2 底篮结构 底篮结构包括前、后横梁以及纵梁。前、后横梁均为桁架...
