设计方案及计算书

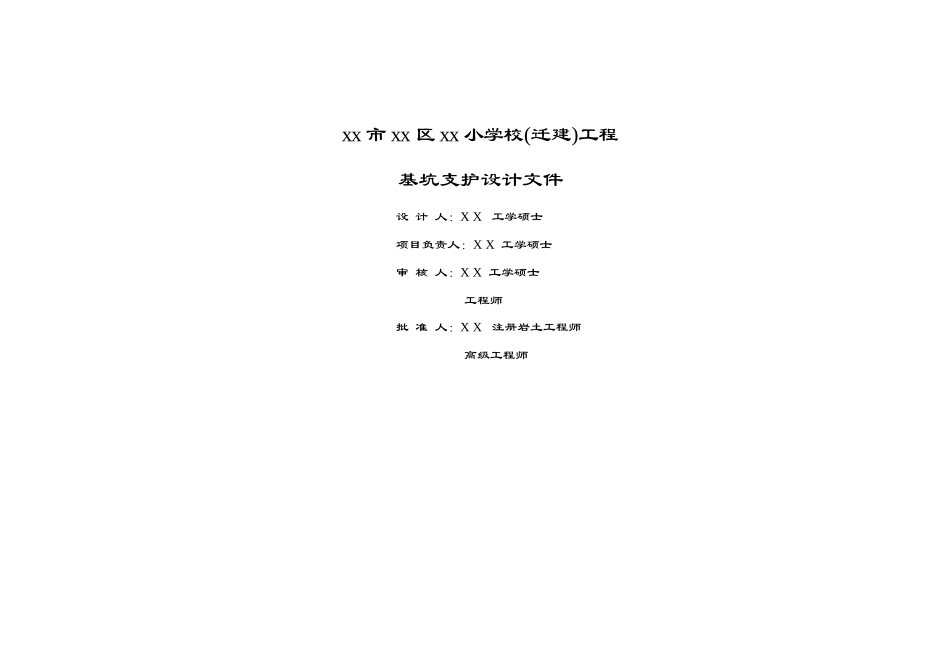

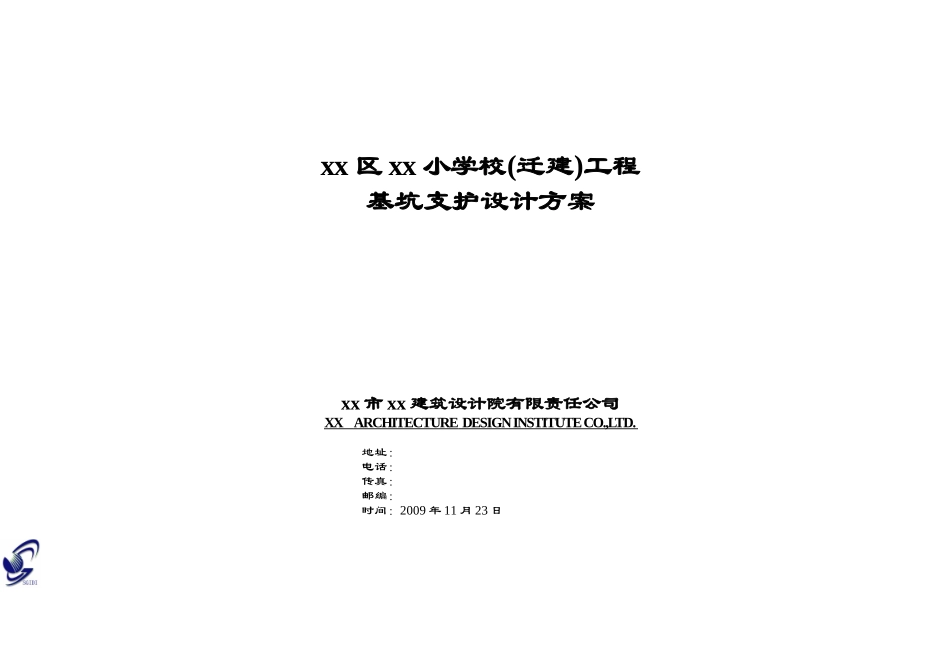

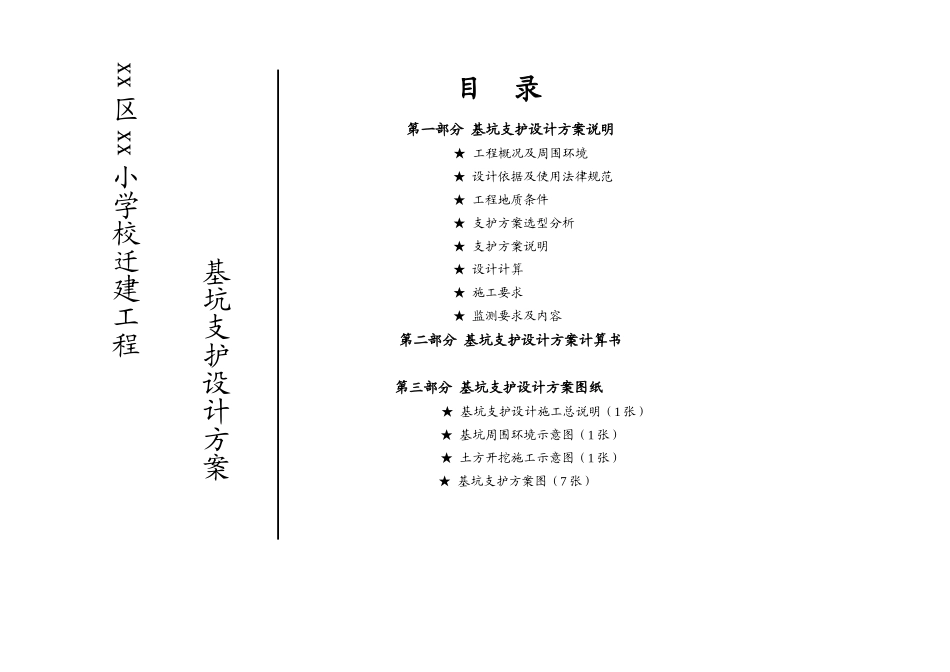

xx 区 xx 小学校(迁建)工程基坑支护设计方案xx 市 xx 建筑设计院有限责任公司XX ARCHITECTURE DESIGN INSTITUTE CO.,LTD. 地址： 电话：传真：邮编：时间：2009 年 11 月 23 日xx 市 xx 区 xx 小学校(迁建)工程基坑支护设计文件设 计 人：X X 工学硕士项目负责人：X X 工学硕士审 核 人：X X 工学硕士 工程师批 准 人：X X 注册岩土工程师 高级工程师 目 录第一部分 基坑支护设计方案说明★ 工程概况及周围环境★ 设计依据及使用法律规范★ 工程地质条件★ 支护方案选型分析★ 支护方案说明★ 设计计算★ 施工要求★ 监测要求及内容第二部分 基坑支护设计方案计算书第三部分 基坑支护设计方案图纸 ★ 基坑支护设计施工总说明（1 张） ★ 基坑周围环境示意图（1 张） ★ 土方开挖施工示意图（1 张） ★ 基坑支护方案图（7 张）xx区xx小学校迁建工程基坑支护设计方案第一部分 基坑支护设计方案说明1 工程概况 1.1 一般概况（1）项目名称： xx 区 xx 小学迁建工程（2）项目位置： 工程位于 xx 市 xx 路东侧，xx 河北侧（3）业 主： xx 市 xx 区教育文体局（4）设计单位： xx 市城市建筑设计院有限责任公司（5）勘察单位： xx 地质工程勘察院1.2 结构概况：（1）主体建筑：xx 市 xx 区 xx 小学由 3 幢 4 层教学楼、一幢 4 层行政楼、1 幢 5 层 xx 楼、一幢 1 层报告厅、1 幢 4 层食堂和艺体馆及其外扩的 1 层纯地下车库和 1幢 4 层教辅楼组成，建（构）筑物平面位置见“控制点平面位置图”。本工程设计室内地坪标高（±0.000）相当于 1985 国家高程基准 3.85m。设计的地下车库室内地面标高为±0.000 下 5.50m，拟采纳天然地基片筏基础，筏板厚约 600m（约相当于 1985 国家高程基准-2.25m）。（2）地下设置：工程教学楼、行政楼、xx 楼、报告厅、食堂、艺术馆等均设地下一层，且与地下车库相连成一整体地下车库。（3）基础型式：根据建筑设计资料，本工程基坑采纳天然地基筏板基础，持力层为③ 1 粉质粘土，地基承载力特征值 fak=140kPa。基础底板标高一般均为-5.750m，筏板厚为 600mm（局部为 800mm）。基础梁顶标高均为-5.350m。（4）基坑规模：基坑面积约为 11240m2，周长约 548m。（5）开挖深度：本工程±0.000=+3.850（1985 国家高程），取自然地面绝对标高平均为+3.350（相对标高-0.550m）。根据工程结构设...
