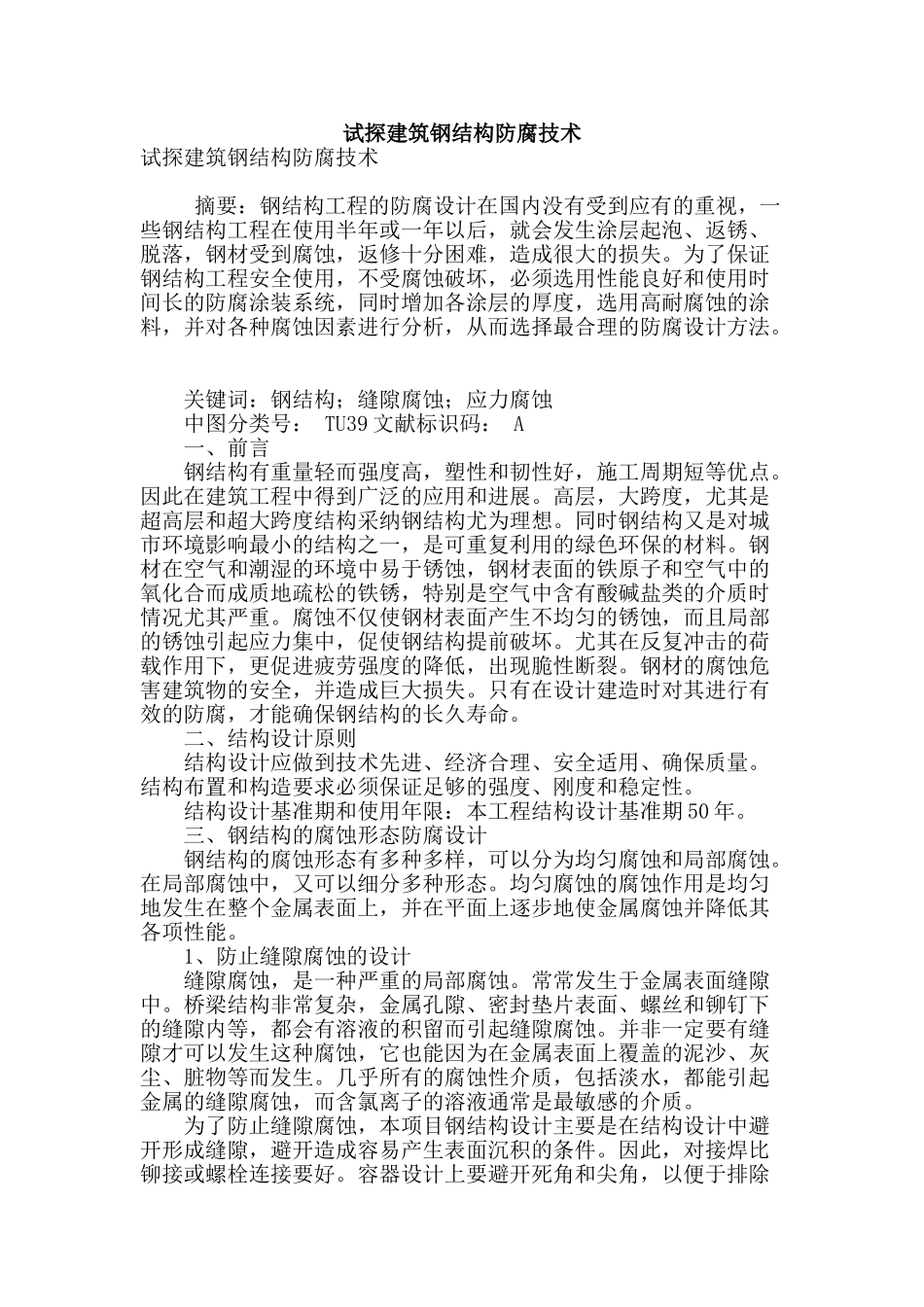

试探建筑钢结构防腐技术试探建筑钢结构防腐技术 摘要：钢结构工程的防腐设计在国内没有受到应有的重视，一些钢结构工程在使用半年或一年以后，就会发生涂层起泡、返锈、脱落，钢材受到腐蚀，返修十分困难，造成很大的损失。为了保证钢结构工程安全使用，不受腐蚀破坏，必须选用性能良好和使用时间长的防腐涂装系统，同时增加各涂层的厚度，选用高耐腐蚀的涂料，并对各种腐蚀因素进行分析，从而选择最合理的防腐设计方法。 关键词：钢结构；缝隙腐蚀；应力腐蚀 中图分类号： TU39 文献标识码： A 一、前言 钢结构有重量轻而强度高，塑性和韧性好，施工周期短等优点。因此在建筑工程中得到广泛的应用和进展。高层，大跨度，尤其是超高层和超大跨度结构采纳钢结构尤为理想。同时钢结构又是对城市环境影响最小的结构之一，是可重复利用的绿色环保的材料。钢材在空气和潮湿的环境中易于锈蚀，钢材表面的铁原子和空气中的氧化合而成质地疏松的铁锈，特别是空气中含有酸碱盐类的介质时情况尤其严重。腐蚀不仅使钢材表面产生不均匀的锈蚀，而且局部的锈蚀引起应力集中，促使钢结构提前破坏。尤其在反复冲击的荷载作用下，更促进疲劳强度的降低，出现脆性断裂。钢材的腐蚀危害建筑物的安全，并造成巨大损失。只有在设计建造时对其进行有效的防腐，才能确保钢结构的长久寿命。 二、结构设计原则 结构设计应做到技术先进、经济合理、安全适用、确保质量。结构布置和构造要求必须保证足够的强度、刚度和稳定性。 结构设计基准期和使用年限：本工程结构设计基准期 50 年。 三、钢结构的腐蚀形态防腐设计 钢结构的腐蚀形态有多种多样，可以分为均匀腐蚀和局部腐蚀。在局部腐蚀中，又可以细分多种形态。均匀腐蚀的腐蚀作用是均匀地发生在整个金属表面上，并在平面上逐步地使金属腐蚀并降低其各项性能。 1、防止缝隙腐蚀的设计 缝隙腐蚀，是一种严重的局部腐蚀。常常发生于金属表面缝隙中。桥梁结构非常复杂，金属孔隙、密封垫片表面、螺丝和铆钉下的缝隙内等，都会有溶液的积留而引起缝隙腐蚀。并非一定要有缝隙才可以发生这种腐蚀，它也能因为在金属表面上覆盖的泥沙、灰尘、脏物等而发生。几乎所有的腐蚀性介质，包括淡水，都能引起金属的缝隙腐蚀，而含氯离子的溶液通常是最敏感的介质。 为了防止缝隙腐蚀，本项目钢结构设计主要是在结构设计中避开形成缝隙，避开造成容易产生表面沉积的条件。因此，对接焊比铆接或螺栓连接要好。容器设计上...
