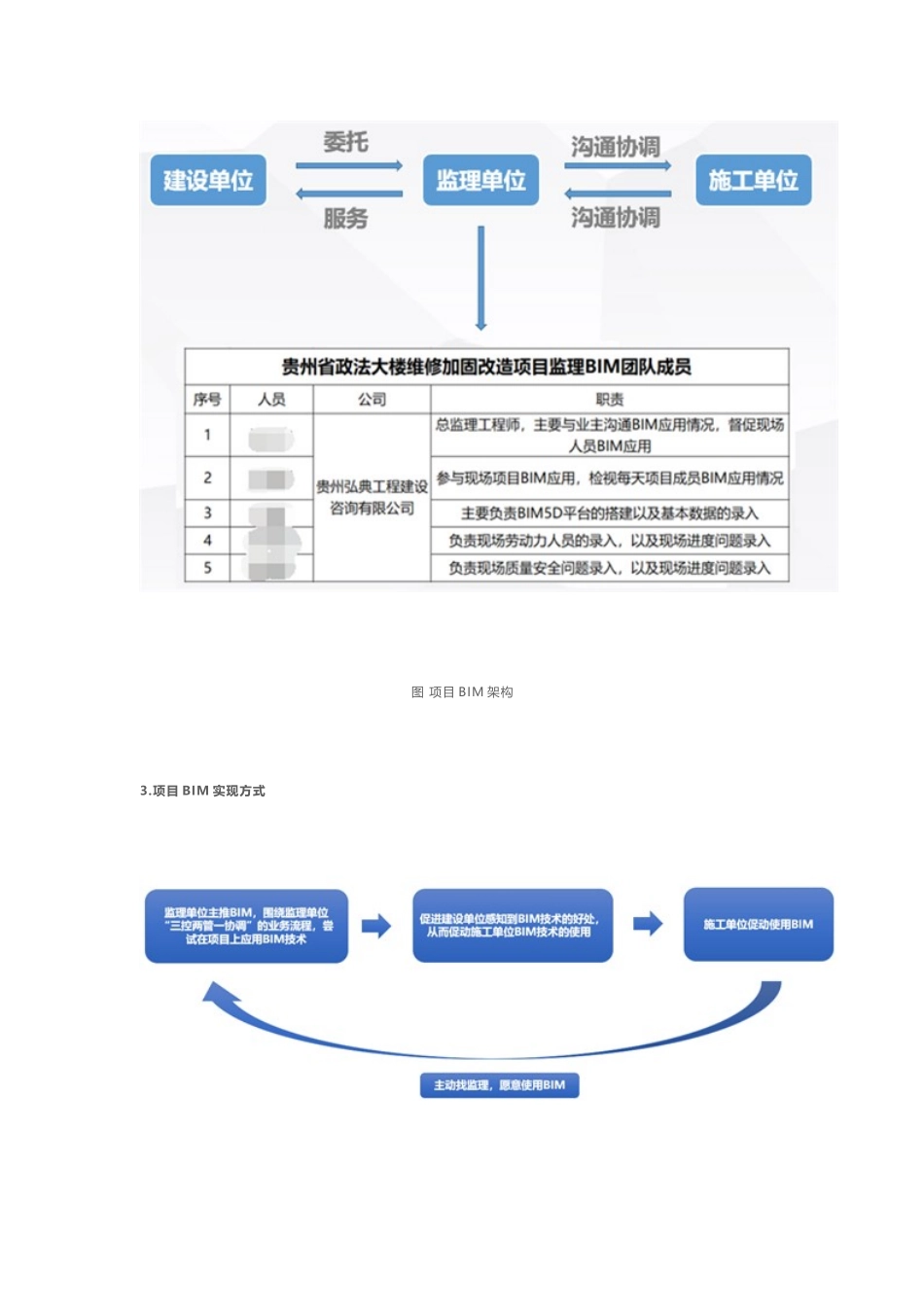

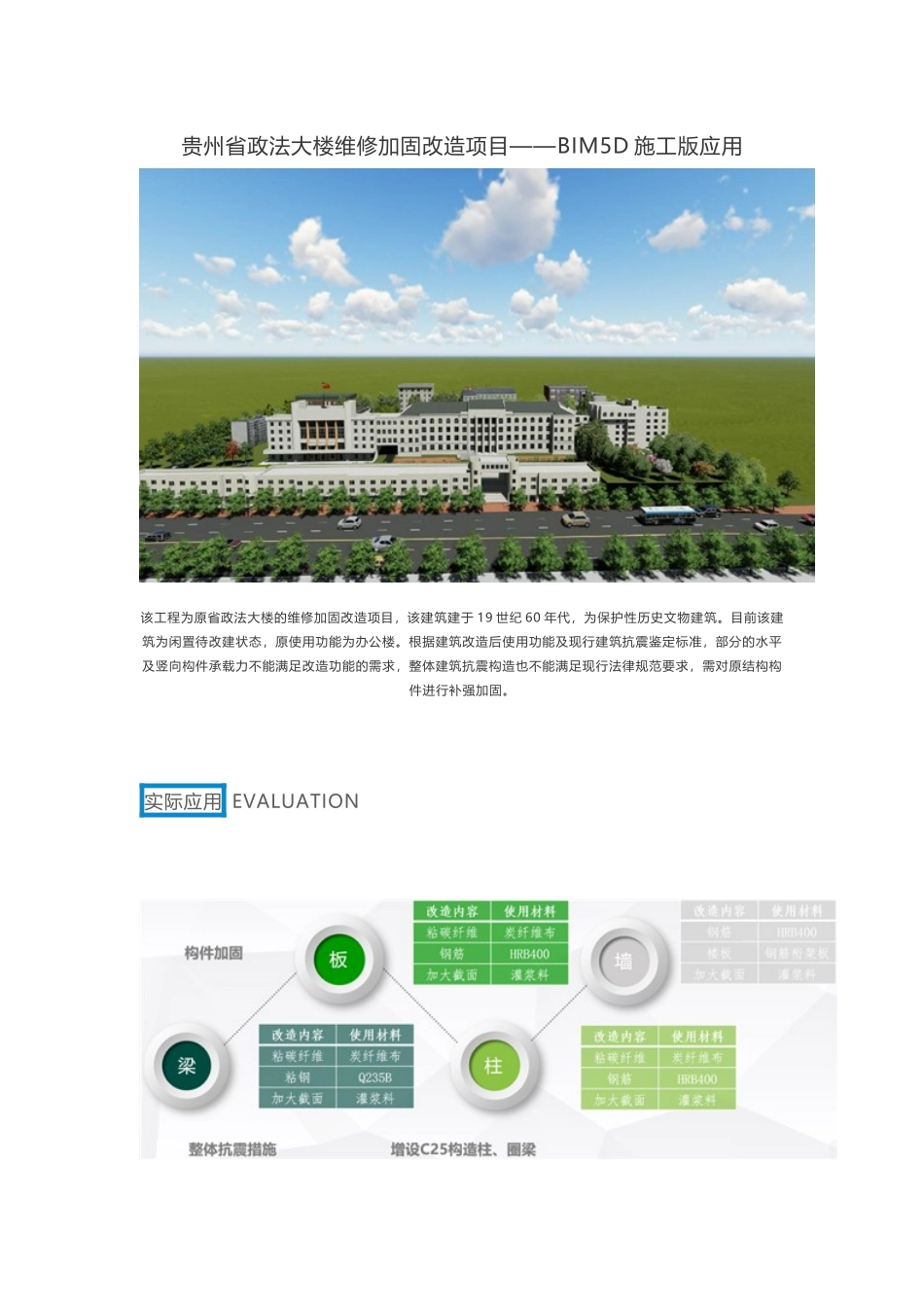

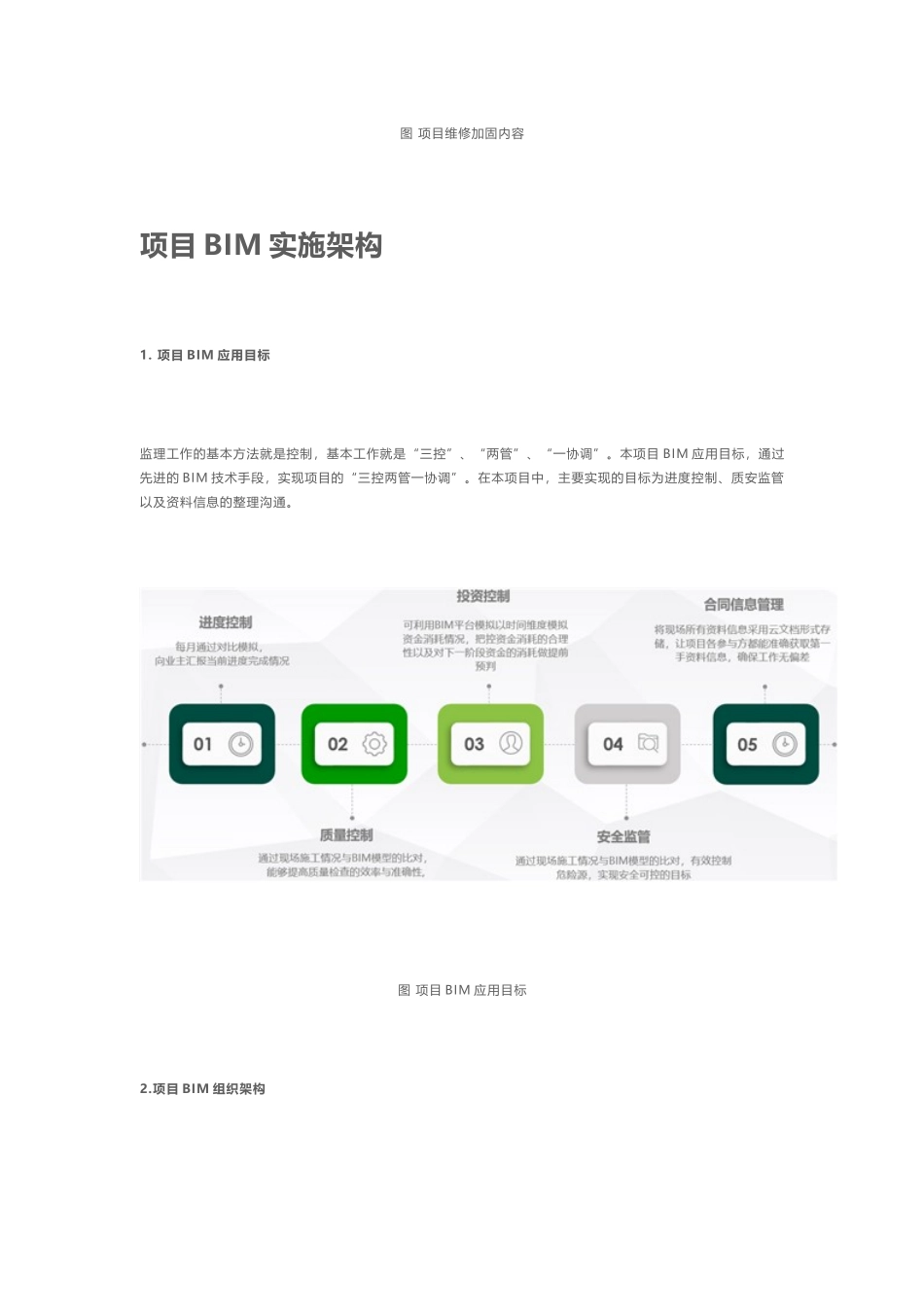

贵州省政法大楼维修加固改造项目——BIM5D 施工版应用该工程为原省政法大楼的维修加固改造项目，该建筑建于 19 世纪 60 年代，为保护性历史文物建筑。目前该建筑为闲置待改建状态，原使用功能为办公楼。根据建筑改造后使用功能及现行建筑抗震鉴定标准，部分的水平及竖向构件承载力不能满足改造功能的需求，整体建筑抗震构造也不能满足现行法律规范要求，需对原结构构件进行补强加固。实际应用 EVALUATION图 项目维修加固内容项目 BIM 实施架构1. 项目 BIM 应用目标监理工作的基本方法就是控制，基本工作就是“三控”、“两管”、“一协调”。本项目 BIM 应用目标，通过先进的 BIM 技术手段，实现项目的“三控两管一协调”。在本项目中，主要实现的目标为进度控制、质安监管以及资料信息的整理沟通。图 项目 BIM 应用目标2.项目 BIM 组织架构图 项目 BIM 架构3.项目 BIM 实现方式图 项目 BIM 实现方式4.项目 BIM 实施保障措施图 项目 BIM 实施保障方案① 人员保障：BIM 组成员保障至少 50%的时间精力进行 BIM 相关工作。② 沟通机制：每周固定半天时间，由 BIM 负责人组织进行 BIM 工作进行总结分析。③ 奖罚措施：每月需对 BIM 工作进行内部汇报，得到领导认可，领导认为有亮点应用，给予一定奖励；如若未根据要求进行汇报，则给予一定处罚。 项目 BIM 应用点及成效1.BIM 进度控制（1）原业务流程的进度控制：图 进度控制-原业务流程（2）BIM 进度控制流程：图 进度控制-BIM 管控流程1）施工单位上报周计划，BIM 平台组人员将周计划输入 BIM 平台中，并指定每项任务的对应责任人，从而有效将任务责任到人，有效把握每项任务情况。图 BIM 平台-周计划控制2）监理人员每天巡视现场，用 BIM 手机端记录现场实际进度情况。图 BIM 手机端-现场巡视3）监理例会中，直接用 BIM 网页端与施工单位的周计划进行对比分析。图 BIM 网页端-生产例会检视图 施工单位提交进度与监理单位检查情况对比4）对比分析完成后，将这些数据整理成 word 呈交业主单位。图 BIM 网页端-资料管理会议纪要通过 BIM 技术手段来实现监理工作的工期控制，能够直观、高效反映工期延误问题，为所有决策提供有效数据支撑，至此，本项目工期一直有效高效完成各项工作。 2. BIM 质安控制（1）原业务流程的质安控制：图 质安控制-原业务流程（2）BIM 质安控制流程：图 质安控制-BIM 流程1）监理人员正...
