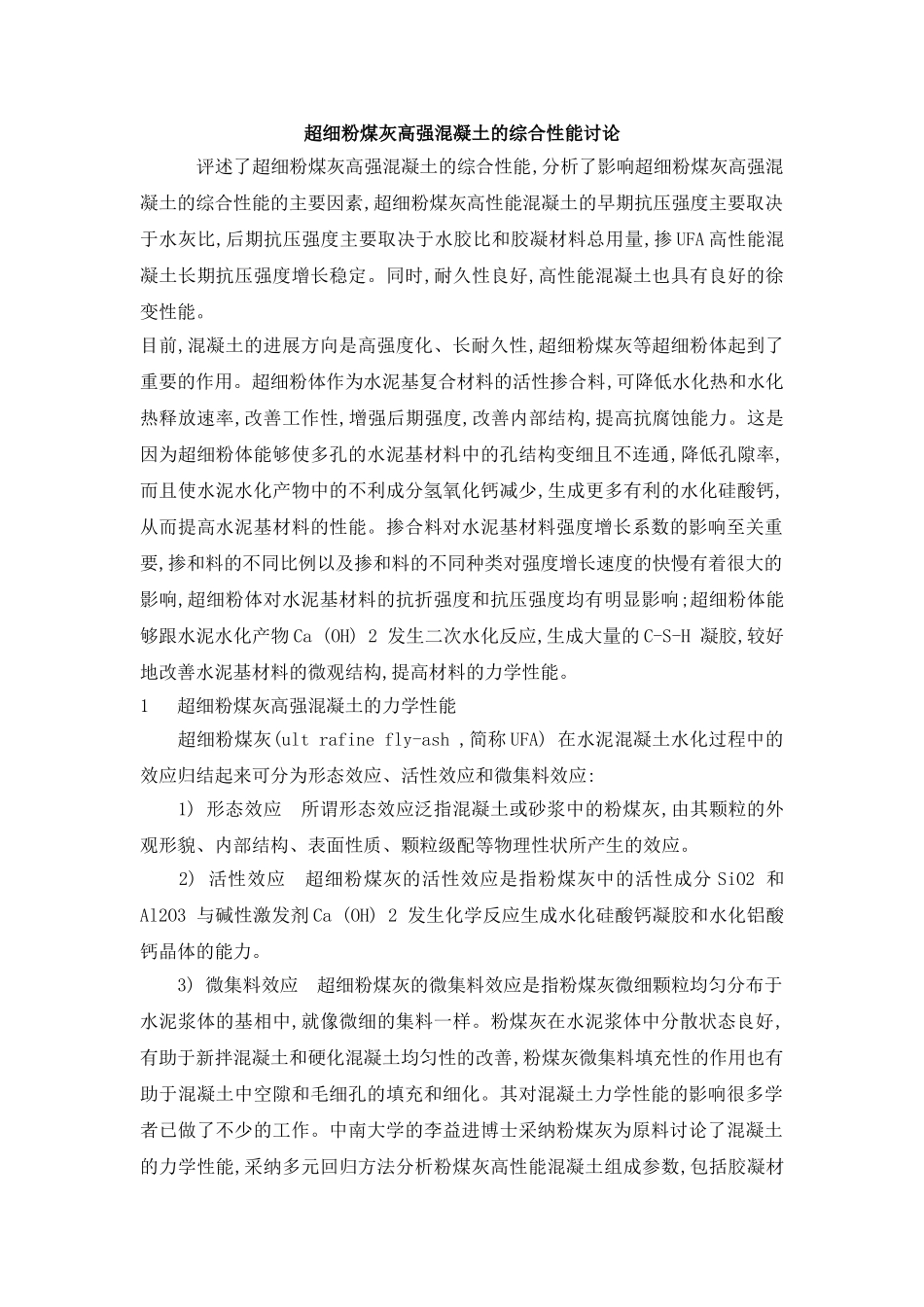

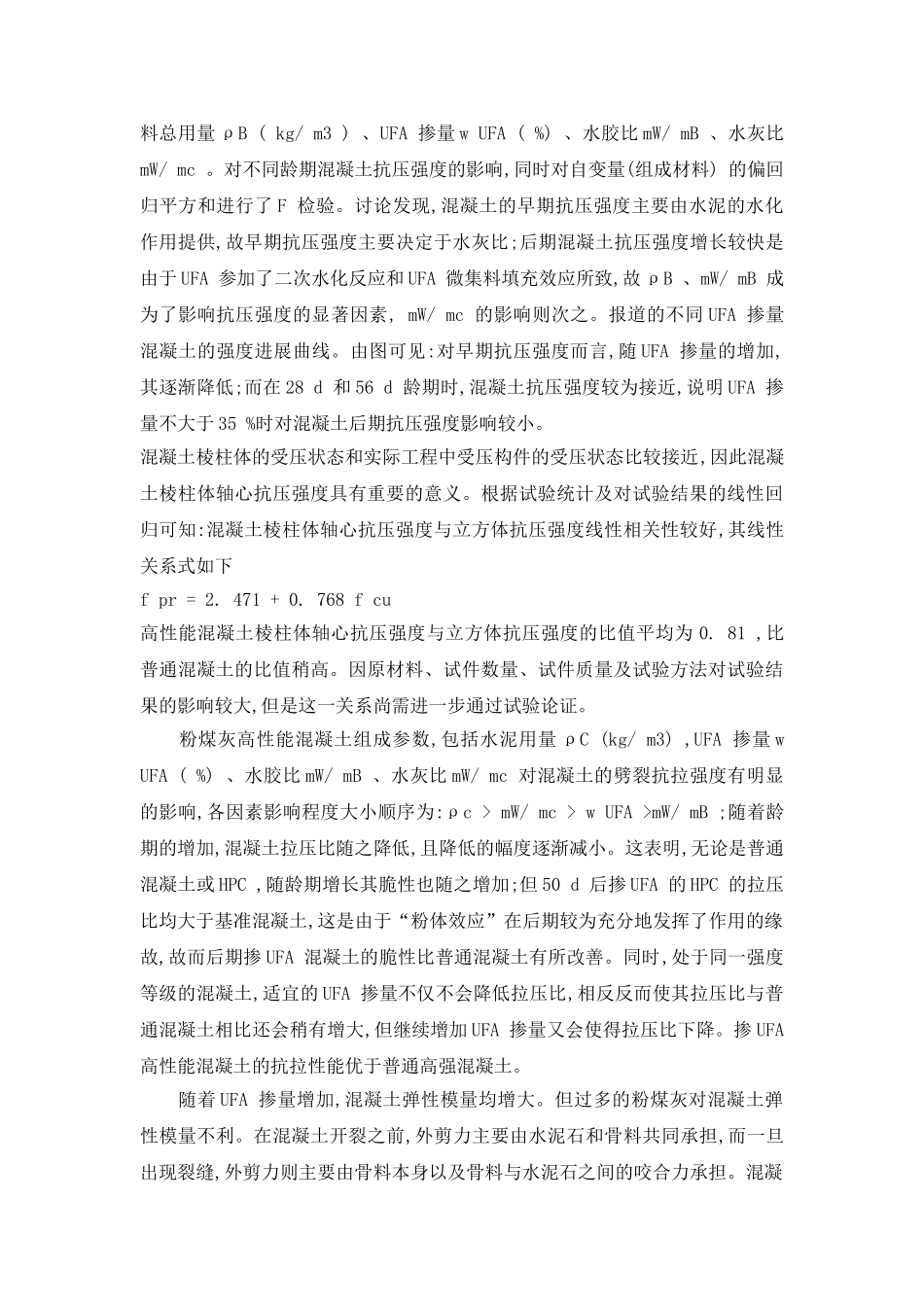

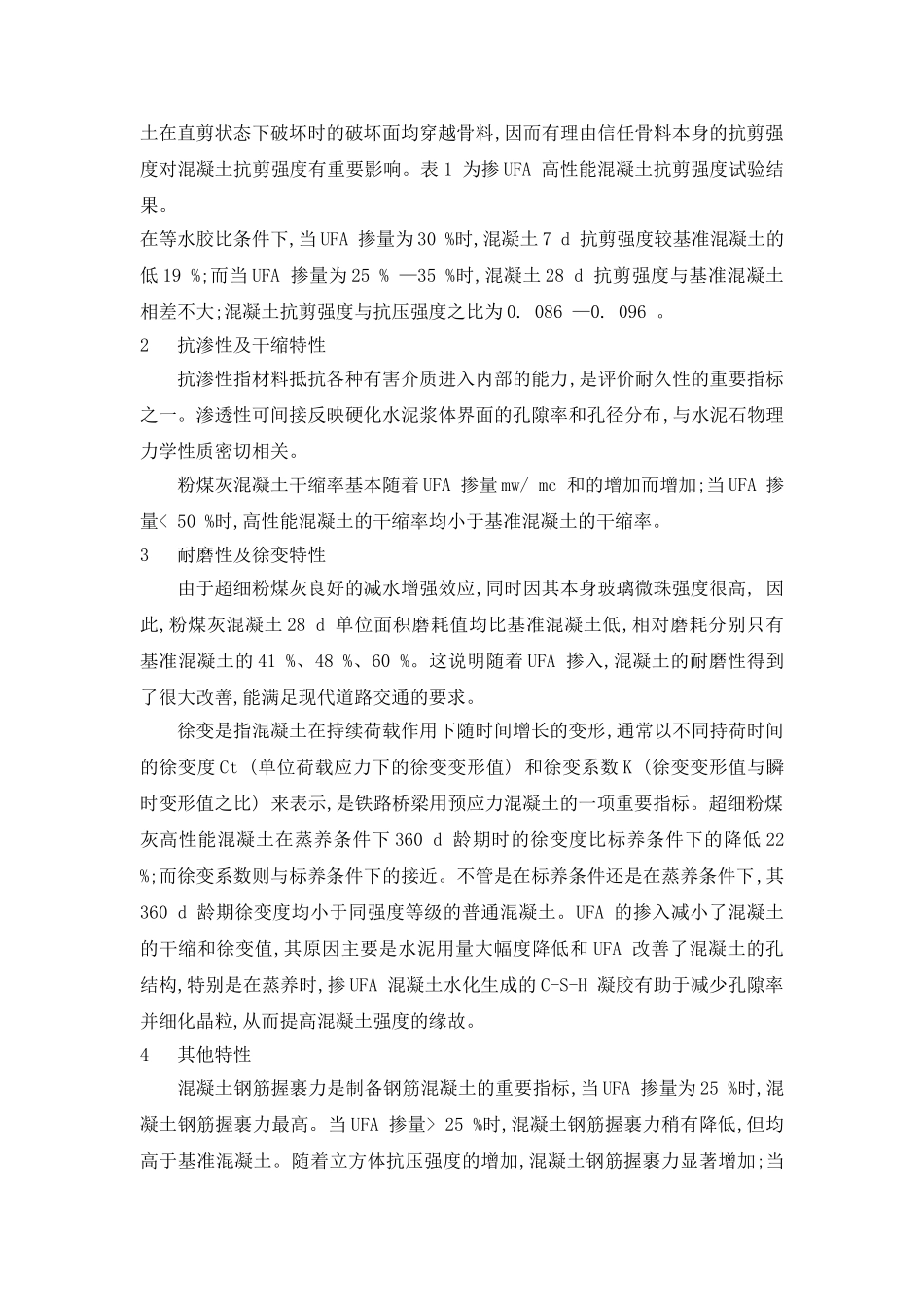

超细粉煤灰高强混凝土的综合性能讨论 评述了超细粉煤灰高强混凝土的综合性能,分析了影响超细粉煤灰高强混凝土的综合性能的主要因素,超细粉煤灰高性能混凝土的早期抗压强度主要取决于水灰比,后期抗压强度主要取决于水胶比和胶凝材料总用量,掺 UFA 高性能混凝土长期抗压强度增长稳定。同时,耐久性良好,高性能混凝土也具有良好的徐变性能。目前,混凝土的进展方向是高强度化、长耐久性,超细粉煤灰等超细粉体起到了重要的作用。超细粉体作为水泥基复合材料的活性掺合料,可降低水化热和水化热释放速率,改善工作性,增强后期强度,改善内部结构,提高抗腐蚀能力。这是因为超细粉体能够使多孔的水泥基材料中的孔结构变细且不连通,降低孔隙率,而且使水泥水化产物中的不利成分氢氧化钙减少,生成更多有利的水化硅酸钙,从而提高水泥基材料的性能。掺合料对水泥基材料强度增长系数的影响至关重要,掺和料的不同比例以及掺和料的不同种类对强度增长速度的快慢有着很大的影响,超细粉体对水泥基材料的抗折强度和抗压强度均有明显影响;超细粉体能够跟水泥水化产物 Ca (OH) 2 发生二次水化反应,生成大量的 C-S-H 凝胶,较好地改善水泥基材料的微观结构,提高材料的力学性能。1 超细粉煤灰高强混凝土的力学性能 超细粉煤灰(ult rafine fly-ash ,简称 UFA) 在水泥混凝土水化过程中的效应归结起来可分为形态效应、活性效应和微集料效应: 1) 形态效应 所谓形态效应泛指混凝土或砂浆中的粉煤灰,由其颗粒的外观形貌、内部结构、表面性质、颗粒级配等物理性状所产生的效应。 2) 活性效应 超细粉煤灰的活性效应是指粉煤灰中的活性成分 SiO2 和Al2O3 与碱性激发剂 Ca (OH) 2 发生化学反应生成水化硅酸钙凝胶和水化铝酸钙晶体的能力。 3) 微集料效应 超细粉煤灰的微集料效应是指粉煤灰微细颗粒均匀分布于水泥浆体的基相中,就像微细的集料一样。粉煤灰在水泥浆体中分散状态良好,有助于新拌混凝土和硬化混凝土均匀性的改善,粉煤灰微集料填充性的作用也有助于混凝土中空隙和毛细孔的填充和细化。其对混凝土力学性能的影响很多学者已做了不少的工作。中南大学的李益进博士采纳粉煤灰为原料讨论了混凝土的力学性能,采纳多元回归方法分析粉煤灰高性能混凝土组成参数,包括胶凝材料总用量 ρB ( kg/ m3 ) 、UFA 掺量 w UFA ( %) 、水胶比 mW/ mB 、水灰比mW/ mc 。对不同龄期混凝土抗压强度的影响,同时对自变量(组成材料) 的偏回归平方和进...
