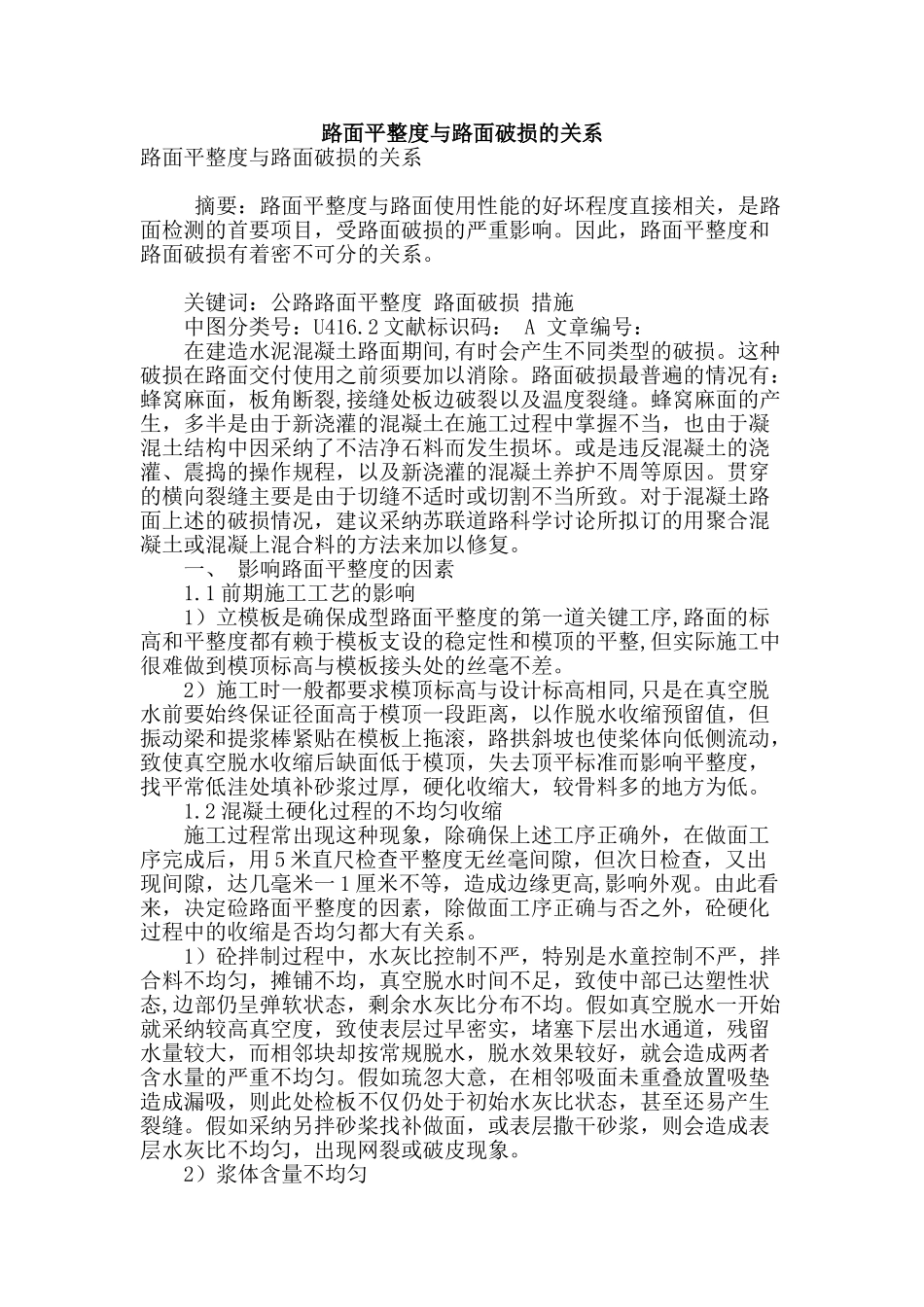

路面平整度与路面破损的关系

路面平整度与路面破损的关系路面平整度与路面破损的关系 摘要：路面平整度与路面使用性能的好坏程度直接相关，是路面检测的首要项目，受路面破损的严重影响。因此，路面平整度和路面破损有着密不可分的关系。 关键词：公路路面平整度 路面破损 措施 中图分类号：U416.2 文献标识码： A 文章编号： 在建造水泥混凝土路面期间,有时会产生不同类型的破损。这种破损在路面交付使用之前须要加以消除。路面破损最普遍的情况有：蜂窝麻面，板角断裂,接缝处板边破裂以及温度裂缝。蜂窝麻面的产生，多半是由于新浇灌的混凝土在施工过程中掌握不当，也由于凝混土结构中因采纳了不洁净石料而发生损坏。或是违反混凝土的浇灌、震捣的操作规程，以及新浇灌的混凝土养护不周等原因。贯穿的横向裂缝主要是由于切缝不适时或切割不当所致。对于混凝土路面上述的破损情况，建议采纳苏联道路科学讨论所拟订的用聚合混凝土或混凝上混合料的方法来加以修复。 一、 影响路面平整度的因素 1.1 前期施工工艺的影响 1）立模板是确保成型路面平整度的第一道关键工序,路面的标高和平整度都有赖于模板支设的稳定性和模顶的平整,但实际施工中很难做到模顶标高与模板接头处的丝毫不差。 2）施工时一般都要求模顶标高与设计标高相同,只是在真空脱水前要始终保证径面高于模顶一段距离，以作脱水收缩预留值，但振动梁和提浆棒紧贴在模板上拖滚，路拱斜坡也使桨体向低侧流动，致使真空脱水收缩后缺面低于模顶，失去顶平标准而影响平整度，找平常低洼处填补砂浆过厚，硬化收缩大，较骨料多的地方为低。 1.2 混凝土硬化过程的不均匀收缩 施工过程常出现这种现象，除确保上述工序正确外，在做面工序完成后，用 5 米直尺检查平整度无丝毫间隙，但次日检查，又出现间隙，达几毫米一 1 厘米不等，造成边缘更高,影响外观。由此看来，决定硷路面平整度的因素，除做面工序正确与否之外，砼硬化过程中的收缩是否均匀都大有关系。 1）砼拌制过程中，水灰比控制不严，特别是水童控制不严，拌合料不均匀，摊铺不均，真空脱水时间不足，致使中部已达塑性状态,边部仍呈弹软状态，剩余水灰比分布不均。假如真空脱水一开始就采纳较高真空度，致使表层过早密实，堵塞下层出水通道，残留水量较大，而相邻块却按常规脱水，脱水效果较好，就会造成两者含水量的严重不均匀。假如琉忽大意，在相邻吸面未重叠放置吸垫造成漏吸，则此处检板不仅仍处于初始水灰比状态，甚至还易产生裂缝。...
