软交换ip承载网的结构优化及运行维护

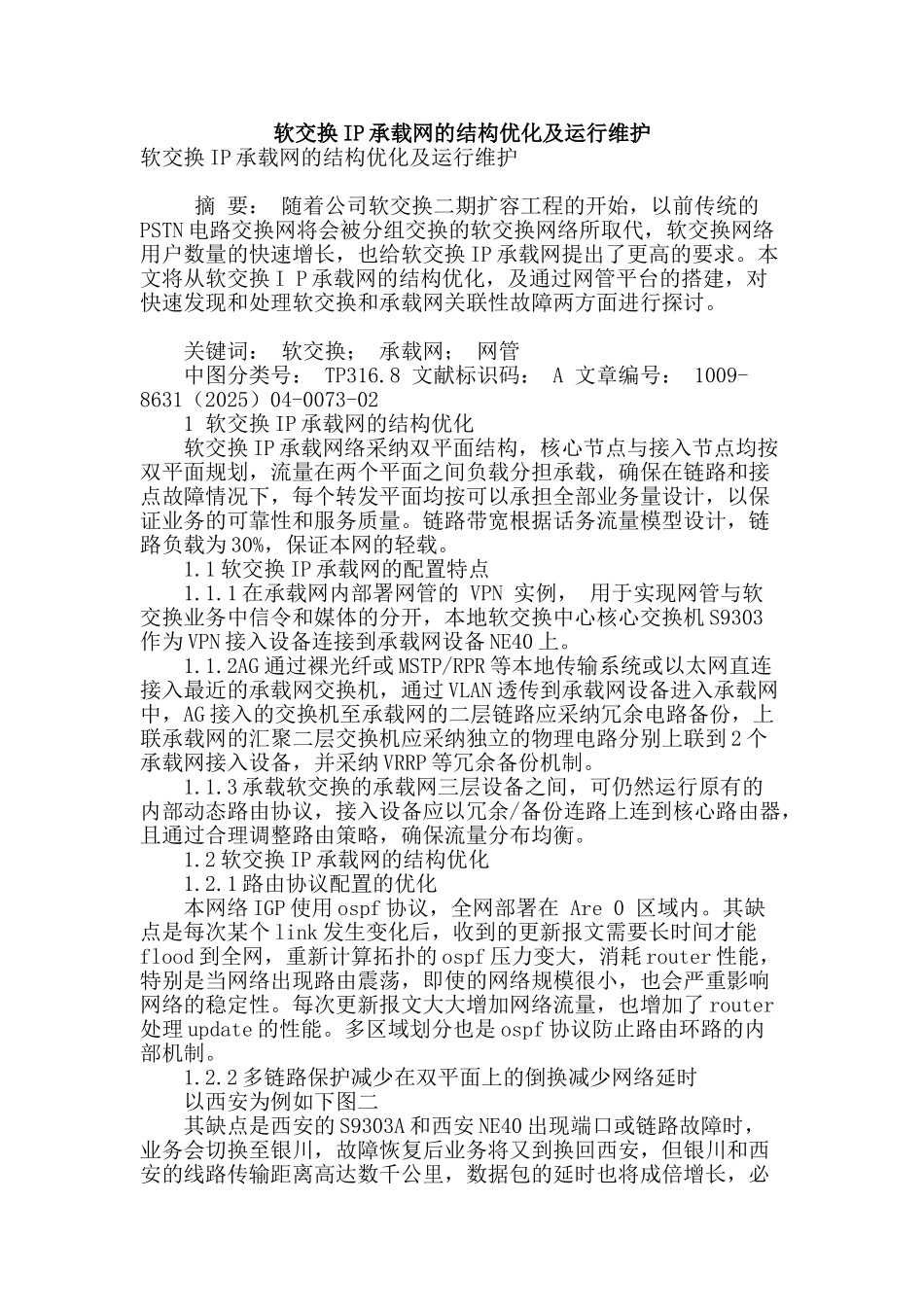

软交换 IP 承载网的结构优化及运行维护软交换 IP 承载网的结构优化及运行维护 摘 要： 随着公司软交换二期扩容工程的开始，以前传统的PSTN 电路交换网将会被分组交换的软交换网络所取代，软交换网络用户数量的快速增长，也给软交换 IP 承载网提出了更高的要求。本文将从软交换 I P 承载网的结构优化，及通过网管平台的搭建，对快速发现和处理软交换和承载网关联性故障两方面进行探讨。 关键词： 软交换； 承载网； 网管 中图分类号： TP316.8 文献标识码： A 文章编号： 1009-8631（2025）04-0073-02 1 软交换 IP 承载网的结构优化 软交换 IP 承载网络采纳双平面结构，核心节点与接入节点均按双平面规划，流量在两个平面之间负载分担承载，确保在链路和接点故障情况下，每个转发平面均按可以承担全部业务量设计，以保证业务的可靠性和服务质量。链路带宽根据话务流量模型设计，链路负载为 30%，保证本网的轻载。 1.1 软交换 IP 承载网的配置特点 1.1.1 在承载网内部署网管的 VPN 实例， 用于实现网管与软交换业务中信令和媒体的分开，本地软交换中心核心交换机 S9303作为 VPN 接入设备连接到承载网设备 NE40 上。 1.1.2AG 通过裸光纤或 MSTP/RPR 等本地传输系统或以太网直连接入最近的承载网交换机，通过 VLAN 透传到承载网设备进入承载网中，AG 接入的交换机至承载网的二层链路应采纳冗余电路备份，上联承载网的汇聚二层交换机应采纳独立的物理电路分别上联到 2 个承载网接入设备，并采纳 VRRP 等冗余备份机制。 1.1.3 承载软交换的承载网三层设备之间，可仍然运行原有的内部动态路由协议，接入设备应以冗余/备份连路上连到核心路由器，且通过合理调整路由策略，确保流量分布均衡。 1.2 软交换 IP 承载网的结构优化 1.2.1 路由协议配置的优化 本网络 IGP 使用 ospf 协议，全网部署在 Are 0 区域内。其缺点是每次某个 link 发生变化后，收到的更新报文需要长时间才能flood 到全网，重新计算拓扑的 ospf 压力变大，消耗 router 性能，特别是当网络出现路由震荡，即使的网络规模很小，也会严重影响网络的稳定性。每次更新报文大大增加网络流量，也增加了 router处理 update 的性能。多区域划分也是 ospf 协议防止路由环路的内部机制。 1.2.2 多链路保护减少在双平面上的倒换减少网络延时 以西安为例如下图二 其缺点是西安的 S9303A 和西安 NE40 出现端...
