轻型井点降水施工技术

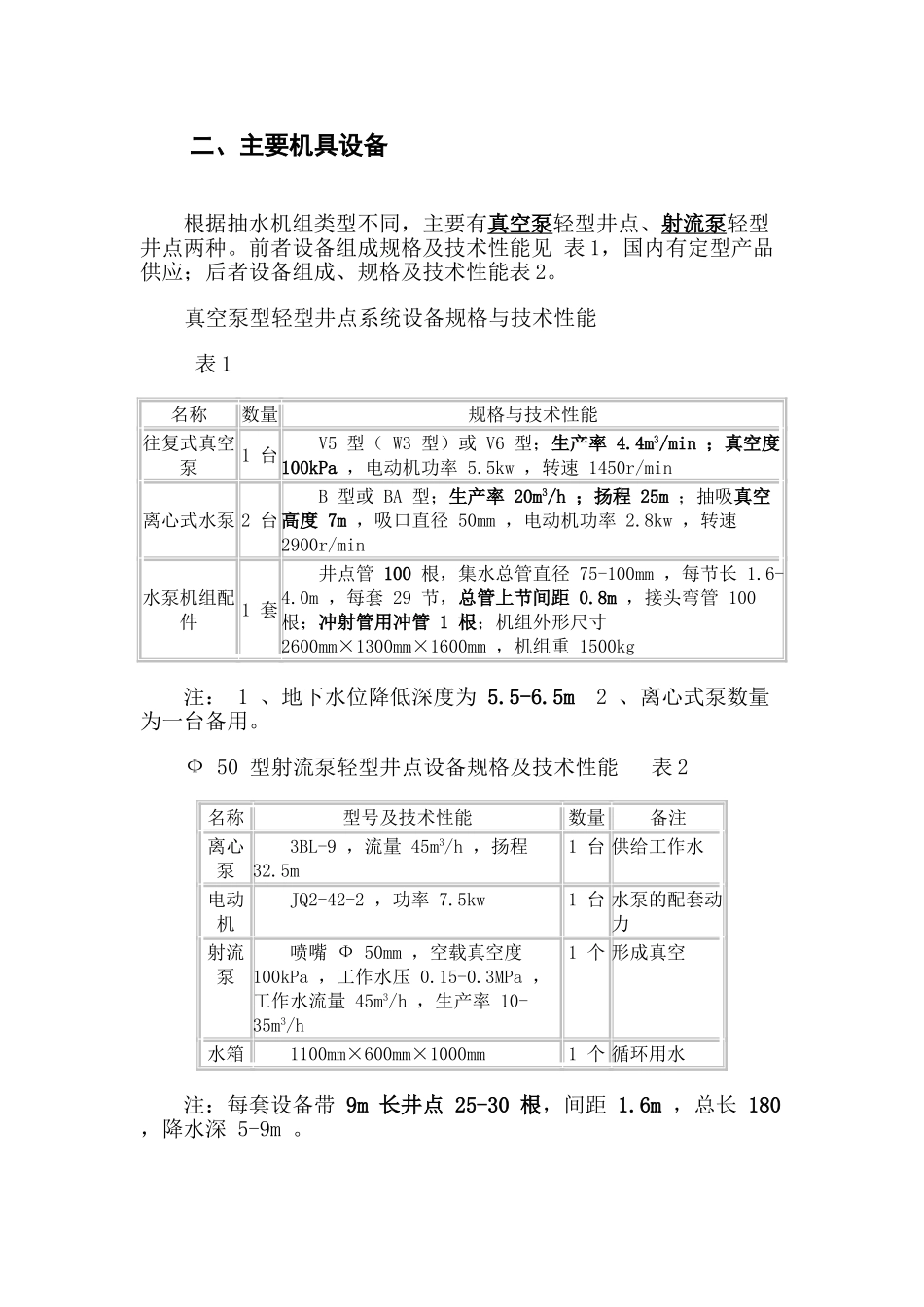

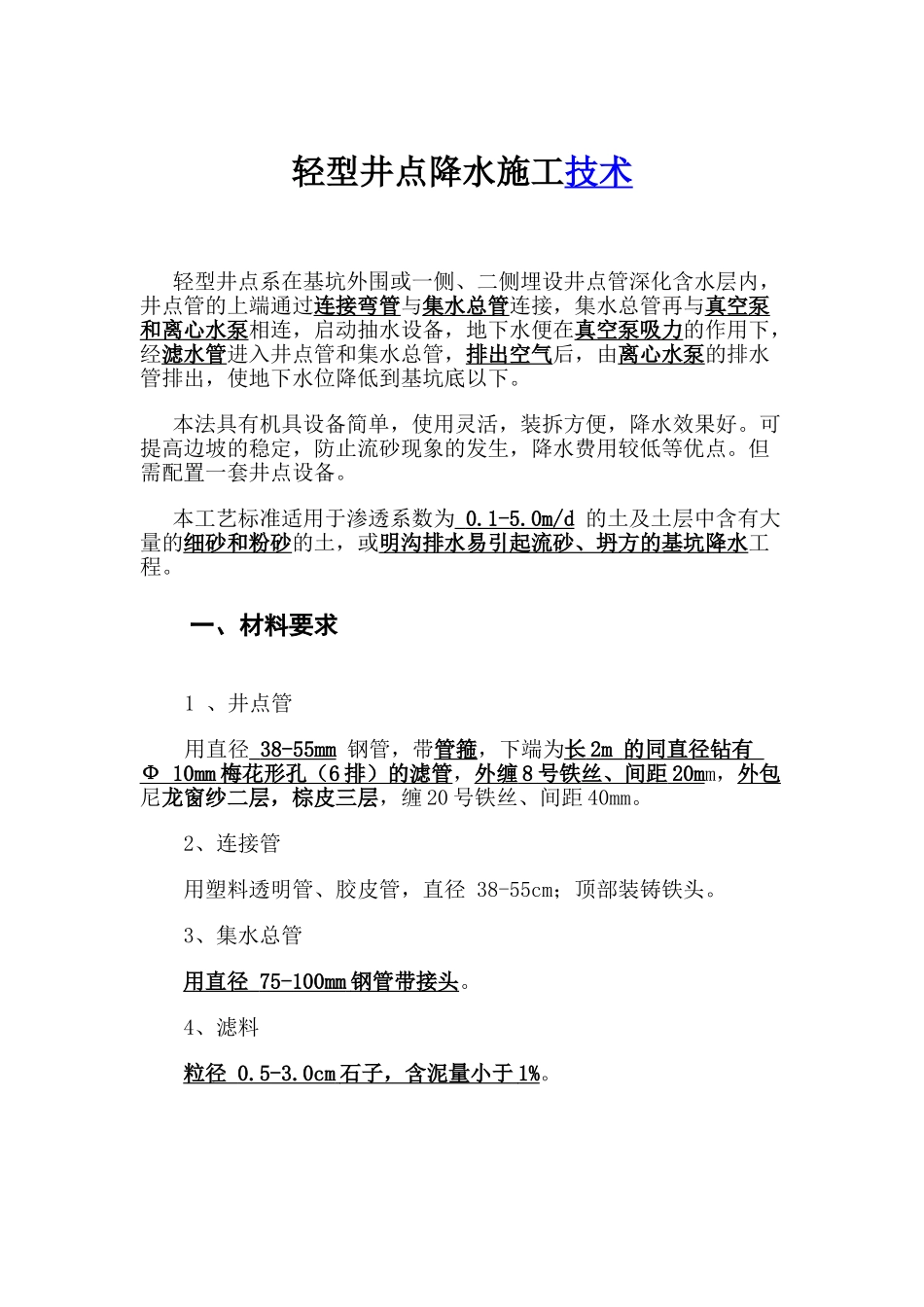

轻型井点降水施工技术轻型井点系在基坑外围或一侧、二侧埋设井点管深化含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降低到基坑底以下。本法具有机具设备简单，使用灵活，装拆方便，降水效果好。可提高边坡的稳定，防止流砂现象的发生，降水费用较低等优点。但需配置一套井点设备。本工艺标准适用于渗透系数为 0.1-5.0m/d 的土及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。 一、材料要求 1 、井点管 用直径 38-55mm 钢管，带管箍，下端为长 2m 的同直径钻有 Ф 10mm 梅花形孔（ 6 排）的滤管 ，外缠 8 号铁丝、间距 20m m，外包尼龙窗纱二层，棕皮三层，缠 20 号铁丝、间距 40mm。 2、连接管 用塑料透明管、胶皮管，直径 38-55cm；顶部装铸铁头。 3、集水总管 用直径 75-100mm 钢管带接头 。 4、滤料 粒径 0.5-3.0cm 石子，含泥量小于 1% 。 二、主要机具设备 根据抽水机组类型不同，主要有真空泵轻型井点、射流泵轻型井点两种。前者设备组成规格及技术性能见 表 1，国内有定型产品供应；后者设备组成、规格及技术性能表 2。 真空泵型轻型井点系统设备规格与技术性能 表 1 名称 数量 规格与技术性能 往复式真空泵 1 台 V5 型（ W3 型）或 V6 型；生产率 4.4m3/min ；真空度 100kPa ，电动机功率 5.5kw ，转速 1450r/min 离心式水泵 2 台 B 型或 BA 型；生产率 20m3/h ；扬程 25m ；抽吸真空高度 7m ，吸口直径 50mm ，电动机功率 2.8kw ，转速 2900r/min 水泵机组配件 1 套 井点管 100 根，集水总管直径 75-100mm ，每节长 1.6-4.0m ，每套 29 节，总管上节间距 0.8m ，接头弯管 100 根；冲射管用冲管 1 根；机组外形尺寸 2600mm×1300mm×1600mm ，机组重 1500kg 注： 1 、地下水位降低深度为 5.5-6.5m 2 、离心式泵数量为一台备用。 Ф 50 型射流泵轻型井点设备规格及技术性能 表 2 名称 型号及技术性能 数量 备注 离心泵 3BL-9 ，流量 45m3/h ，扬程 32.5m 1 台 供给工作水 电动机 JQ2-42-2 ，功率 7.5kw 1 台 水泵的配套动力 射流泵 喷嘴 Ф 50mm ，空载真空度 100kPa ，工作水压 0....
