轻钢厂房生产车间毕业设计计算书

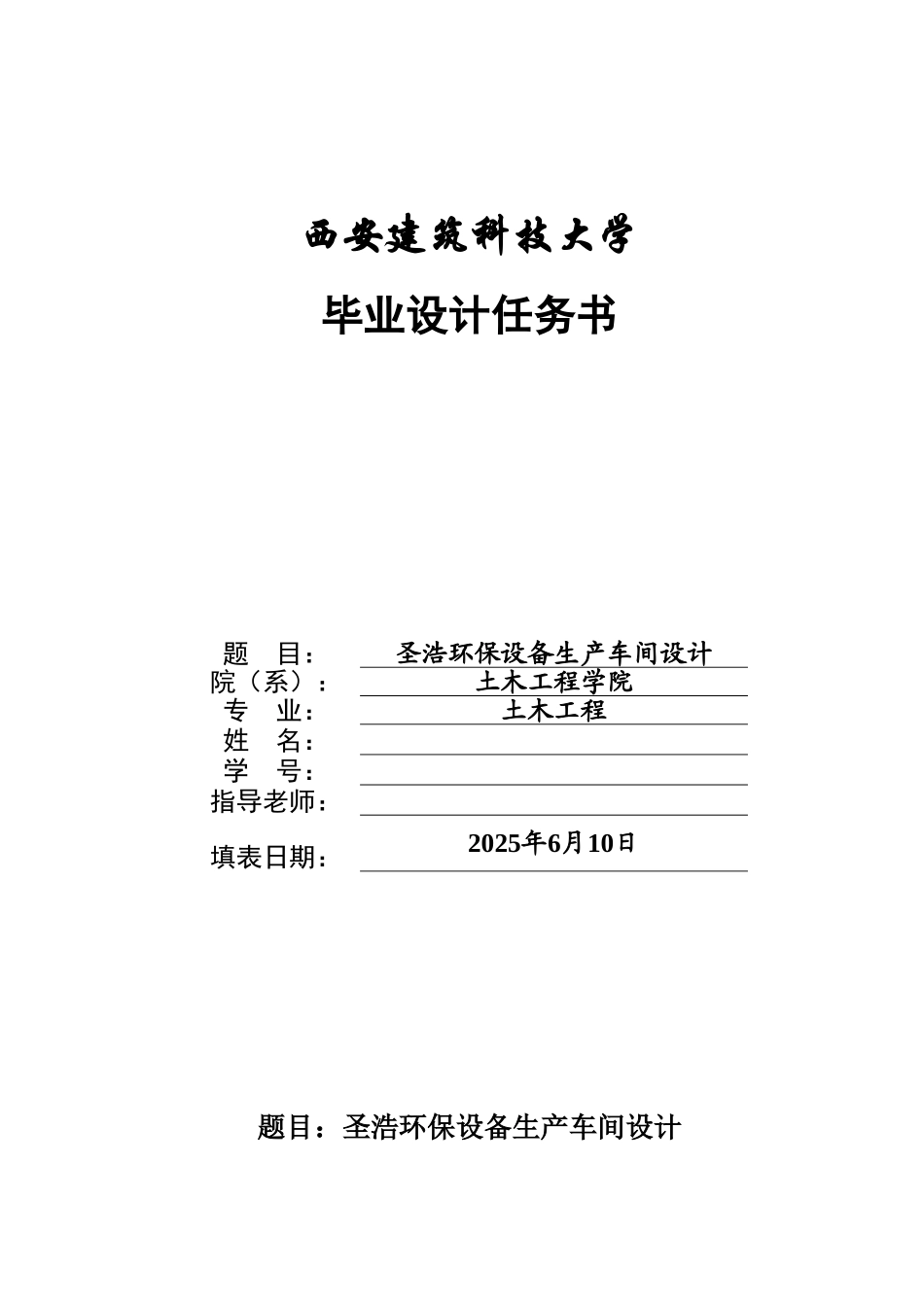

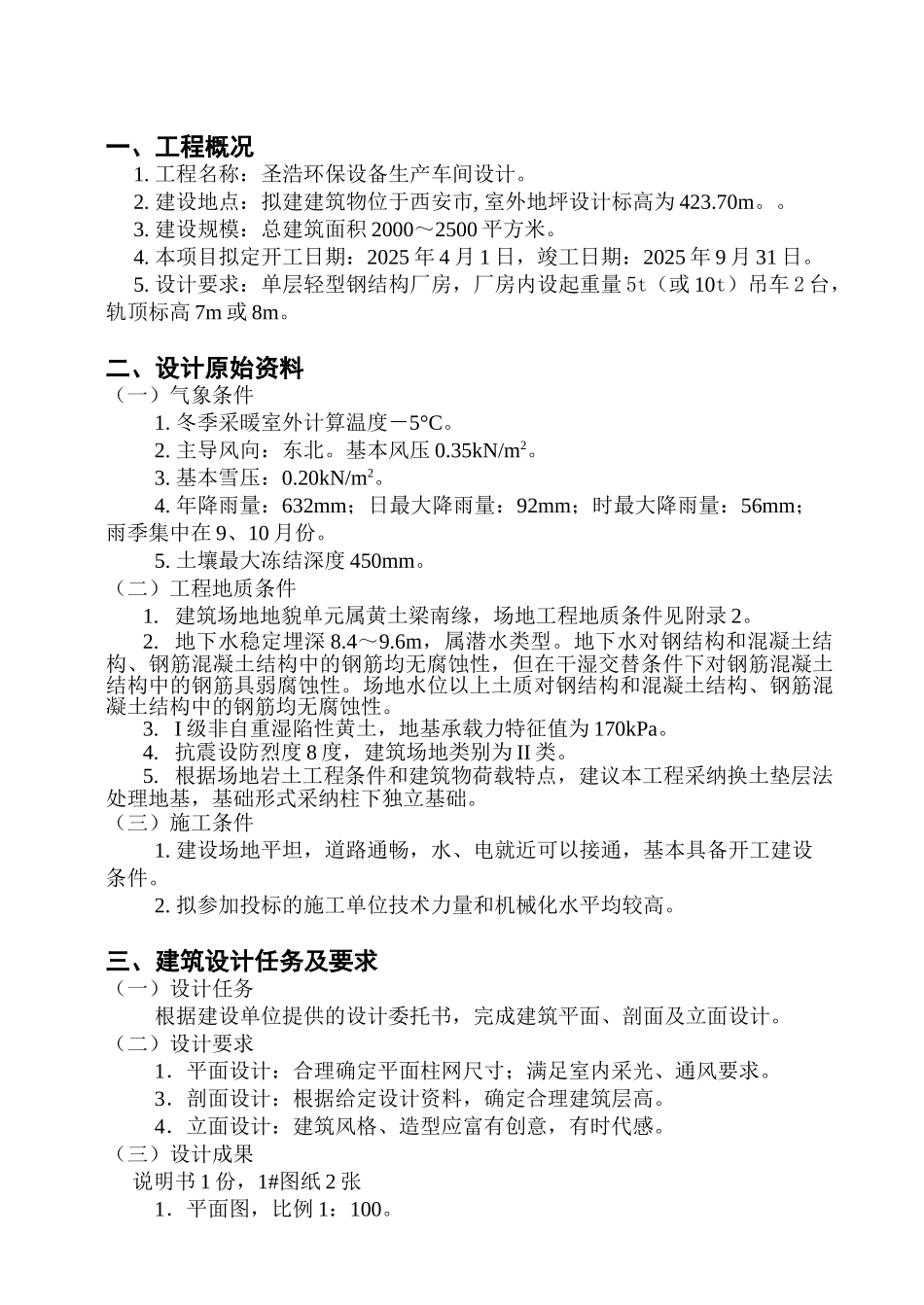

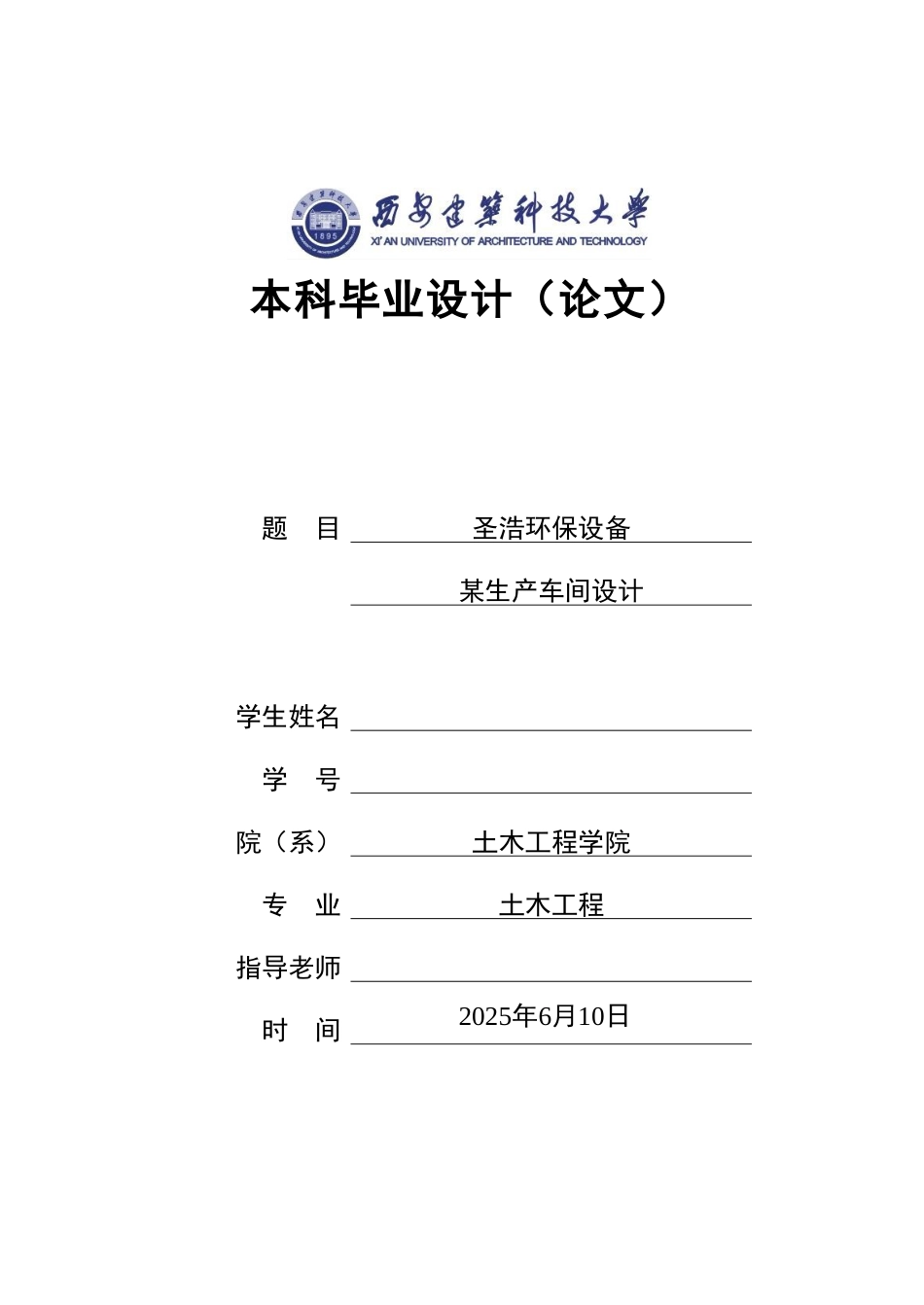

本科毕业设计（论文）题 目圣浩环保设备某生产车间设计学生姓名 学 号院（系）土木工程学院专 业土木工程指导老师时 间 2025年6月10日西安建筑科技大学毕业设计任务书题 目：圣浩环保设备生产车间设计院（系）：土木工程学院专 业：土木工程姓 名：学 号：指导老师：填表日期：2025年6月10日题目：圣浩环保设备生产车间设计一、工程概况1. 工程名称：圣浩环保设备生产车间设计。2. 建设地点：拟建建筑物位于西安市, 室外地坪设计标高为 423.70m。。3. 建设规模：总建筑面积 2000～2500 平方米。4. 本项目拟定开工日期：2025 年 4 月 1 日，竣工日期：2025 年 9 月 31 日。 5. 设计要求：单层轻型钢结构厂房，厂房内设起重量 5t（或 10t）吊车 2 台，轨顶标高 7m 或 8m。二、设计原始资料（一）气象条件1. 冬季采暖室外计算温度－5°C。2. 主导风向：东北。基本风压 0.35kN/m2。3. 基本雪压：0.20kN/m2。4. 年降雨量：632mm；日最大降雨量：92mm；时最大降雨量：56mm；雨季集中在 9、10 月份。5. 土壤最大冻结深度 450mm。（二）工程地质条件1. 建筑场地地貌单元属黄土梁南缘，场地工程地质条件见附录 2。2. 地下水稳定埋深 8.4～9.6m，属潜水类型。地下水对钢结构和混凝土结构、钢筋混凝土结构中的钢筋均无腐蚀性，但在干湿交替条件下对钢筋混凝土结构中的钢筋具弱腐蚀性。场地水位以上土质对钢结构和混凝土结构、钢筋混凝土结构中的钢筋均无腐蚀性。3. I 级非自重湿陷性黄土，地基承载力特征值为 170kPa。4. 抗震设防烈度 8 度，建筑场地类别为 II 类。5. 根据场地岩土工程条件和建筑物荷载特点，建议本工程采纳换土垫层法处理地基，基础形式采纳柱下独立基础。（三）施工条件1. 建设场地平坦，道路通畅，水、电就近可以接通，基本具备开工建设条件。2. 拟参加投标的施工单位技术力量和机械化水平均较高。三、建筑设计任务及要求（一）设计任务根据建设单位提供的设计委托书，完成建筑平面、剖面及立面设计。（二）设计要求1．平面设计：合理确定平面柱网尺寸；满足室内采光、通风要求。3．剖面设计：根据给定设计资料，确定合理建筑层高。4．立面设计：建筑风格、造型应富有创意，有时代感。（三）设计成果 说明书 1 份，1#图纸 2 张1．平面图，比例 1：100。2．立面图：正立面，侧立面各一个，比例 1：100。3．剖面图，比例 1：100。4．节点详图：不少于 5 个，其中要...
