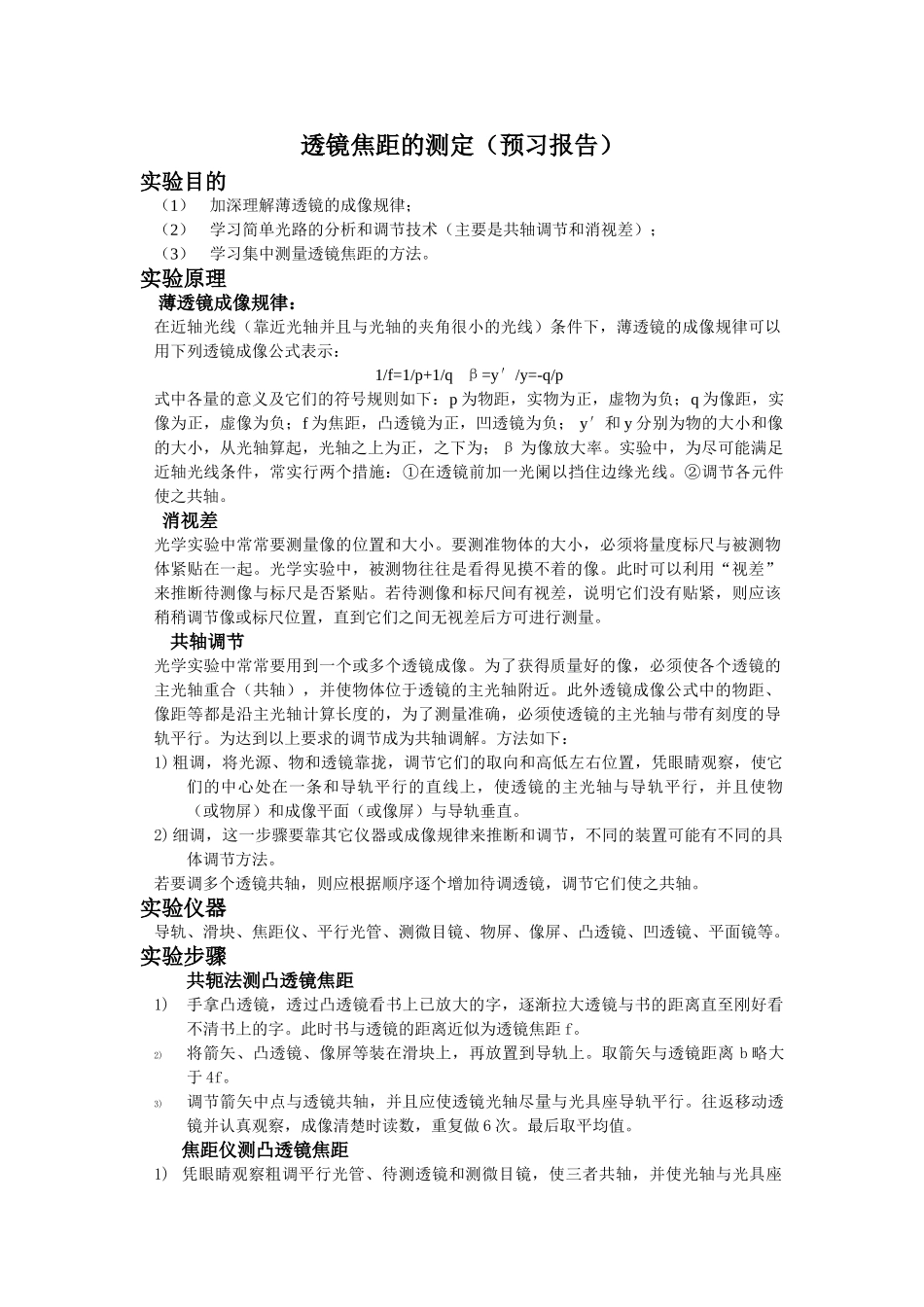

透镜焦距的测定（预习报告）实验目的（1）加深理解薄透镜的成像规律；（2）学习简单光路的分析和调节技术（主要是共轴调节和消视差）；（3）学习集中测量透镜焦距的方法。实验原理 薄透镜成像规律：在近轴光线（靠近光轴并且与光轴的夹角很小的光线）条件下，薄透镜的成像规律可以用下列透镜成像公式表示：1/f=1/p+1/q β=y′/y=-q/p式中各量的意义及它们的符号规则如下：p 为物距，实物为正，虚物为负；q 为像距，实像为正，虚像为负；f 为焦距，凸透镜为正，凹透镜为负； y′和 y 分别为物的大小和像的大小，从光轴算起，光轴之上为正，之下为；β 为像放大率。实验中，为尽可能满足近轴光线条件，常实行两个措施：①在透镜前加一光阑以挡住边缘光线。②调节各元件使之共轴。 消视差光学实验中常常要测量像的位置和大小。要测准物体的大小，必须将量度标尺与被测物体紧贴在一起。光学实验中，被测物往往是看得见摸不着的像。此时可以利用“视差”来推断待测像与标尺是否紧贴。若待测像和标尺间有视差，说明它们没有贴紧，则应该稍稍调节像或标尺位置，直到它们之间无视差后方可进行测量。 共轴调节光学实验中常常要用到一个或多个透镜成像。为了获得质量好的像，必须使各个透镜的主光轴重合（共轴），并使物体位于透镜的主光轴附近。此外透镜成像公式中的物距、像距等都是沿主光轴计算长度的，为了测量准确，必须使透镜的主光轴与带有刻度的导轨平行。为达到以上要求的调节成为共轴调解。方法如下：1)粗调，将光源、物和透镜靠拢，调节它们的取向和高低左右位置，凭眼睛观察，使它们的中心处在一条和导轨平行的直线上，使透镜的主光轴与导轨平行，并且使物（或物屏）和成像平面（或像屏）与导轨垂直。2)细调，这一步骤要靠其它仪器或成像规律来推断和调节，不同的装置可能有不同的具体调节方法。若要调多个透镜共轴，则应根据顺序逐个增加待调透镜，调节它们使之共轴。实验仪器导轨、滑块、焦距仪、平行光管、测微目镜、物屏、像屏、凸透镜、凹透镜、平面镜等。实验步骤 共轭法测凸透镜焦距1)手拿凸透镜，透过凸透镜看书上已放大的字，逐渐拉大透镜与书的距离直至刚好看不清书上的字。此时书与透镜的距离近似为透镜焦距 f。2)将箭矢、凸透镜、像屏等装在滑块上，再放置到导轨上。取箭矢与透镜距离 b 略大于 4f。3)调节箭矢中点与透镜共轴，并且应使透镜光轴尽量与光具座导轨平行。往返移动透镜并认真观察，成像清楚时读数，重复...
