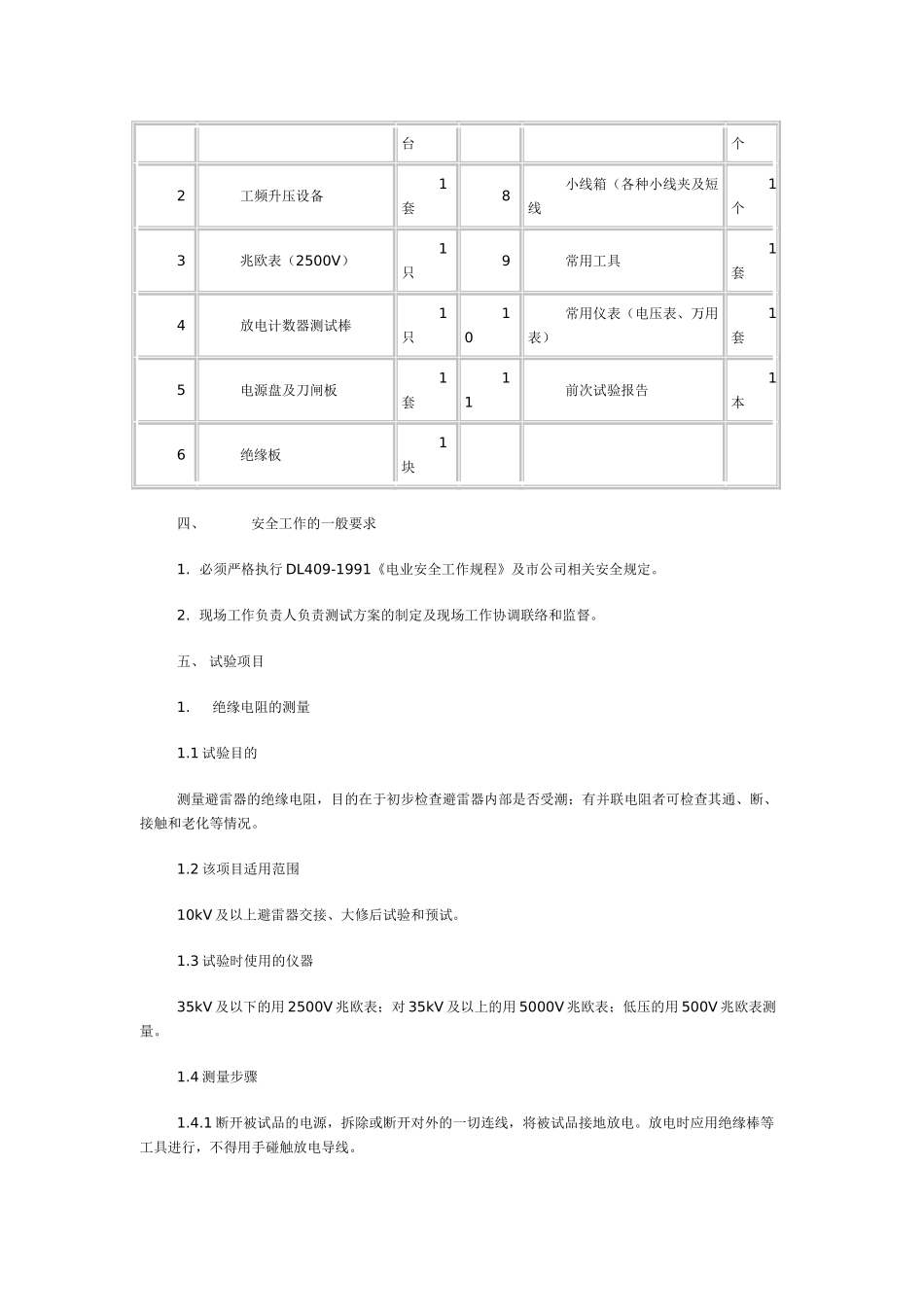

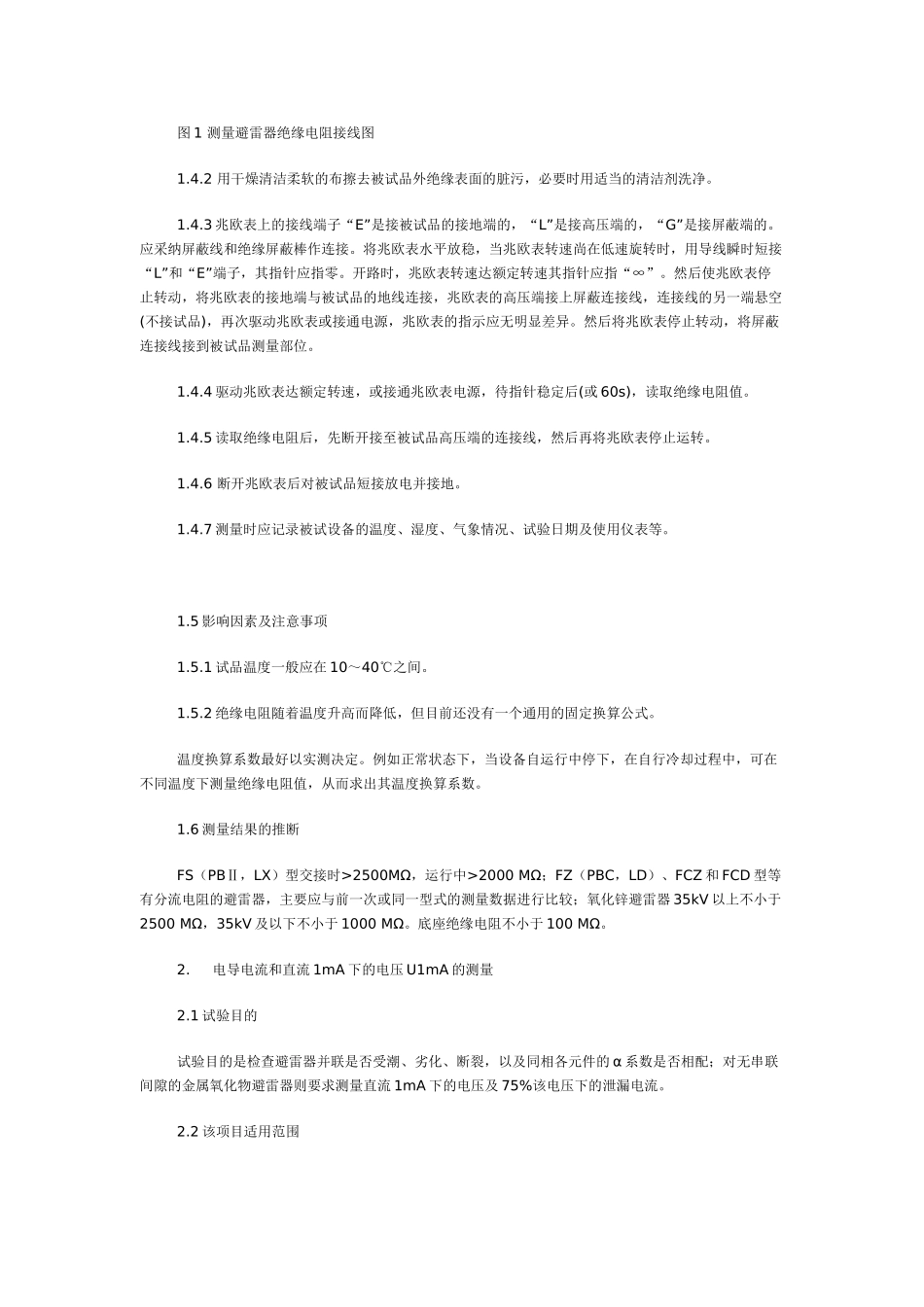

避雷器电气试验标准化作业指导书（试行）一、 适用范围本作业指导书适用于避雷器交接或预试工作。二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、 试验设备、仪器及有关专用工具1. 交接及大修后试验所需仪器及设备材料： 序号试验所用设备（材料）数量序号试验所用设备（材料）数量1高压直流发生器1台7绝缘板1块2泄漏电流测试仪1套8温湿度计1个3工频升压设备1只9小线箱（各种小线夹及短线1个4兆欧表（2500V）1只10常用工具1套5放电计数器测试棒1套11常用仪表（电压表、万用表）1套6电源盘及刀闸板2副12前次试验报告1本2. 预防性试验所需仪器及设备材料： 序号试验所用设备（材料）数量序号试验所用设备（材料）数量1高压直流发生器17温湿度计1台个2工频升压设备1套8小线箱（各种小线夹及短线1个3兆欧表（2500V）1只9常用工具1套4放电计数器测试棒1只10常用仪表（电压表、万用表）1套5电源盘及刀闸板1套11前次试验报告1本6绝缘板1块 四、 安全工作的一般要求1. 必须严格执行 DL409-1991《电业安全工作规程》及市公司相关安全规定。2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。五、 试验项目1. 绝缘电阻的测量1.1 试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。1.2 该项目适用范围10kV 及以上避雷器交接、大修后试验和预试。1.3 试验时使用的仪器35kV 及以下的用 2500V 兆欧表；对 35kV 及以上的用 5000V 兆欧表；低压的用 500V 兆欧表测量。1.4 测量步骤1.4.1 断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。图 1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。1.4.3 兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。应采纳屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。开路时，兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱...
