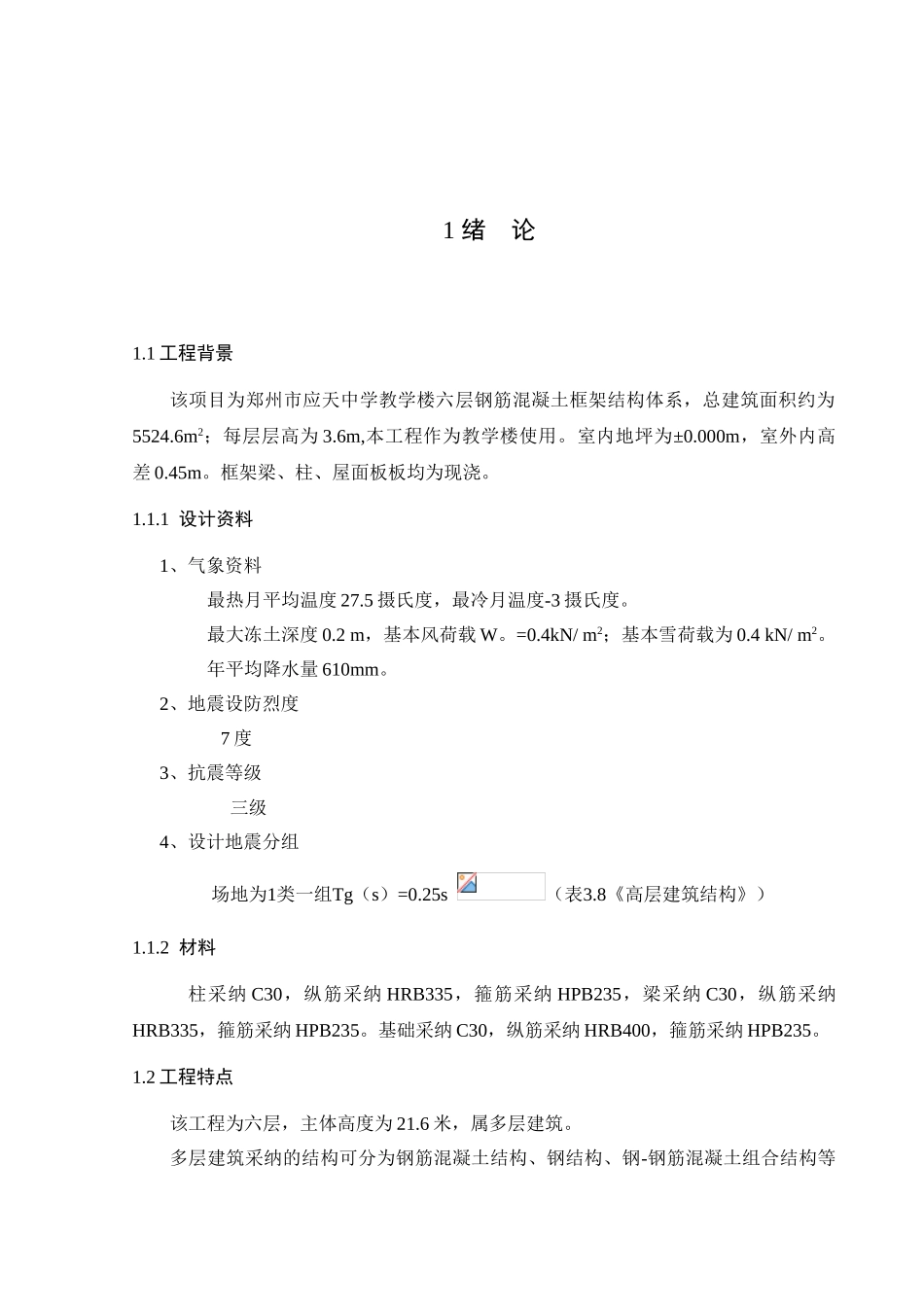

1 绪 论1.1 工程背景该项目为郑州市应天中学教学楼六层钢筋混凝土框架结构体系，总建筑面积约为5524.6m2；每层层高为 3.6m,本工程作为教学楼使用。室内地坪为±0.000m，室外内高差 0.45m。框架梁、柱、屋面板板均为现浇。1.1.1 设计资料1、气象资料最热月平均温度 27.5 摄氏度，最冷月温度-3 摄氏度。最大冻土深度 0.2 m，基本风荷载 W。=0.4kN/ m2；基本雪荷载为 0.4 kN/ m2。年平均降水量 610mm。2、地震设防烈度7 度3、抗震等级三级4、设计地震分组场地为1类一组Tg（s）=0.25s （表3.8《高层建筑结构》）1.1.2 材料柱采纳 C30，纵筋采纳 HRB335，箍筋采纳 HPB235，梁采纳 C30，纵筋采纳HRB335，箍筋采纳 HPB235。基础采纳 C30，纵筋采纳 HRB400，箍筋采纳 HPB235。1.2 工程特点该工程为六层，主体高度为 21.6 米，属多层建筑。多层建筑采纳的结构可分为钢筋混凝土结构、钢结构、钢-钢筋混凝土组合结构等类型。根据不同结构类型的特点，正确选用材料，就成为经济合理地建造多层建筑的一个重要方面。经过结构论证以及设计任务书等实际情况，以及本建筑自身的特点，决定采纳钢筋混凝土结构。在高层建筑中，抵抗水平力成为确定和设计结构体系的关键问题。高层建筑中常用的结构体系有框架、剪力墙、框架-剪力墙、筒体以及它们的组合。高层建筑随着层数和高度的增加水平作用对高层建筑机构安全的控制作用更加显著，包括地震作用和风荷载，高层建筑的承载能力、抗侧刚度、抗震性能、材料用量和造价高低，与其所采纳的机构体系又密切的相关。不同的结构体系，适用于不同的层数、高度和功能。框架结构体系是由梁、柱构件通过节点连接构成，既承受竖向荷载，也承受水平荷载的结构体系。这种体系适用于多层建筑及高度不大的高层建筑。本建筑采纳的是框架机构体系，框架结构的优点是建筑平面布置灵活，框架结构可通过合理的设计，使之具有良好的抗震性能；框架结构构件类型少，易于标准化、定型化；可以采纳预制构件，也易于采纳定型模板而做成现浇结构，本建筑采纳的现浇结构。 由于本次设计是教学楼设计，要求有灵活的空间布置，和较高的抗震等级，故采纳钢筋混凝土框架结构体系。1.3 本章小结本章主要论述了本次设计的工程概况、相关的设计资料、高层建筑的一些特点以及综合本次设计所确定的结构体系类型。2 框架结构计算2.1工程概况该项目为六层钢筋混凝土框架结构体系，总建筑面积约为5524.6 m2；底层层高为3.6 m...
