采暖设计计算书

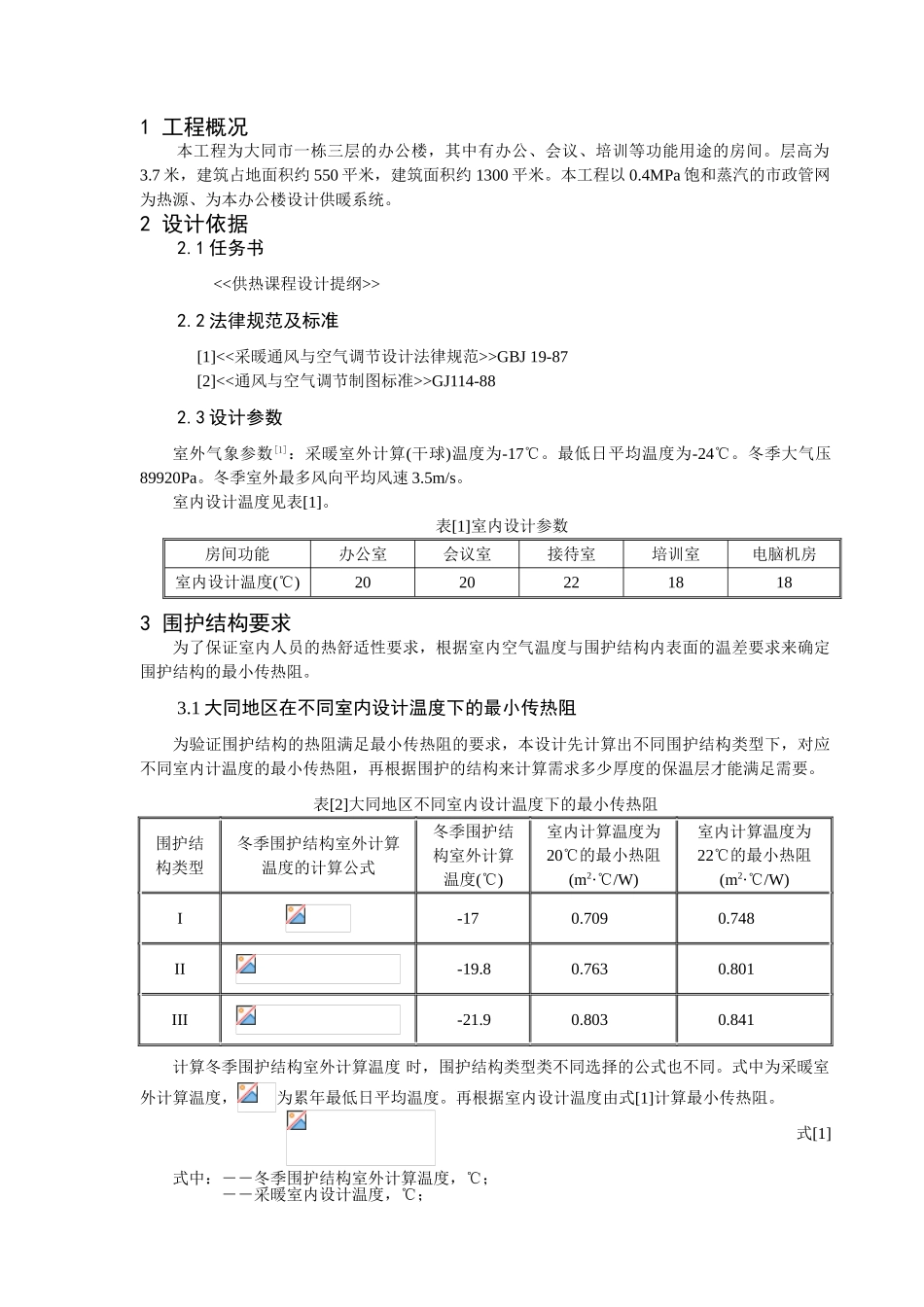

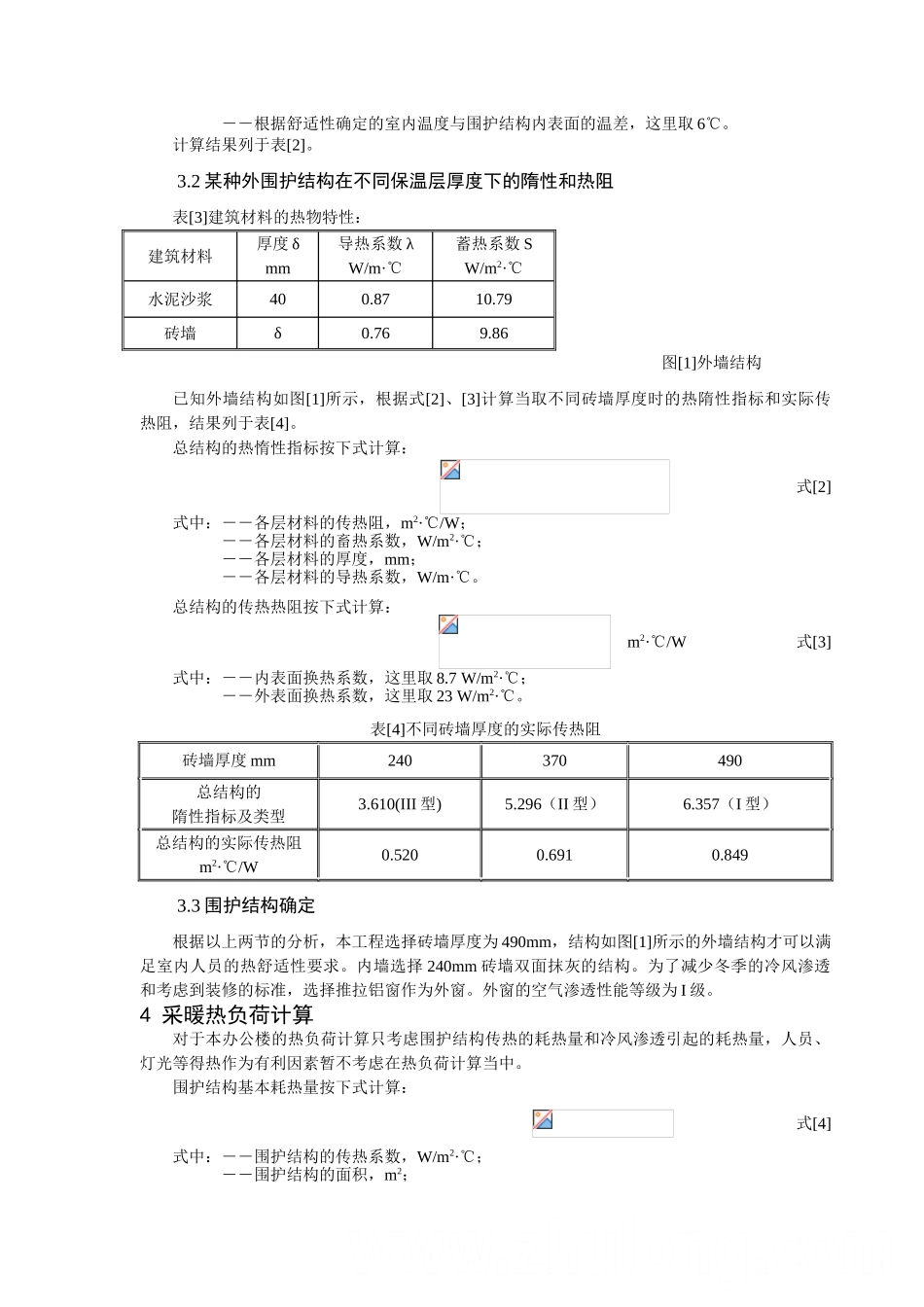

1 工程概况 本工程为大同市一栋三层的办公楼，其中有办公、会议、培训等功能用途的房间。层高为3.7 米，建筑占地面积约 550 平米，建筑面积约 1300 平米。本工程以 0.4MPa 饱和蒸汽的市政管网为热源、为本办公楼设计供暖系统。2 设计依据2.1 任务书<<供热课程设计提纲>>2.2 法律规范及标准[1]<<采暖通风与空气调节设计法律规范>>GBJ 19-87[2]<<通风与空气调节制图标准>>GJ114-882.3 设计参数室外气象参数[1]：采暖室外计算(干球)温度为-17℃。最低日平均温度为-24℃。冬季大气压89920Pa。冬季室外最多风向平均风速 3.5m/s。室内设计温度见表[1]。表[1]室内设计参数房间功能办公室会议室接待室培训室电脑机房室内设计温度(℃)20202218183 围护结构要求为了保证室内人员的热舒适性要求，根据室内空气温度与围护结构内表面的温差要求来确定围护结构的最小传热阻。3.1 大同地区在不同室内设计温度下的最小传热阻为验证围护结构的热阻满足最小传热阻的要求，本设计先计算出不同围护结构类型下，对应不同室内计温度的最小传热阻，再根据围护的结构来计算需求多少厚度的保温层才能满足需要。表[2]大同地区不同室内设计温度下的最小传热阻围护结构类型冬季围护结构室外计算温度的计算公式冬季围护结构室外计算温度(℃)室内计算温度为20℃的最小热阻(m2·℃/W)室内计算温度为22℃的最小热阻(m2·℃/W)I-170.7090.748II-19.80.7630.801III-21.90.8030.841计算冬季围护结构室外计算温度 时，围护结构类型类不同选择的公式也不同。式中为采暖室外计算温度，为累年最低日平均温度。再根据室内设计温度由式[1]计算最小传热阻。 式[1]式中：――冬季围护结构室外计算温度，℃；――采暖室内设计温度，℃；――根据舒适性确定的室内温度与围护结构内表面的温差，这里取 6℃。计算结果列于表[2]。3.2 某种外围护结构在不同保温层厚度下的隋性和热阻表[3]建筑材料的热物特性：建筑材料厚度 δmm导热系数 λW/m·℃蓄热系数 SW/m2·℃水泥沙浆400.8710.79砖墙δ0.769.86图[1]外墙结构已知外墙结构如图[1]所示，根据式[2]、[3]计算当取不同砖墙厚度时的热隋性指标和实际传热阻，结果列于表[4]。总结构的热惰性指标按下式计算： 式[2]式中：――各层材料的传热阻，m2·℃/W；――各层材料的畜热系数，W/m2·℃；――各层材料的厚度，mm；――各层材料的导热系数，W/m·℃。总结构的传热热阻按下式计算： m2·℃/W 式[3]式中：――内表面换热...
