重力坝毕业设计

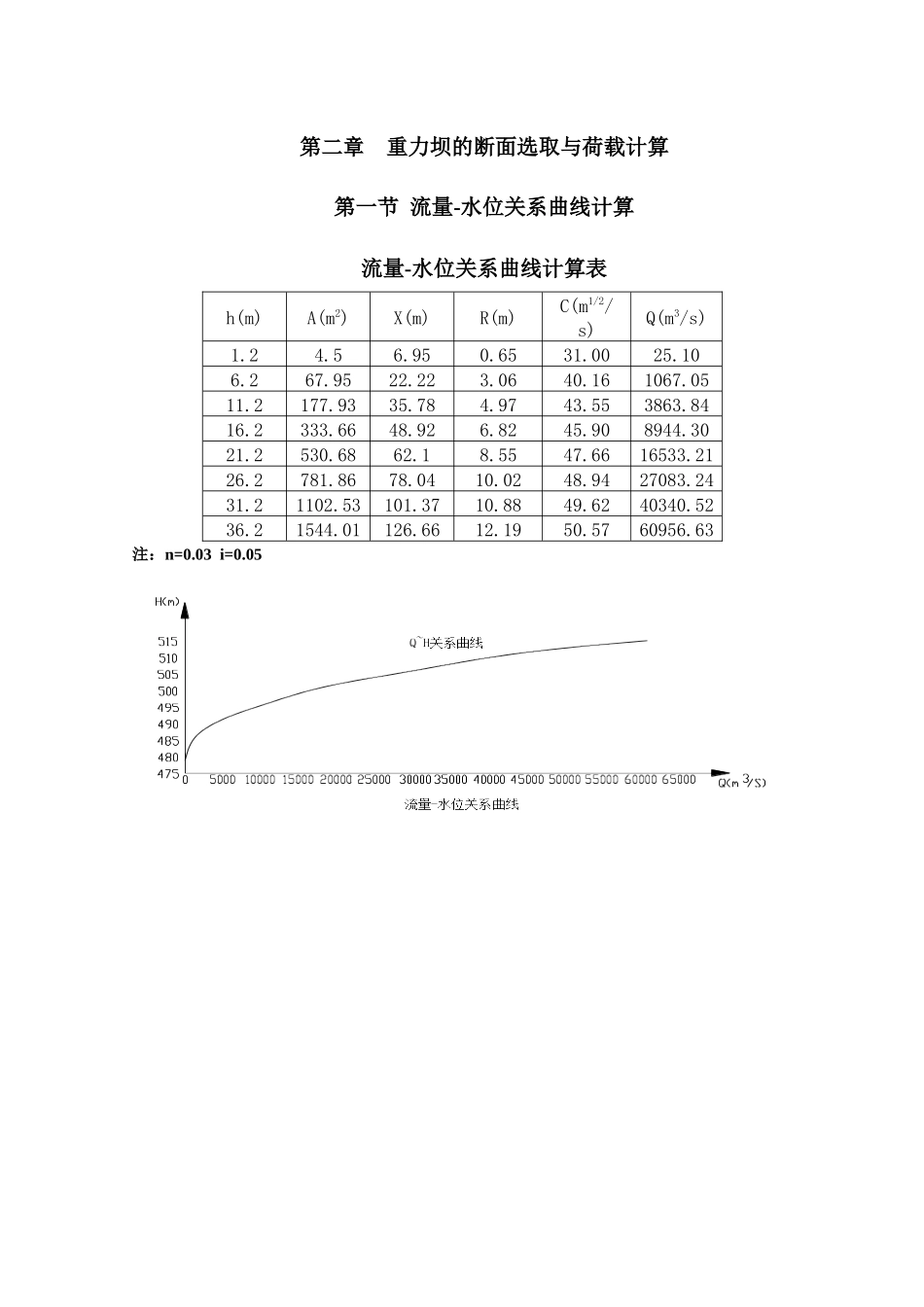

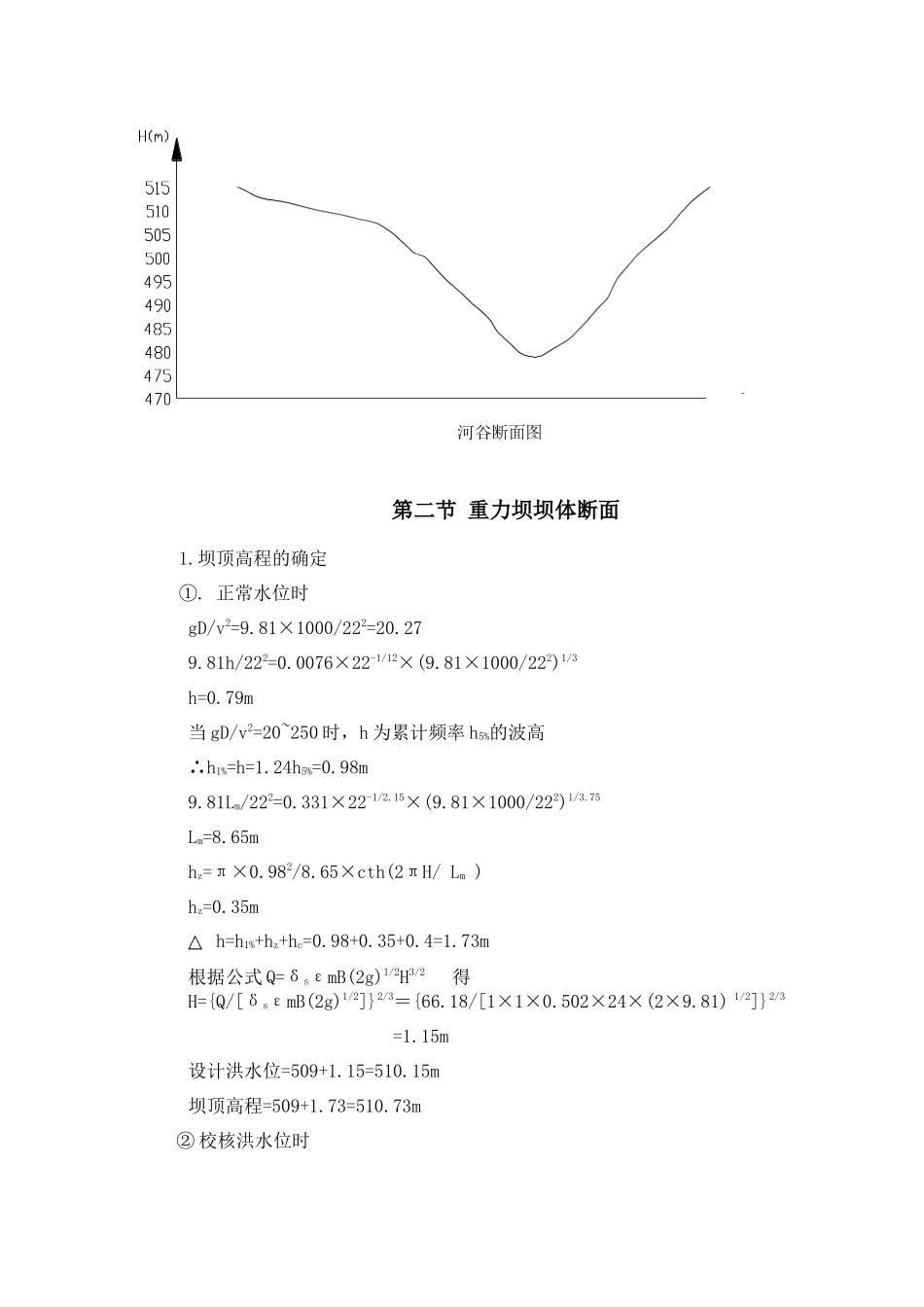

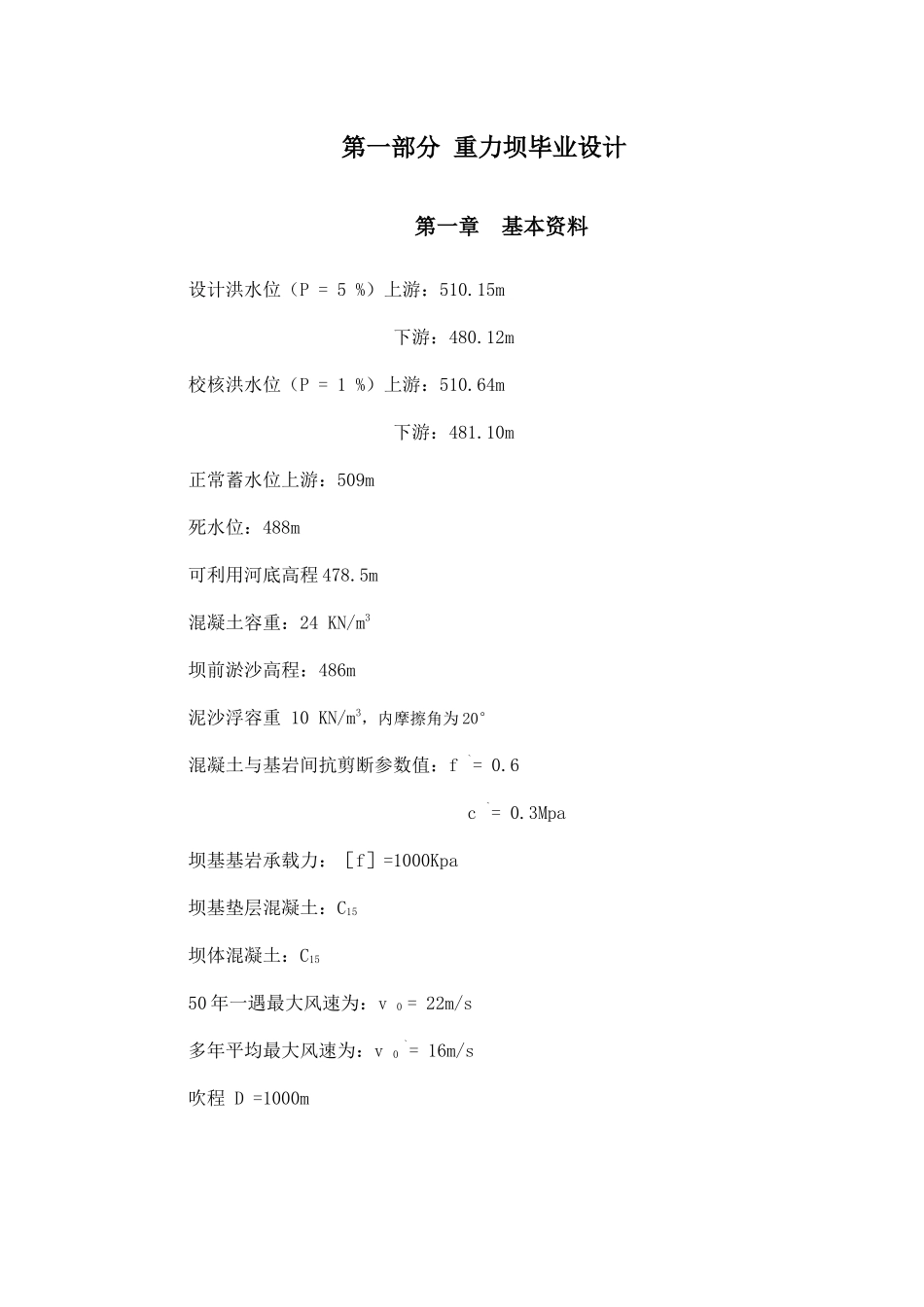

第一部分 重力坝毕业设计第一章 基本资料设计洪水位（P = 5 %）上游：510.15m 下游：480.12m校核洪水位（P = 1 %）上游：510.64m 下游：481.10m正常蓄水位上游：509m死水位：488m 可利用河底高程 478.5m混凝土容重：24 KN/m3 坝前淤沙高程：486m 泥沙浮容重 10 KN/m3，内摩擦角为 20° 混凝土与基岩间抗剪断参数值：f `= 0.6c `= 0.3Mpa 坝基基岩承载力：［f］=1000Kpa 坝基垫层混凝土：C15 坝体混凝土：C15 50 年一遇最大风速为：v 0 = 22m/s 多年平均最大风速为：v 0 `= 16m/s吹程 D =1000m 第二章 重力坝的断面选取与荷载计算第一节 流量-水位关系曲线计算流量-水位关系曲线计算表h(m)A(m2)X(m)R(m)C(m1/2/s)Q(m3/s)1.24.56.950.6531.0025.106.267.9522.223.0640.161067.0511.2177.9335.784.9743.553863.8416.2333.6648.926.8245.908944.3021.2530.6862.18.5547.6616533.2126.2781.8678.0410.0248.9427083.2431.21102.53101.3710.8849.6240340.5236.21544.01126.6612.1950.5760956.63注：n=0.03 i=0.05第二节 重力坝坝体断面 1.坝顶高程的确定①. 正常水位时gD/v2=9.81×1000/222=20.279.81h/222=0.0076×22-1/12×(9.81×1000/222)1/3h=0.79m当 gD/v2=20~250 时，h 为累计频率 h5%的波高∴h1%=h=1.24h5%=0.98m 9.81Lm/222=0.331×22-1/2.15×(9.81×1000/222)1/3.75Lm=8.65mhz=π×0.982/8.65×cth(2πH/ Lm )hz=0.35m △ h=h1%+hz+hc=0.98+0.35+0.4=1.73m根据公式 Q=δsεmB(2g)1/2H3/2 得H={Q/[δsεmB(2g)1/2]}2/3＝{66.18/[1×1×0.502×24×(2×9.81) 1/2]}2/3 =1.15m设计洪水位=509+1.15=510.15m坝顶高程=509+1.73=510.73m② 校核洪水位时gD/v2=9.81×1000/162=38.329.81h/162=0.0076×16-1/12×(9.81×1000/162)1/3h=0.53m当 gD/v2=20~250 时,h 为累计频率 h5%的波高∴h1%=h=1.24h5%=0.66m9.81Lm/162=0.331×16-1/2.15×(9.81×1000/162)1/3.75Lm=6.29mhz=π×0.662/6.29×cth(2πH/ Lm )hz=0.22m △h=h1%+hz+hc=0.66+0.22+0.3=1.18m根据公式 Q=δsεmB(2g)1/2H3/2 得H={Q/[δsεmB(2g)1/2]}2/3＝{112.56/[1×1×0.502×24×(2×9.81) 1/2]}2/3 =1.64m校核洪水位=509+1.64=510.64m坝顶高程=510.64+1.18=511.82m,故取坝顶高程为 512m 而该坝的开挖深度为 1.5m ∴坝高=512-478.5=33.5m2.坝顶宽度的确定 坝顶宽度取坝高的 9%，则 坝顶宽度=33.5×9%=3.015m,...
