(完整版)重力坝设计计算书VIP专享

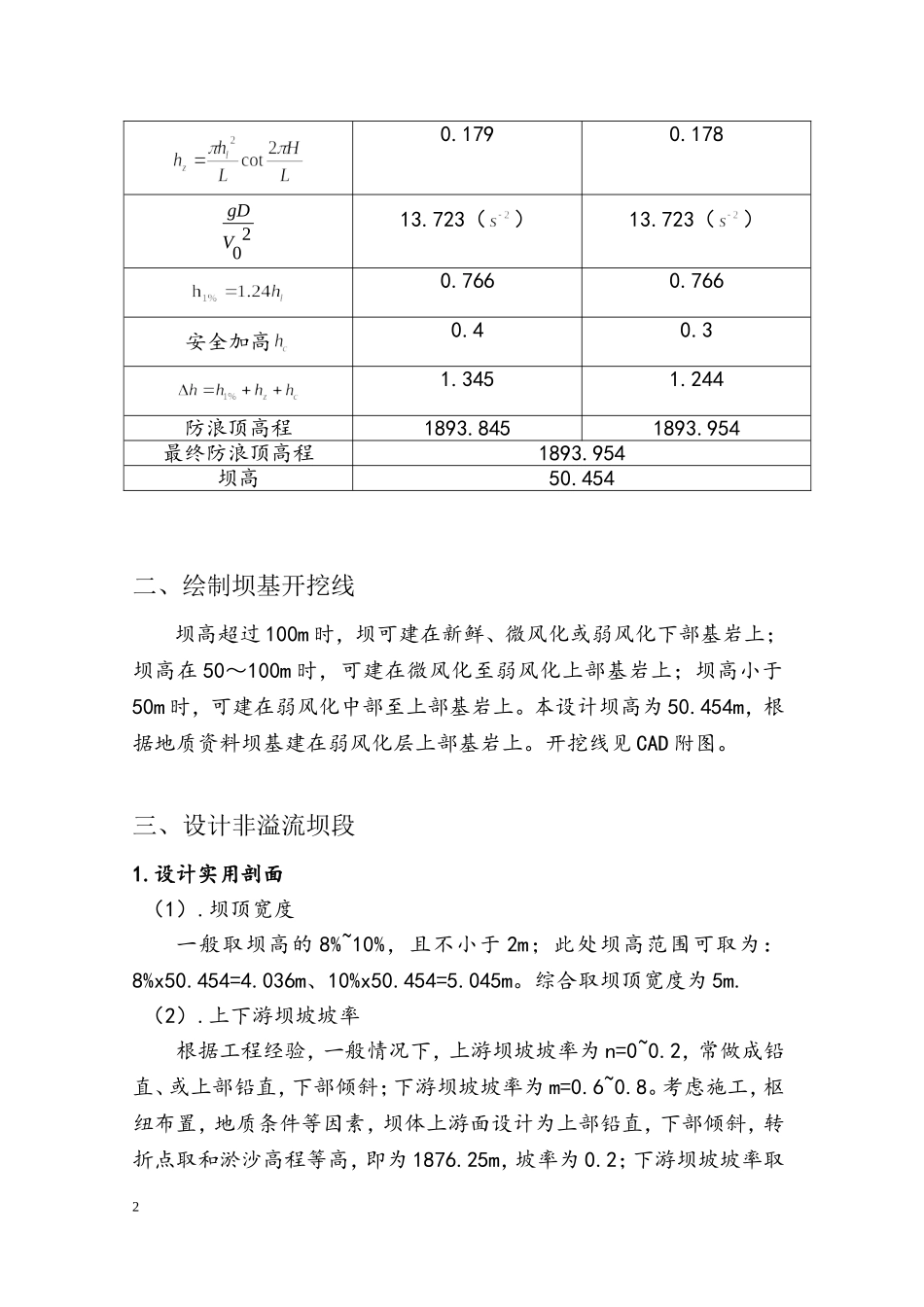

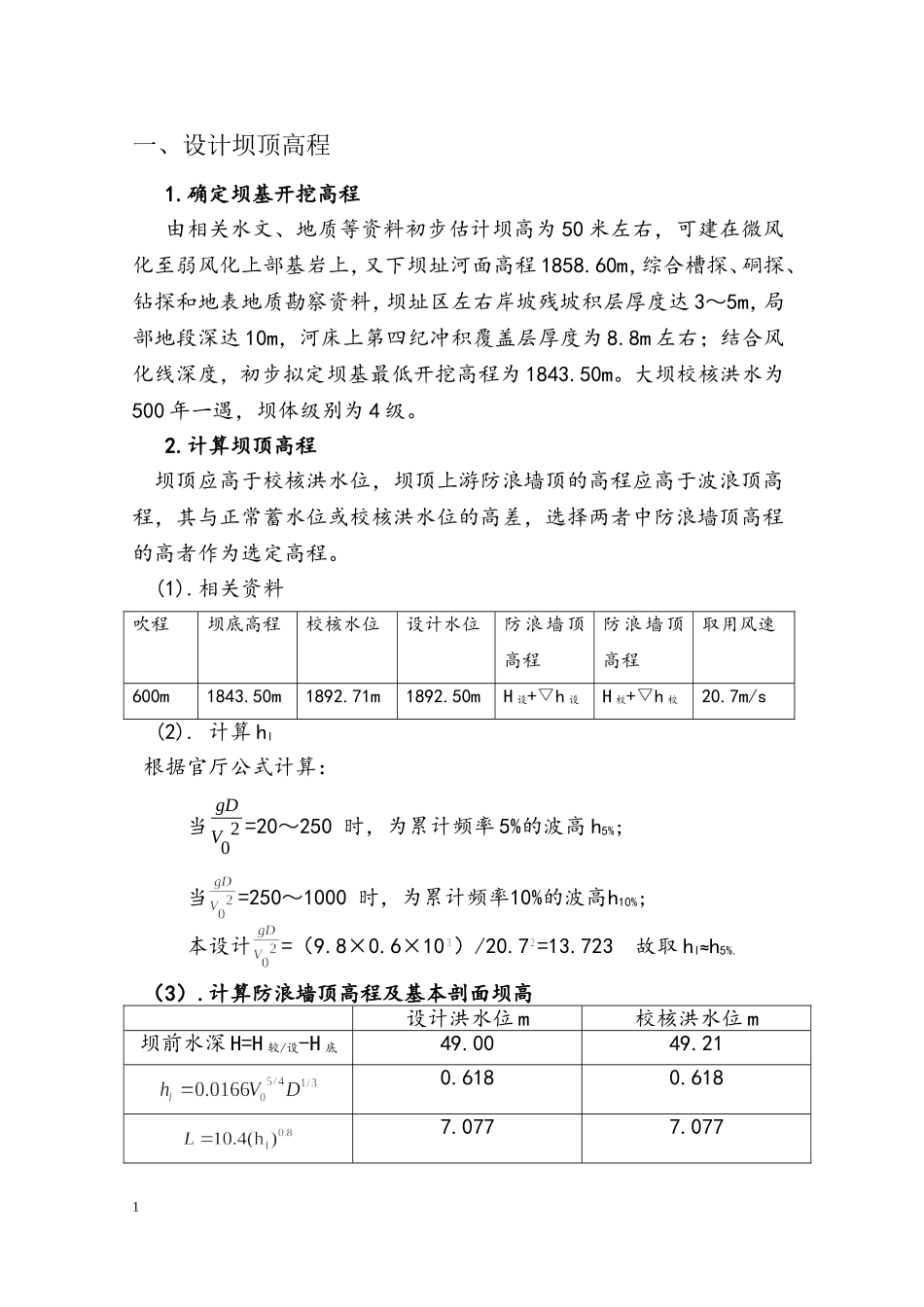

目录一、 设计坝顶高程1. 确定坝基开挖高程 …………………………………………………………12. 计算坝顶高程 ………………………………………………………………1二、 绘制坝基开挖线 ……………………………………………………………2三、 设计非溢流坝段1.设计实用剖面 ………………………………………………………………32.实用坝体剖面稳定及强度验算 ……………………………………………4四、 设计溢流坝段1.孔口形式及溢流坝前沿总长 ………………… ……………………………152.溢流面体型设计 ……………………………………………………………15五、 溢流坝段稳定验算1.溢流坝段剖面图 ………………………………………………………………182.设计洪水位状况 ………………………………………………………………193.校核洪水位情况 ………………………………………………………………21六、 设计消能工1.选择鼻坎形式 …………………………………………………………………242.确定挑角、鼻坎高程和反弧半径 ……………………………………………243.计算挑距和下游冲刷坑深度 …………………………………………………24七、 坝体细部构造拟定1.橫缝布置 ………………………………………………………………………282.坝顶的布置 ……………………………………………………………………283.廊道系统 ………………………………………………………………………284.橫缝灌浆，固结灌浆，排水措施 ……………………………………………29八、 附录重力坝设计资料 …………………………………………………………………30一、设计坝顶高程1.确定坝基开挖高程由相关水文、地质等资料初步估计坝高为 50 米左右，可建在微风化至弱风化上部基岩上，又下坝址河面高程 1858.60m，综合槽探、硐探、钻探和地表地质勘察资料，坝址区左右岸坡残坡积层厚度达 3～5m，局部地段深达 10m，河床上第四纪冲积覆盖层厚度为 8.8m 左右；结合风化线深度，初步拟定坝基最低开挖高程为 1843.50m。大坝校核洪水为500 年一遇，坝体级别为 4 级。2.计算坝顶高程坝顶应高于校核洪水位，坝顶上游防浪墙顶的高程应高于波浪顶高程，其与正常蓄水位或校核洪水位的高差，选择两者中防浪墙顶高程的高者作为选定高程。(1).相关资料吹程坝底高程校核水位设计水位防浪墙顶高程防浪墙顶高程取用风速600m1843.50m1892.71m1892.50mH 设+▽h 设H 校...
