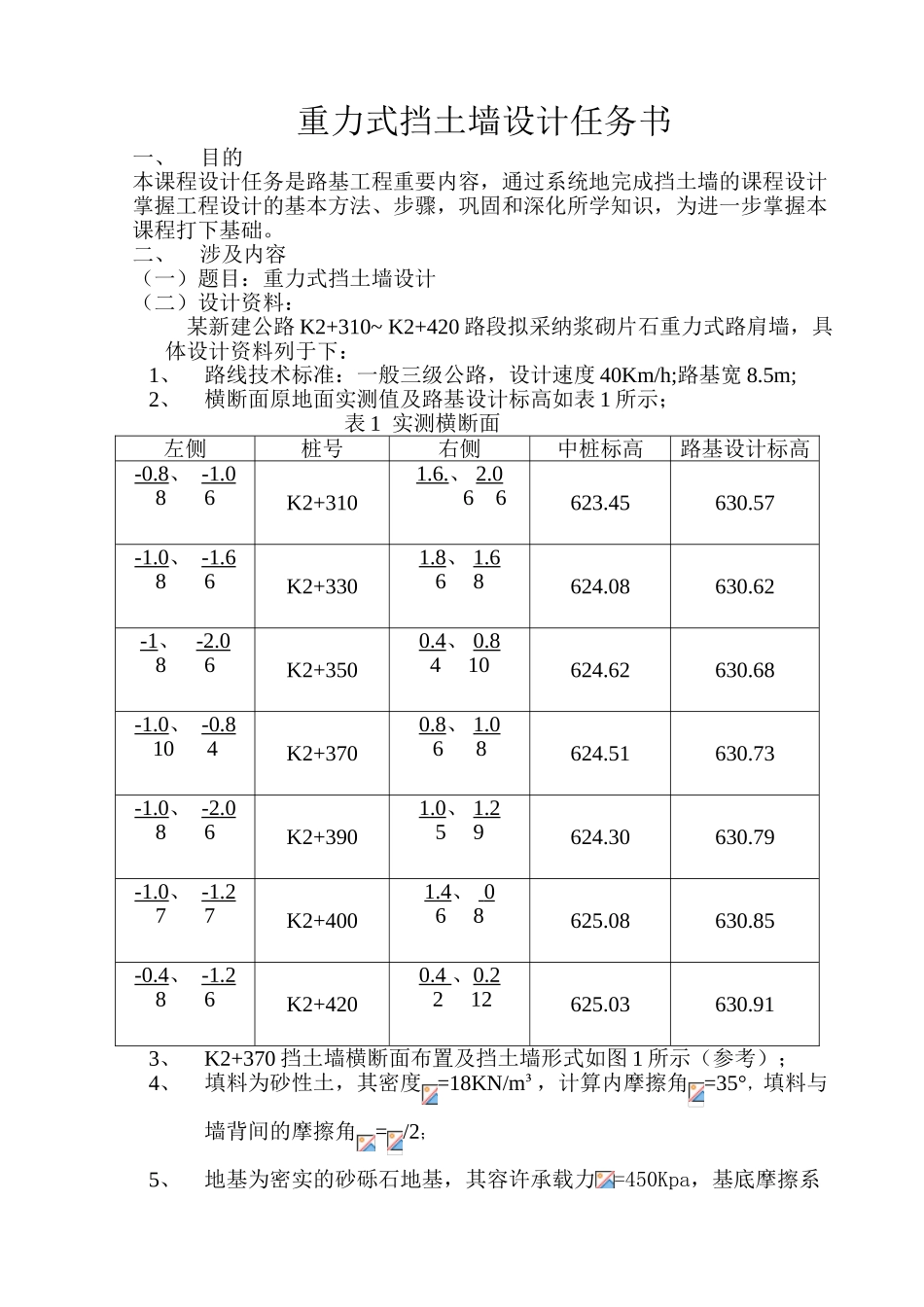

重力式挡土墙设计任务书

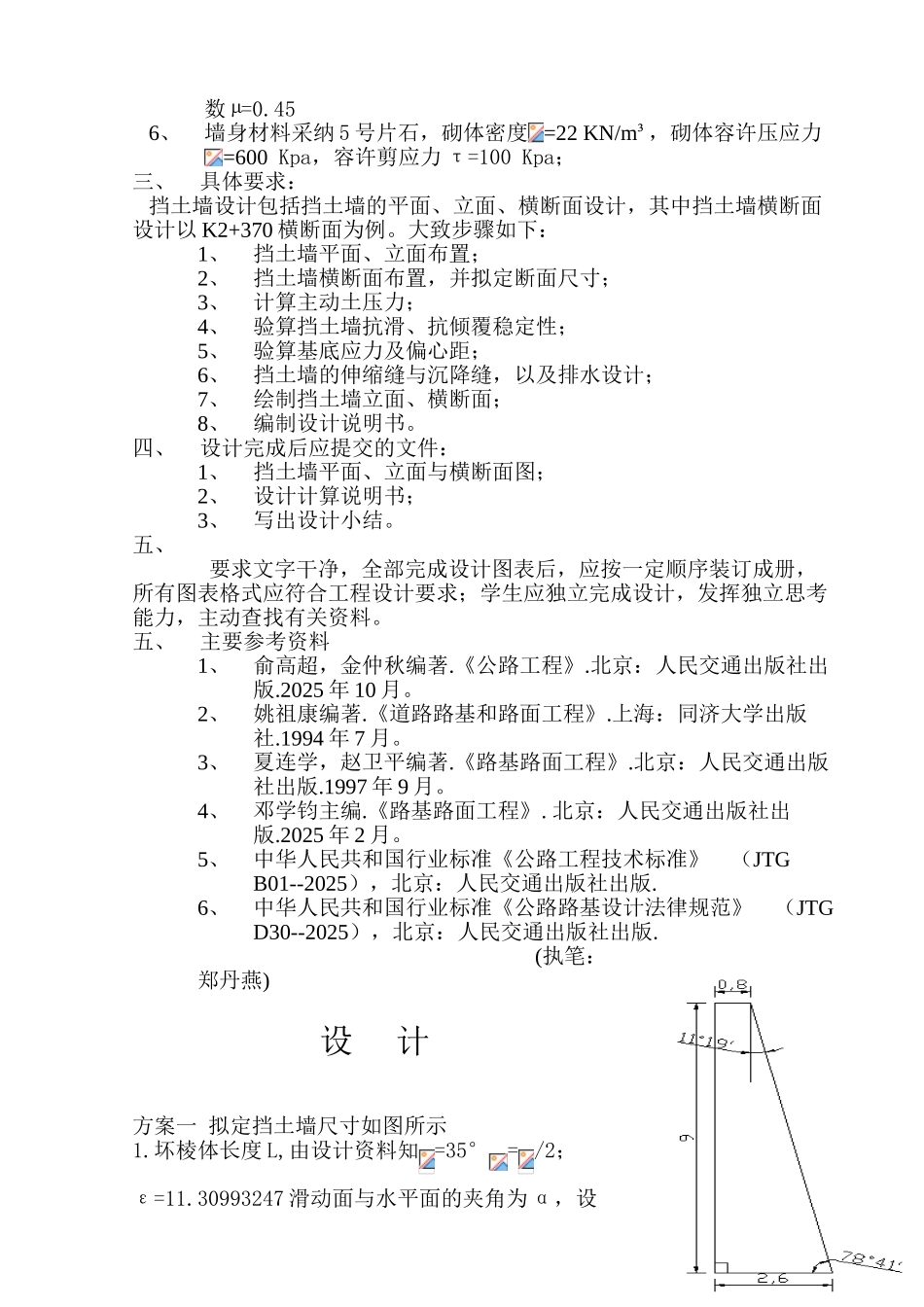

重力式挡土墙设计任务书一、目的本课程设计任务是路基工程重要内容，通过系统地完成挡土墙的课程设计掌握工程设计的基本方法、步骤，巩固和深化所学知识，为进一步掌握本课程打下基础。二、涉及内容（一）题目：重力式挡土墙设计（二）设计资料：某新建公路 K2+310~ K2+420 路段拟采纳浆砌片石重力式路肩墙，具体设计资料列于下：1、路线技术标准：一般三级公路，设计速度 40Km/h;路基宽 8.5m;2、横断面原地面实测值及路基设计标高如表 1 所示；表 1 实测横断面左侧桩号右侧中桩标高路基设计标高-0.8、 -1.08 6K2+3101.6.、 2.06 6623.45630.57-1.0、 -1.68 6K2+3301.8、 1.66 8624.08630.62-1、 -2.08 6K2+3500.4、 0.84 10624.62630.68-1.0、 -0.810 4K2+3700.8、 1.06 8624.51630.73-1.0、 -2.08 6K2+3901.0、 1.25 9624.30630.79-1.0、 -1.27 7K2+4001.4、 0 6 8625.08630.85-0.4、 -1.28 6K2+4200.4 、0.2 2 12625.03630.913、K2+370 挡土墙横断面布置及挡土墙形式如图 1 所示（参考）；4、填料为砂性土，其密度 =18KN/m³，计算内摩擦角 =35°，填料与墙背间的摩擦角= /2；5、地基为密实的砂砾石地基，其容许承载力=450Kpa，基底摩擦系数 µ=0.456、墙身材料采纳 5 号片石，砌体密度 =22 KN/m³，砌体容许压应力=600 Kpa，容许剪应力 τ=100 Kpa；三、具体要求： 挡土墙设计包括挡土墙的平面、立面、横断面设计，其中挡土墙横断面设计以 K2+370 横断面为例。大致步骤如下：1、挡土墙平面、立面布置；2、挡土墙横断面布置，并拟定断面尺寸；3、计算主动土压力；4、验算挡土墙抗滑、抗倾覆稳定性；5、验算基底应力及偏心距；6、挡土墙的伸缩缝与沉降缝，以及排水设计；7、绘制挡土墙立面、横断面；8、编制设计说明书。四、设计完成后应提交的文件：1、挡土墙平面、立面与横断面图；2、设计计算说明书；3、写出设计小结。五、要求文字干净，全部完成设计图表后，应按一定顺序装订成册，所有图表格式应符合工程设计要求；学生应独立完成设计，发挥独立思考能力，主动查找有关资料。五、主要参考资料1、俞高超，金仲秋编著.《公路工程》.北京：人民交通出版社出版.2025 年 10 月。2、姚祖康编著.《道路路基和路面工程》.上海：同济大学出版社.1994 年 7 月。3、夏连学，赵卫平编著.《路基路面工程》.北京：人民交通出版社出版.1997 年 9 月。4、邓学钧主编.《路基路面工程》. ...
