重庆某住宅小区电气预留预埋施工方案VIP专享

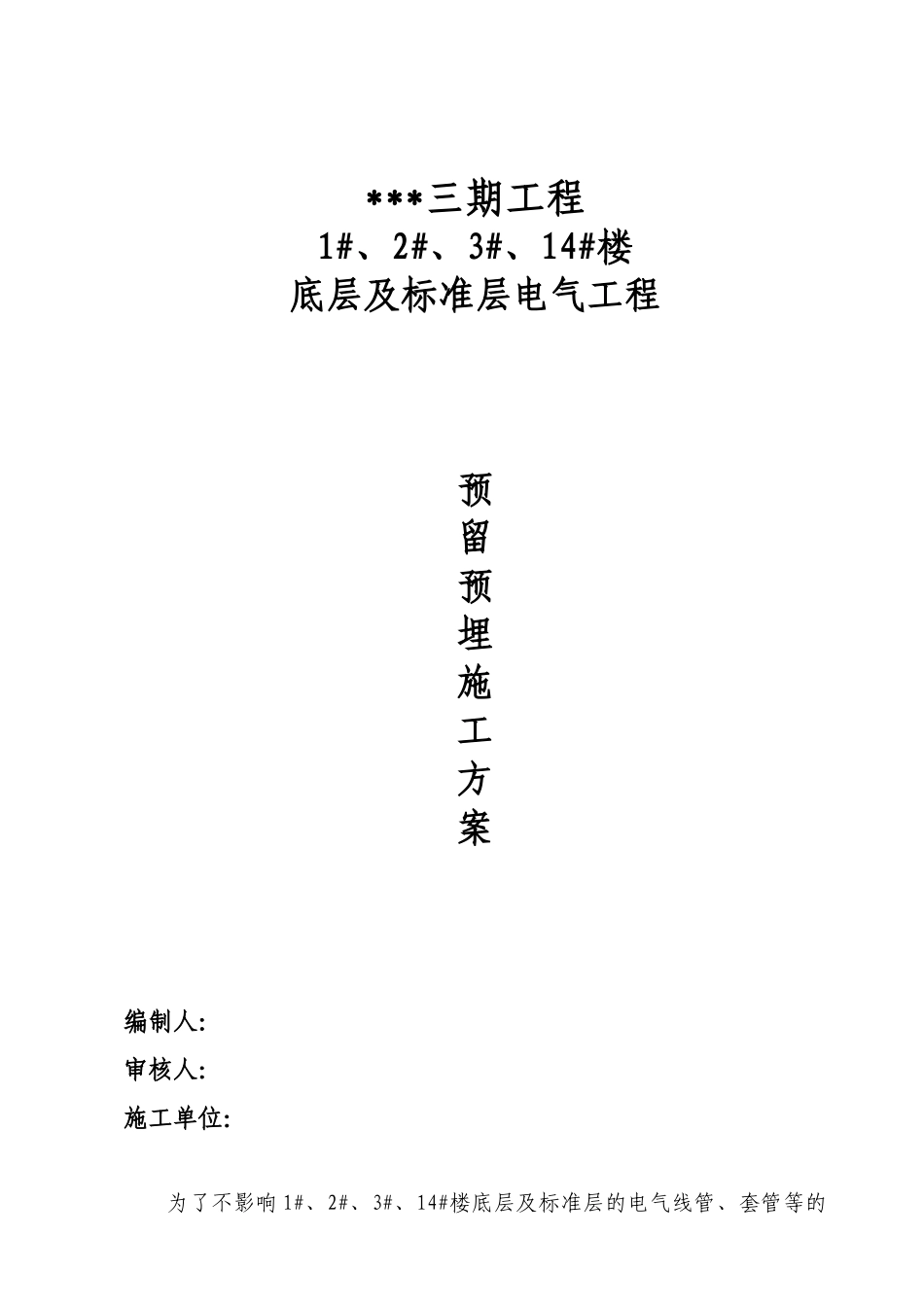

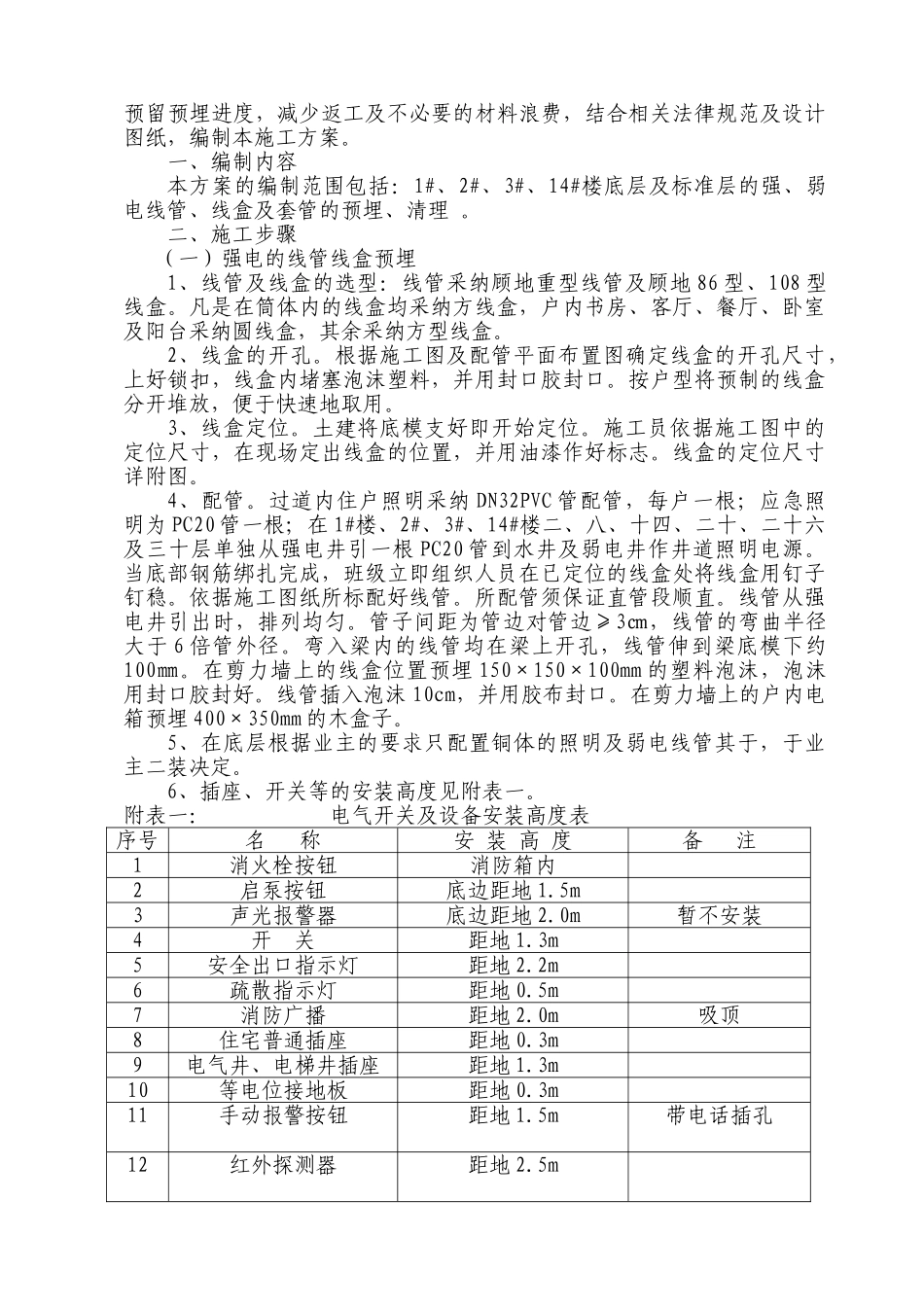

***三期工程1#、2#、3#、14#楼底层及标准层电气工程预留预埋施工方案编制人： 审核人：施工单位： 为了不影响 1#、2#、3#、14#楼底层及标准层的电气线管、套管等的预留预埋进度，减少返工及不必要的材料浪费，结合相关法律规范及设计图纸，编制本施工方案。一、编制内容本方案的编制范围包括：1#、2#、3#、14#楼底层及标准层的强、弱电线管、线盒及套管的预埋、清理 。二、施工步骤（一）强电的线管线盒预埋1、线管及线盒的选型：线管采纳顾地重型线管及顾地 86 型、108 型线盒。凡是在筒体内的线盒均采纳方线盒，户内书房、客厅、餐厅、卧室及阳台采纳圆线盒，其余采纳方型线盒。2、线盒的开孔。根据施工图及配管平面布置图确定线盒的开孔尺寸，上好锁扣，线盒内堵塞泡沫塑料，并用封口胶封口。按户型将预制的线盒分开堆放，便于快速地取用。3、线盒定位。土建将底模支好即开始定位。施工员依据施工图中的定位尺寸，在现场定出线盒的位置，并用油漆作好标志。线盒的定位尺寸详附图。4、配管。过道内住户照明采纳 DN32PVC 管配管，每户一根；应急照明为 PC20 管一根；在 1#楼、2#、3#、14#楼二、八、十四、二十、二十六及三十层单独从强电井引一根 PC20 管到水井及弱电井作井道照明电源。当底部钢筋绑扎完成，班级立即组织人员在已定位的线盒处将线盒用钉子钉稳。依据施工图纸所标配好线管。所配管须保证直管段顺直。线管从强电井引出时，排列均匀。管子间距为管边对管边≥3㎝，线管的弯曲半径大于 6 倍管外径。弯入梁内的线管均在梁上开孔，线管伸到梁底模下约100㎜。在剪力墙上的线盒位置预埋 150×150×100mm 的塑料泡沫，泡沫用封口胶封好。线管插入泡沫 10cm，并用胶布封口。在剪力墙上的户内电箱预埋 400×350mm 的木盒子。5、在底层根据业主的要求只配置铜体的照明及弱电线管其于，于业主二装决定。6、插座、开关等的安装高度见附表一。附表一： 电气开关及设备安装高度表序号名 称安 装 高 度备 注1消火栓按钮消防箱内2启泵按钮底边距地 1.5m3声光报警器底边距地 2.0m暂不安装4开 关距地 1.3m5安全出口指示灯距地 2.2m6疏散指示灯距地 0.5m7消防广播距地 2.0m吸顶8住宅普通插座距地 0.3m9电气井、电梯井插座距地 1.3m10等电位接地板距地 0.3m11手动报警按钮距地 1.5m带电话插孔12红外探测器距地 2.5m（二）弱电线管、线盒的预埋1、弱电线管、线盒的选型同强电。线盒的开孔、定位、配管、线盒线管的...
