金属结构制作与安装施工技术措施

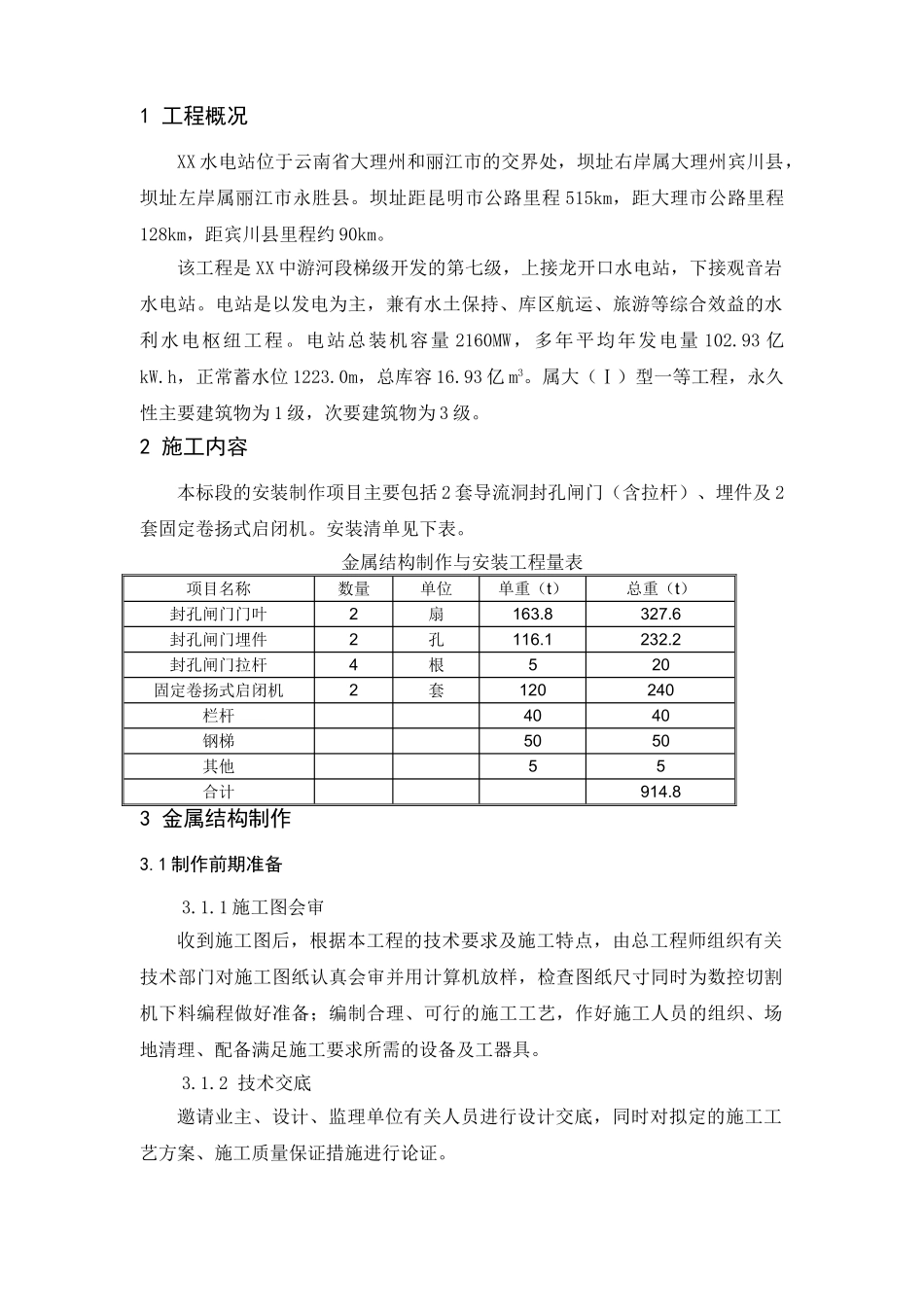

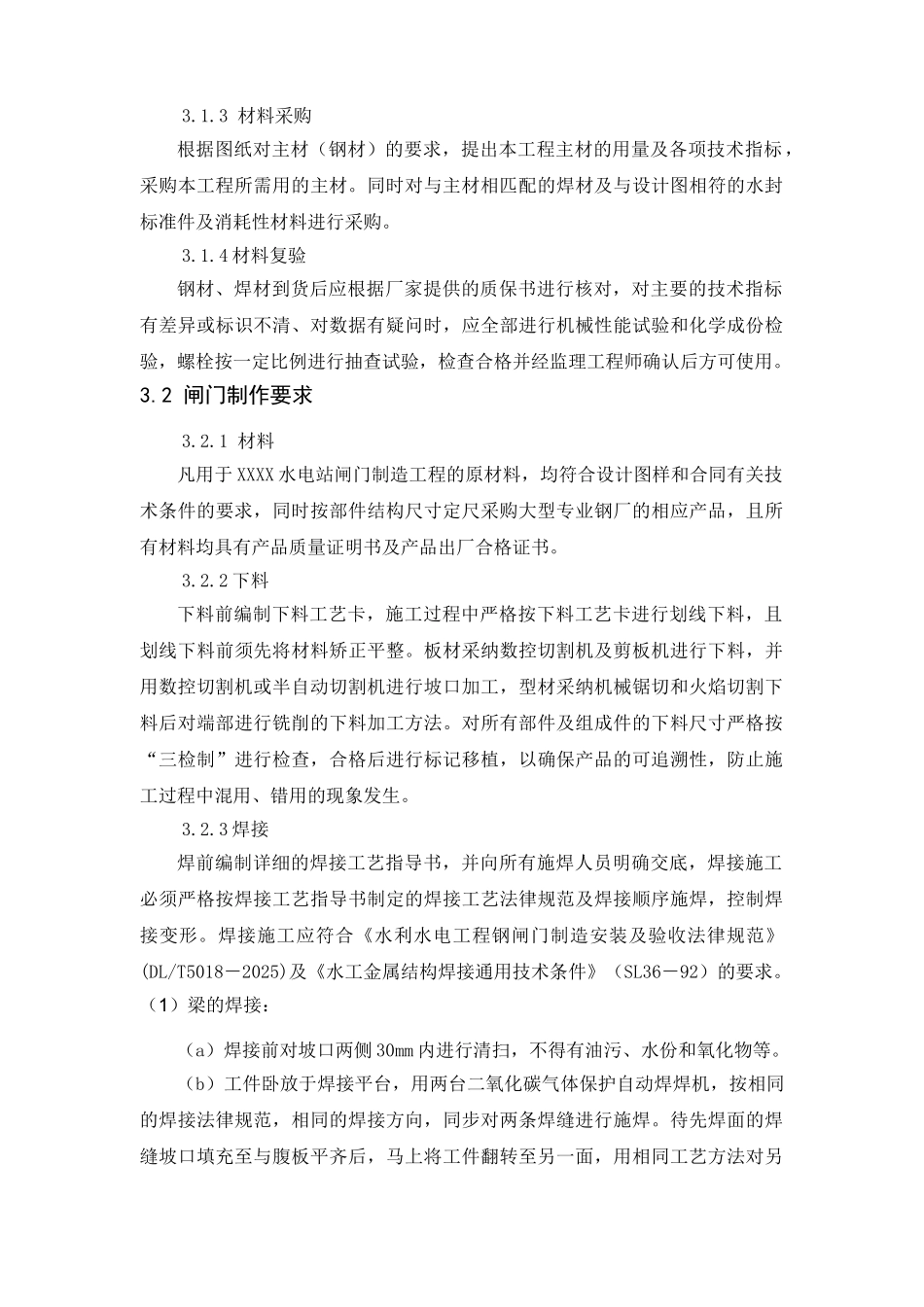

1 工程概况XX 水电站位于云南省大理州和丽江市的交界处，坝址右岸属大理州宾川县，坝址左岸属丽江市永胜县。坝址距昆明市公路里程 515km，距大理市公路里程128km，距宾川县里程约 90km。该工程是 XX 中游河段梯级开发的第七级，上接龙开口水电站，下接观音岩水电站。电站是以发电为主，兼有水土保持、库区航运、旅游等综合效益的水利水电枢纽工程。电站总装机容量 2160MW，多年平均年发电量 102.93 亿kW.h，正常蓄水位 1223.0m，总库容 16.93 亿 m3。属大（Ⅰ）型一等工程，永久性主要建筑物为 1 级，次要建筑物为 3 级。2 施工内容本标段的安装制作项目主要包括 2 套导流洞封孔闸门（含拉杆）、埋件及 2套固定卷扬式启闭机。安装清单见下表。金属结构制作与安装工程量表项目名称数量单位单重（t）总重（t）封孔闸门门叶2扇163.8327.6封孔闸门埋件2孔116.1232.2封孔闸门拉杆4根520固定卷扬式启闭机2套120240栏杆4040钢梯5050其他55合计914.83 金属结构制作3.1 制作前期准备3.1.1 施工图会审收到施工图后，根据本工程的技术要求及施工特点，由总工程师组织有关技术部门对施工图纸认真会审并用计算机放样，检查图纸尺寸同时为数控切割机下料编程做好准备；编制合理、可行的施工工艺，作好施工人员的组织、场地清理、配备满足施工要求所需的设备及工器具。3.1.2 技术交底邀请业主、设计、监理单位有关人员进行设计交底，同时对拟定的施工工艺方案、施工质量保证措施进行论证。3.1.3 材料采购根据图纸对主材（钢材）的要求，提出本工程主材的用量及各项技术指标，采购本工程所需用的主材。同时对与主材相匹配的焊材及与设计图相符的水封标准件及消耗性材料进行采购。3.1.4 材料复验钢材、焊材到货后应根据厂家提供的质保书进行核对，对主要的技术指标有差异或标识不清、对数据有疑问时，应全部进行机械性能试验和化学成份检验，螺栓按一定比例进行抽查试验，检查合格并经监理工程师确认后方可使用。3.2 闸门制作要求3.2.1 材料凡用于 XXXX 水电站闸门制造工程的原材料，均符合设计图样和合同有关技术条件的要求，同时按部件结构尺寸定尺采购大型专业钢厂的相应产品，且所有材料均具有产品质量证明书及产品出厂合格证书。3.2.2 下料下料前编制下料工艺卡，施工过程中严格按下料工艺卡进行划线下料，且划线下料前须先将材料矫正平整。板材采纳数控切割机及剪板机进行下料，并用数控切割机或半自动切割机进行坡口加工，型...
