钢板桩支护加内支撑基坑围护施工方案

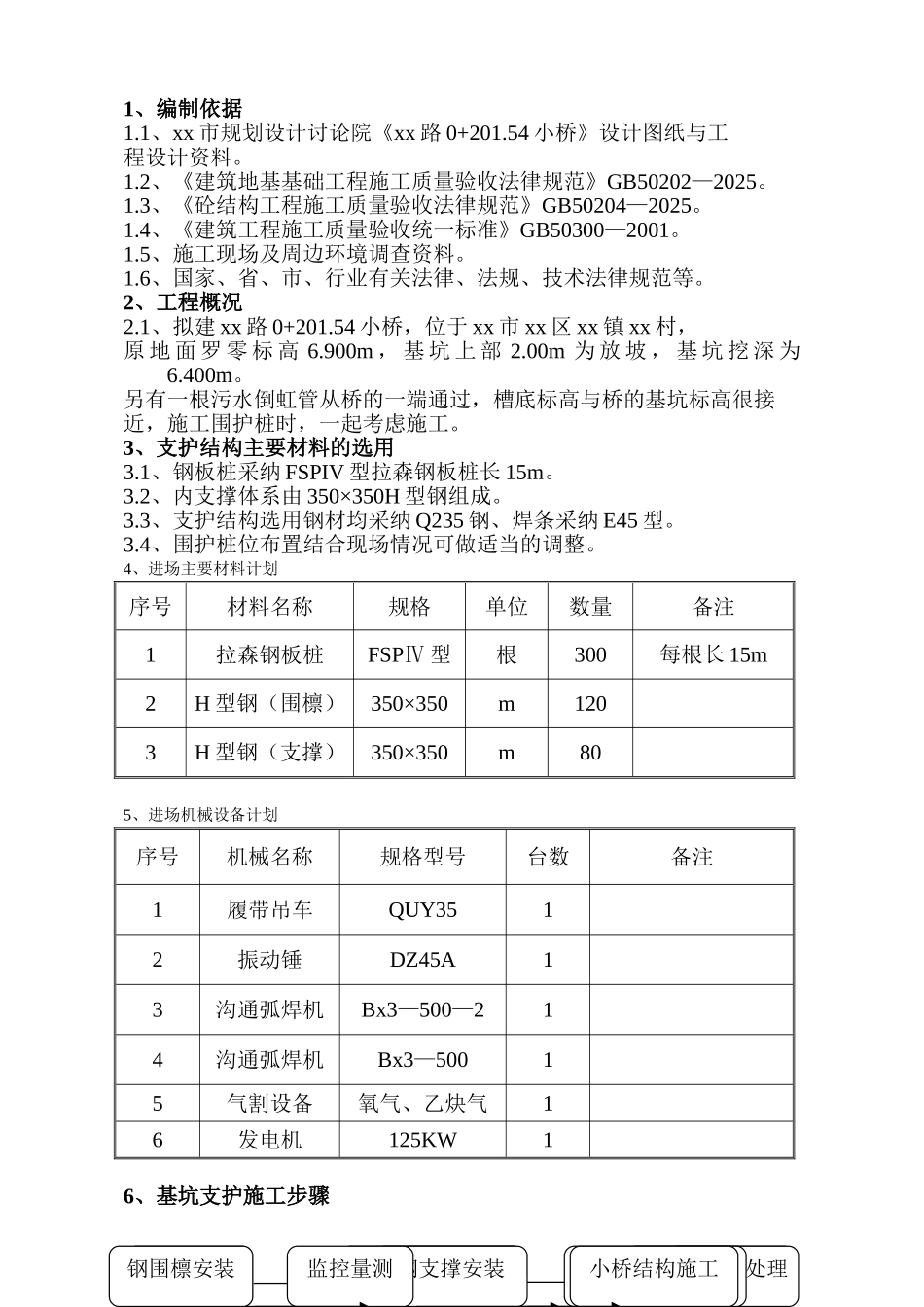

1、编制依据1.1、xx 市规划设计讨论院《xx 路 0+201.54 小桥》设计图纸与工程设计资料。1.2、《建筑地基基础工程施工质量验收法律规范》GB50202—2025。1.3、《砼结构工程施工质量验收法律规范》GB50204—2025。1.4、《建筑工程施工质量验收统一标准》GB50300—2001。1.5、施工现场及周边环境调查资料。1.6、国家、省、市、行业有关法律、法规、技术法律规范等。2、工程概况2.1、拟建 xx 路 0+201.54 小桥，位于 xx 市 xx 区 xx 镇 xx 村，原 地 面 罗 零 标 高 6.900m ， 基 坑 上 部 2.00m 为 放 坡 ， 基 坑 挖 深 为6.400m。另有一根污水倒虹管从桥的一端通过，槽底标高与桥的基坑标高很接近，施工围护桩时，一起考虑施工。3、支护结构主要材料的选用3.1、钢板桩采纳 FSPIV 型拉森钢板桩长 15m。3.2、内支撑体系由 350×350H 型钢组成。3.3、支护结构选用钢材均采纳 Q235 钢、焊条采纳 E45 型。3.4、围护桩位布置结合现场情况可做适当的调整。4、进场主要材料计划序号材料名称规格单位数量备注1拉森钢板桩FSPⅣ 型根300每根长 15m2H 型钢（围檩）350×350m1203H 型钢（支撑）350×350m805、进场机械设备计划序号机械名称规格型号台数备注1履带吊车QUY3512振动锤DZ45A13沟通弧焊机Bx3—500—214沟通弧焊机Bx3—50015气割设备氧气、乙炔气16发电机125KW16、基坑支护施工步骤进场准备测量放样桩位清理打拉森钢板桩钢围檩安装钢支撑安装钢围檩间隙处理基坑土方开挖监控量测小桥结构施工7、现场组织结构7.1、根据工程特点与施工技术要求，选择具有多年施工经验的工程技术人员和管理人员，组成精干、高效的项目部。项目部配项目负责人，施工现场负责人以及工程技术管理人员等数名。管理人员名单序 号姓 名职 务岗 位 职 责1项目经理全面领导工程施工，是质量工期安全文明生产的第一责任人，负责对外协调工作。2技术负责人负责工程施工技术、质量安全生产工作、指导施工员、质量员和安全员工作。3施工员实施组织设计，协调各工序的衔接，检查监督指导施工。4质检员各工序质量检查，监督指导、施工质保。5安全员负责对工人进行安全教育、交底、检查落实各项安全管理制度。6材料员负责对工程材料采购和送检、试验。7资料员负责施工内业资料整理和保管。8、施工进度安排8.1、本小桥基坑支护工程施工分东半幅、西半幅进行计划安排，每半幅施工准备 3 天，打拉森钢板桩 8 天，钢围檩与钢支撑...
