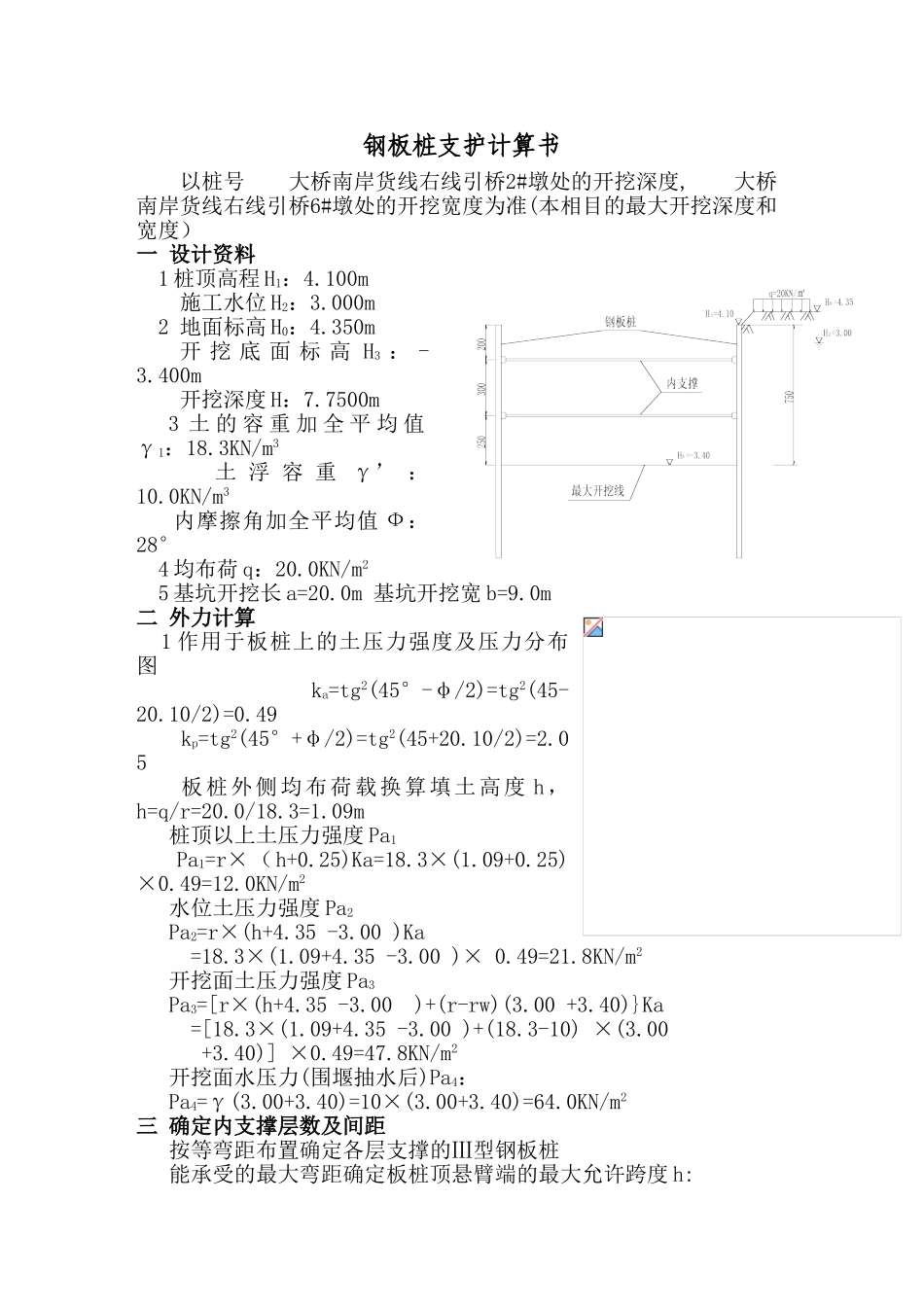

钢板桩支护计算书

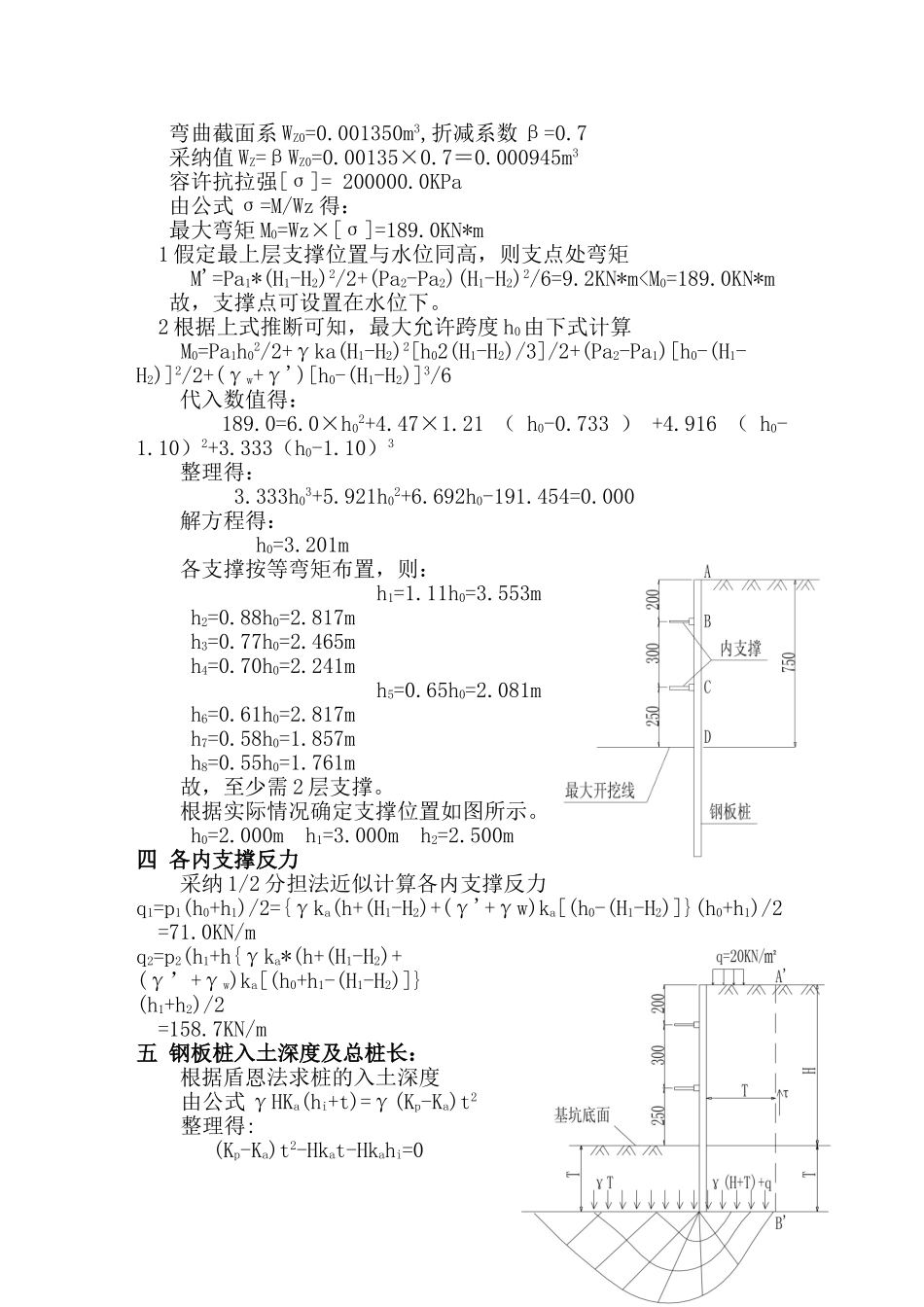

钢板桩支护计算书以桩号 大桥南岸货线右线引桥2#墩处的开挖深度, 大桥南岸货线右线引桥6#墩处的开挖宽度为准(本相目的最大开挖深度和宽度）一 设计资料 1 桩顶高程 H1：4.100m 施工水位 H2：3.000m 2 地面标高 H0：4.350m 开 挖 底 面 标 高 H3 ： -3.400m 开挖深度 H：7.7500m 3 土 的 容 重 加 全 平 均 值γ1：18.3KN/m3 土 浮 容 重 γ’ ： 10.0KN/m3 内摩擦角加全平均值 Ф：28° 4 均布荷 q：20.0KN/m2 5 基坑开挖长 a=20.0m 基坑开挖宽 b=9.0m二 外力计算 1 作用于板桩上的土压力强度及压力分布图 ka=tg2(45°-φ/2)=tg2(45-20.10/2)=0.49 kp=tg2(45°+φ/2)=tg2(45+20.10/2)=2.05 板桩外侧均布荷载换算填土高度 h， h=q/r=20.0/18.3=1.09m 桩顶以上土压力强度 Pa1 Pa1=r×（h+0.25)Ka=18.3×(1.09+0.25) ×0.49=12.0KN/m2 水位土压力强度 Pa2 Pa2=r×(h+4.35 -3.00 )Ka =18.3×(1.09+4.35 -3.00 )× 0.49=21.8KN/m2 开挖面土压力强度 Pa3 Pa3=[r×(h+4.35 -3.00 )+(r-rw)(3.00 +3.40)}Ka =[18.3×(1.09+4.35 -3.00 )+(18.3-10) ×(3.00 +3.40)] ×0.49=47.8KN/m2 开挖面水压力(围堰抽水后)Pa4： Pa4=γ(3.00+3.40)=10×(3.00+3.40)=64.0KN/m2三 确定内支撑层数及间距 按等弯距布置确定各层支撑的Ⅲ型钢板桩 能承受的最大弯距确定板桩顶悬臂端的最大允许跨度 h: 弯曲截面系 WZ0=0.001350m3,折减系数 β=0.7 采纳值 WZ=βWZ0=0.00135×0.7＝0.000945m3 容许抗拉强[σ]= 200000.0KPa 由公式 σ=M/Wz 得： 最大弯矩 M0=Wz×[σ]=189.0KN*m 1 假定最上层支撑位置与水位同高，则支点处弯矩 M'=Pa1*(H1-H2)2/2+(Pa2-Pa2)(H1-H2)2/6=9.2KN*m
