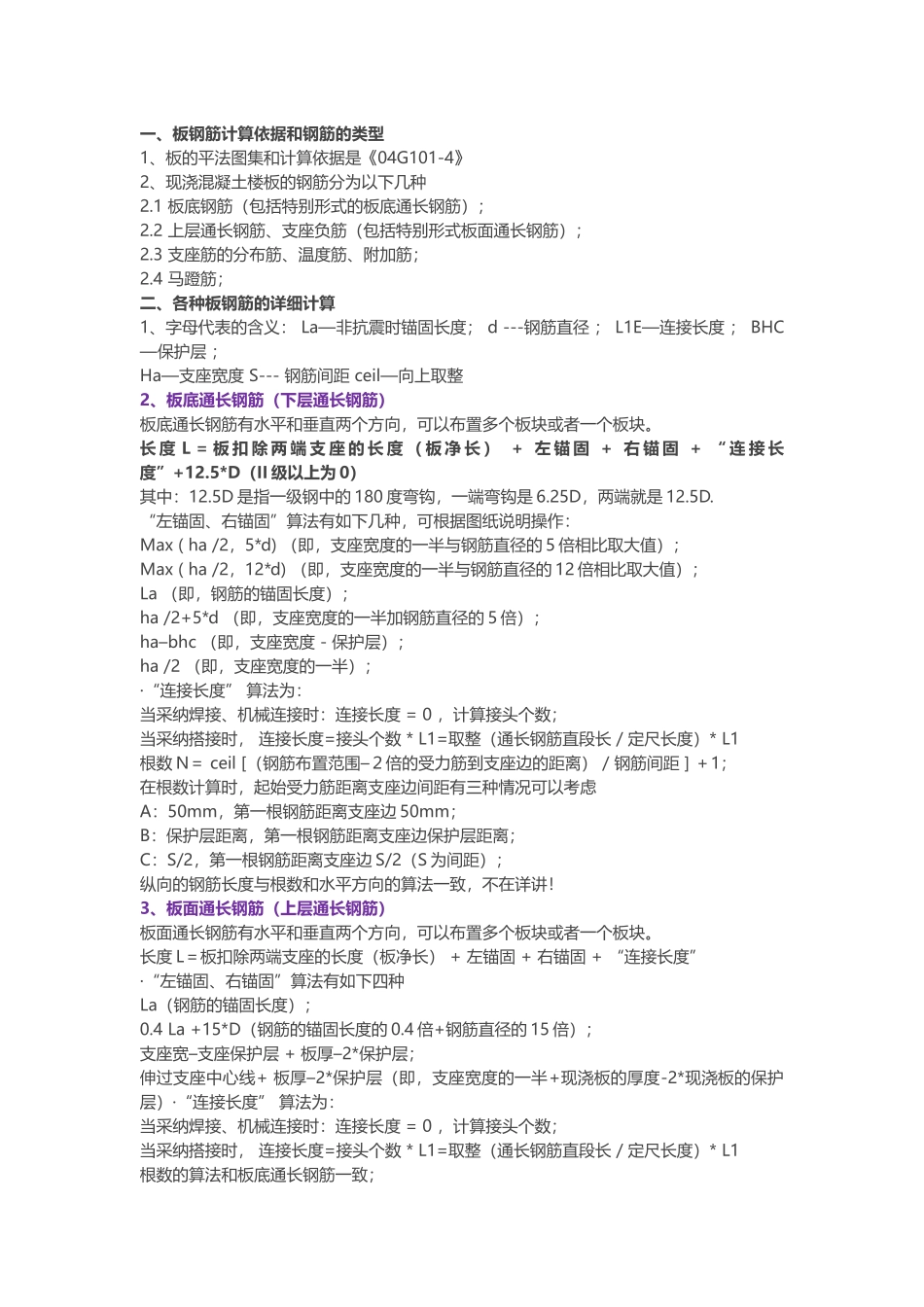

一、板钢筋计算依据和钢筋的类型 1、板的平法图集和计算依据是《04G101-4》 2、现浇混凝土楼板的钢筋分为以下几种 2.1 板底钢筋（包括特别形式的板底通长钢筋）；2.2 上层通长钢筋、支座负筋（包括特别形式板面通长钢筋）； 2.3 支座筋的分布筋、温度筋、附加筋；2.4 马蹬筋；二、各种板钢筋的详细计算 1、字母代表的含义： La—非抗震时锚固长度； d ---钢筋直径 ； L1E—连接长度 ； BHC—保护层 ；Ha—支座宽度 S--- 钢筋间距 ceil—向上取整2、板底通长钢筋（下层通长钢筋） 板底通长钢筋有水平和垂直两个方向，可以布置多个板块或者一个板块。长 度 L ＝ 板 扣 除 两 端 支 座 的 长 度 （ 板 净 长 ） + 左 锚 固 + 右 锚 固 + “ 连 接 长度”+12.5*D（II 级以上为 0）其中：12.5D 是指一级钢中的 180 度弯钩，一端弯钩是 6.25D，两端就是 12.5D.“左锚固、右锚固”算法有如下几种，可根据图纸说明操作：Max ( ha /2，5*d) （即，支座宽度的一半与钢筋直径的 5 倍相比取大值）；Max ( ha /2，12*d) （即，支座宽度的一半与钢筋直径的 12 倍相比取大值）；La （即，钢筋的锚固长度）；ha /2+5*d （即，支座宽度的一半加钢筋直径的 5 倍）；ha–bhc （即，支座宽度 - 保护层）；ha /2 （即，支座宽度的一半）；·“连接长度” 算法为：当采纳焊接、机械连接时：连接长度 = 0 ，计算接头个数；当采纳搭接时， 连接长度=接头个数 * L1=取整（通长钢筋直段长 / 定尺长度）* L1根数 N＝ ceil [（钢筋布置范围–２倍的受力筋到支座边的距离） / 钢筋间距 ] ＋1；在根数计算时，起始受力筋距离支座边间距有三种情况可以考虑A：50mm，第一根钢筋距离支座边 50mm；B：保护层距离，第一根钢筋距离支座边保护层距离；C：S/2，第一根钢筋距离支座边 S/2（S 为间距）；纵向的钢筋长度与根数和水平方向的算法一致，不在详讲！ 3、板面通长钢筋（上层通长钢筋） 板面通长钢筋有水平和垂直两个方向，可以布置多个板块或者一个板块。长度 L＝板扣除两端支座的长度（板净长） + 左锚固 + 右锚固 + “连接长度” ·“左锚固、右锚固”算法有如下四种La（钢筋的锚固长度）；0.4 La +15*D（钢筋的锚固长度的 0.4 倍+钢筋直径的 15 倍）；支座宽–支座保护层 + 板厚–2*保护层；伸过支座中心线+ 板厚–2*保护层（即，支座宽度的一半+现...
