钢筋混凝土框架结构配筋构造

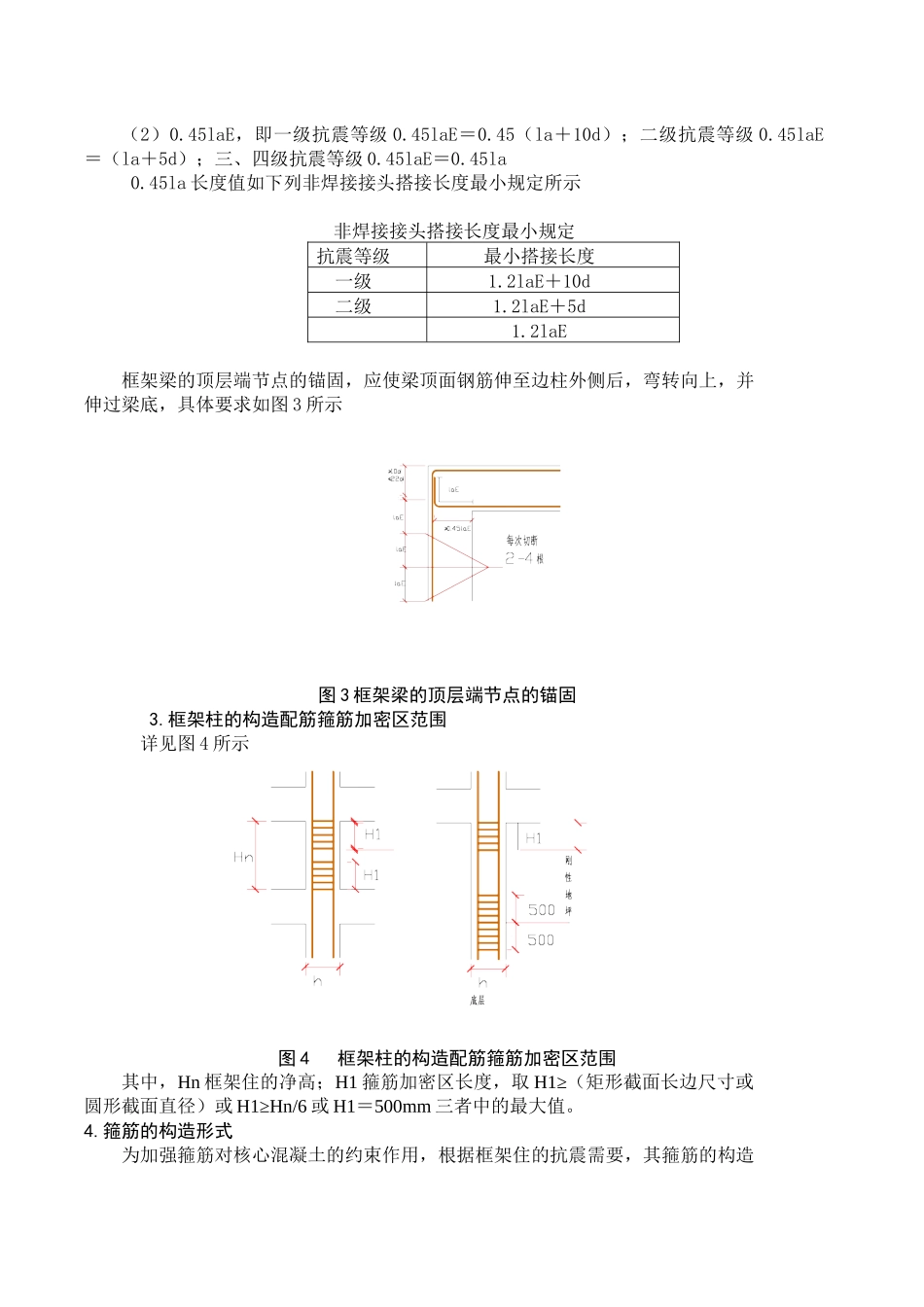

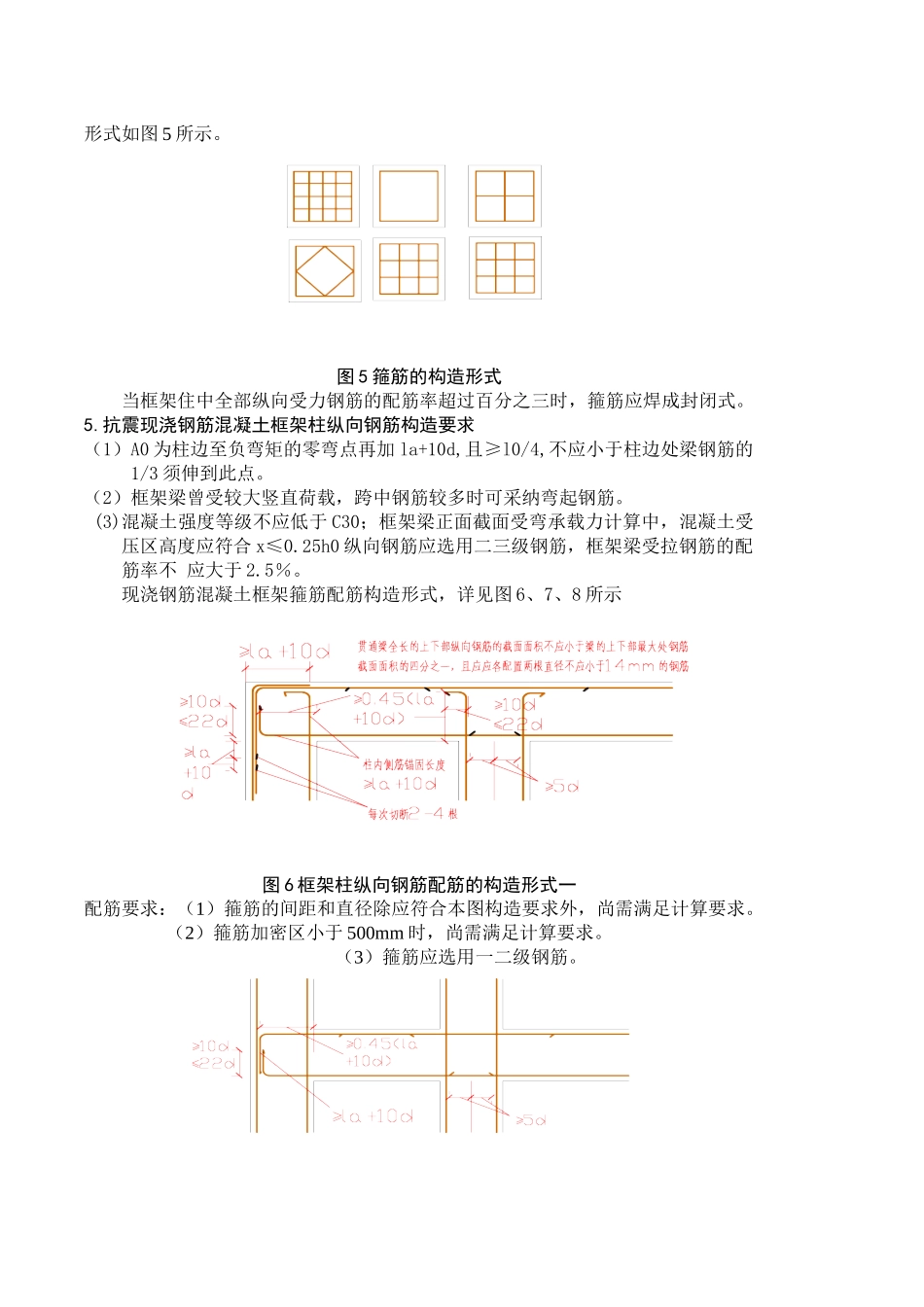

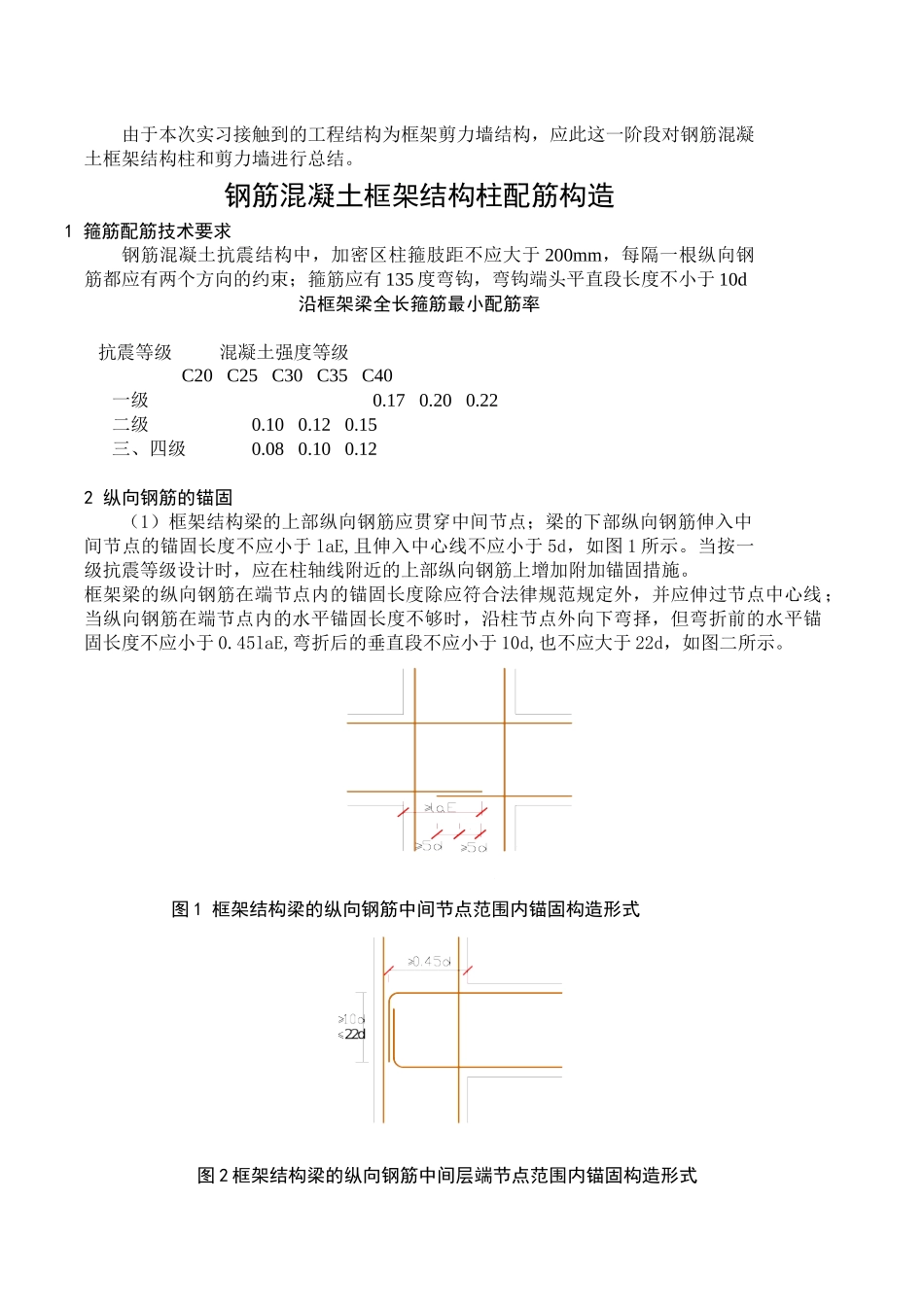

由于本次实习接触到的工程结构为框架剪力墙结构，应此这一阶段对钢筋混凝土框架结构柱和剪力墙进行总结。钢筋混凝土框架结构柱配筋构造1 箍筋配筋技术要求钢筋混凝土抗震结构中，加密区柱箍肢距不应大于 200mm，每隔一根纵向钢筋都应有两个方向的约束；箍筋应有 135 度弯钩，弯钩端头平直段长度不小于 10d沿框架梁全长箍筋最小配筋率 抗震等级 混凝土强度等级 C20 C25 C30 C35 C40 一级 0.17 0.20 0.22 二级 0.10 0.12 0.15 三、四级 0.08 0.10 0.122 纵向钢筋的锚固（1）框架结构梁的上部纵向钢筋应贯穿中间节点；梁的下部纵向钢筋伸入中间节点的锚固长度不应小于 laE,且伸入中心线不应小于 5d，如图 1 所示。当按一级抗震等级设计时，应在柱轴线附近的上部纵向钢筋上增加附加锚固措施。框架梁的纵向钢筋在端节点内的锚固长度除应符合法律规范规定外，并应伸过节点中心线 ；当纵向钢筋在端节点内的水平锚固长度不够时，沿柱节点外向下弯择，但弯折前的水平锚固长度不应小于 0.45laE,弯折后的垂直段不应小于 10d,也不应大于 22d，如图二所示。图 1 框架结构梁的纵向钢筋中间节点范围内锚固构造形式 图 2 框架结构梁的纵向钢筋中间层端节点范围内锚固构造形式（2）0.45laE，即一级抗震等级 0.45laE＝0.45（la＋10d）；二级抗震等级 0.45laE＝（la＋5d）；三、四级抗震等级 0.45laE＝0.45la0.45la 长度值如下列非焊接接头搭接长度最小规定所示非焊接接头搭接长度最小规定抗震等级最小搭接长度一级1.2laE＋10d二级1.2laE＋5d1.2laE框架梁的顶层端节点的锚固，应使梁顶面钢筋伸至边柱外侧后，弯转向上，并伸过梁底，具体要求如图 3 所示图 3 框架梁的顶层端节点的锚固 3.框架柱的构造配筋箍筋加密区范围详见图 4 所示 图 4 框架柱的构造配筋箍筋加密区范围其中，Hn 框架住的净高；H1 箍筋加密区长度，取 H1≥（矩形截面长边尺寸或圆形截面直径）或 H1≥Hn/6 或 H1＝500mm 三者中的最大值。4.箍筋的构造形式为加强箍筋对核心混凝土的约束作用，根据框架住的抗震需要，其箍筋的构造形式如图 5 所示。图 5 箍筋的构造形式当框架住中全部纵向受力钢筋的配筋率超过百分之三时，箍筋应焊成封闭式。5.抗震现浇钢筋混凝土框架柱纵向钢筋构造要求（1）A0 为柱边至负弯矩的零弯点再加 la+10d,且≥l0/4,不应小于柱边处梁钢筋的1/3 须伸到此点。（2）框架梁曾受较大竖直荷载，跨中钢筋较多时可...
