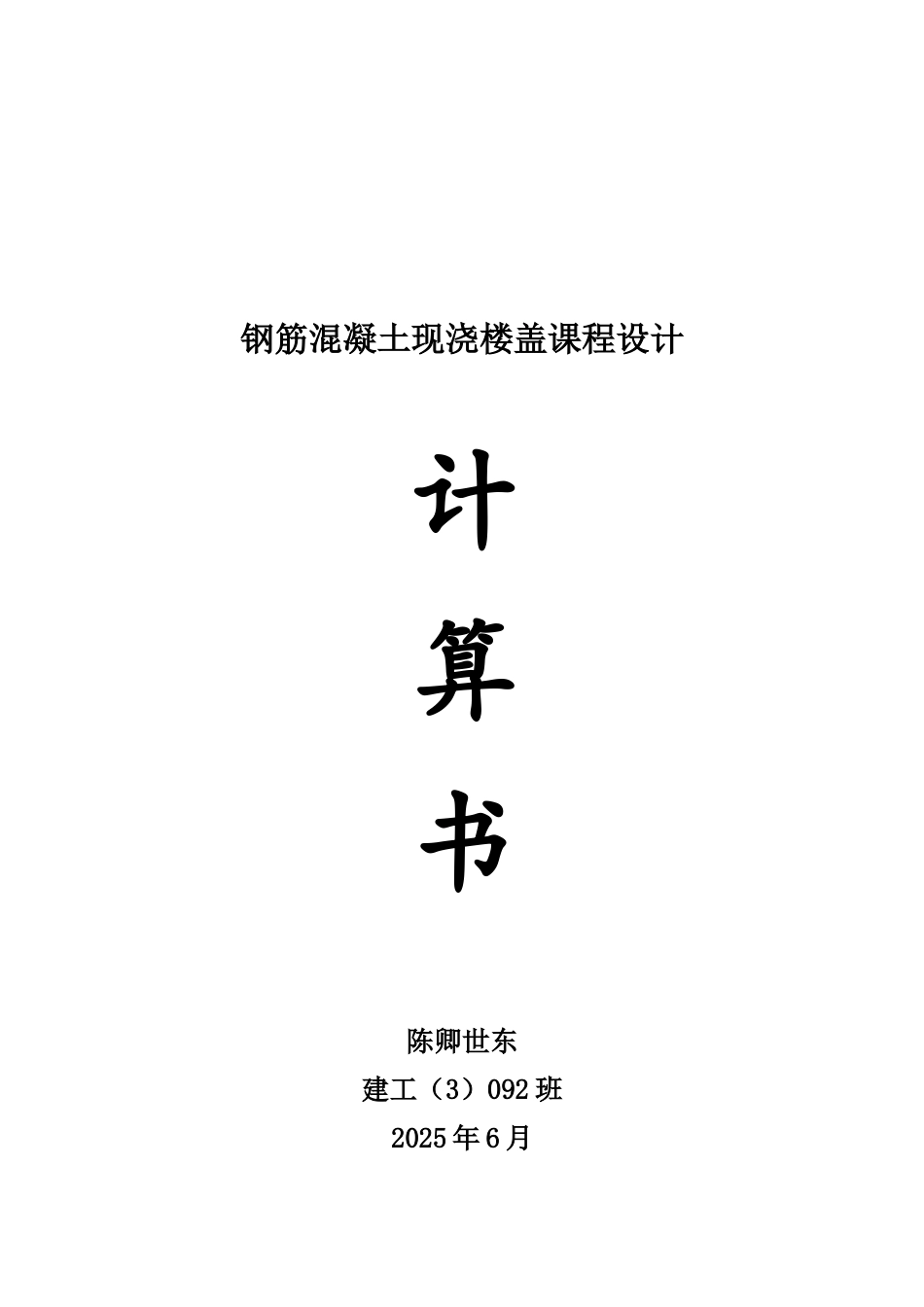

钢筋混凝土现浇楼盖课程设计计算书

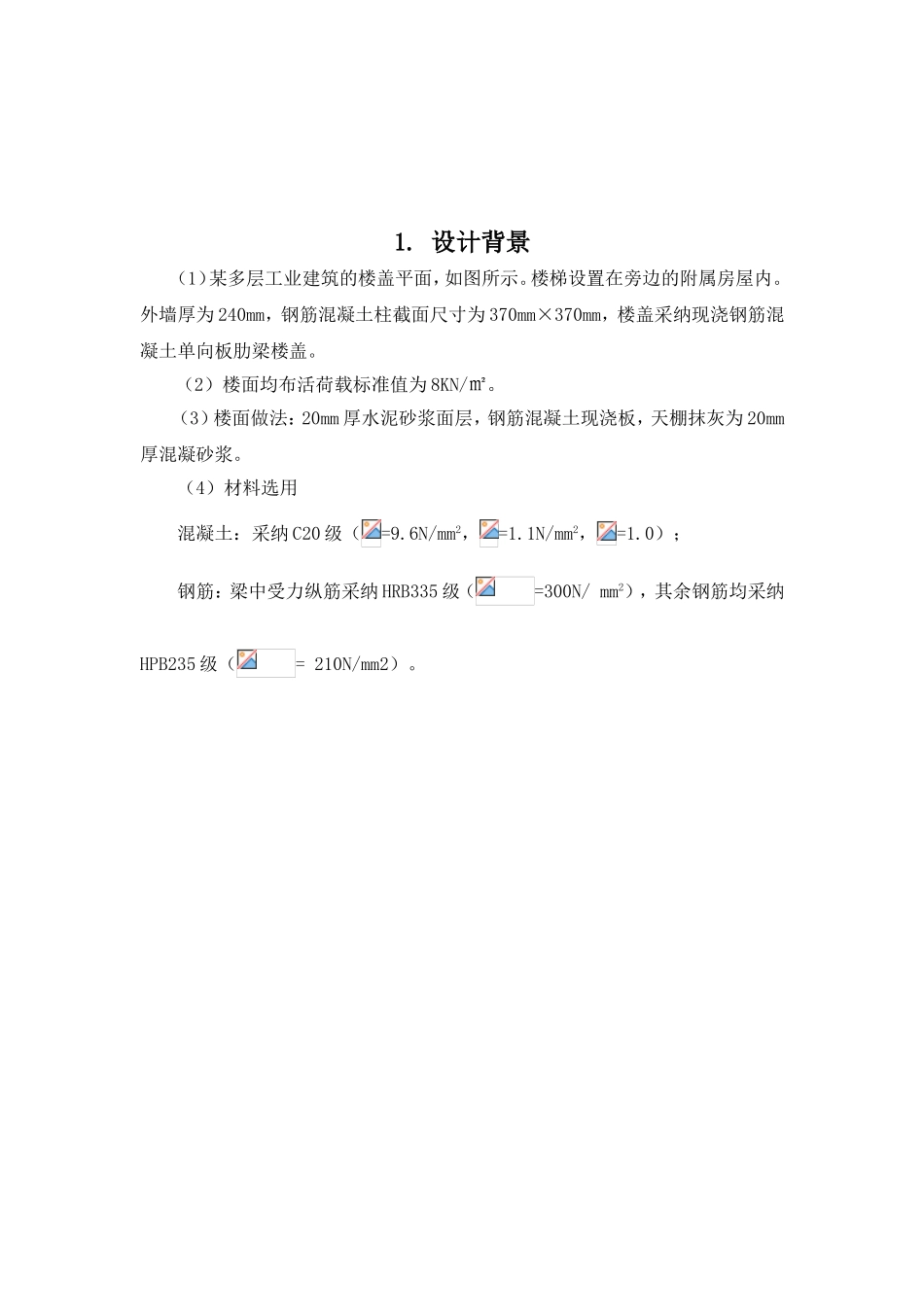

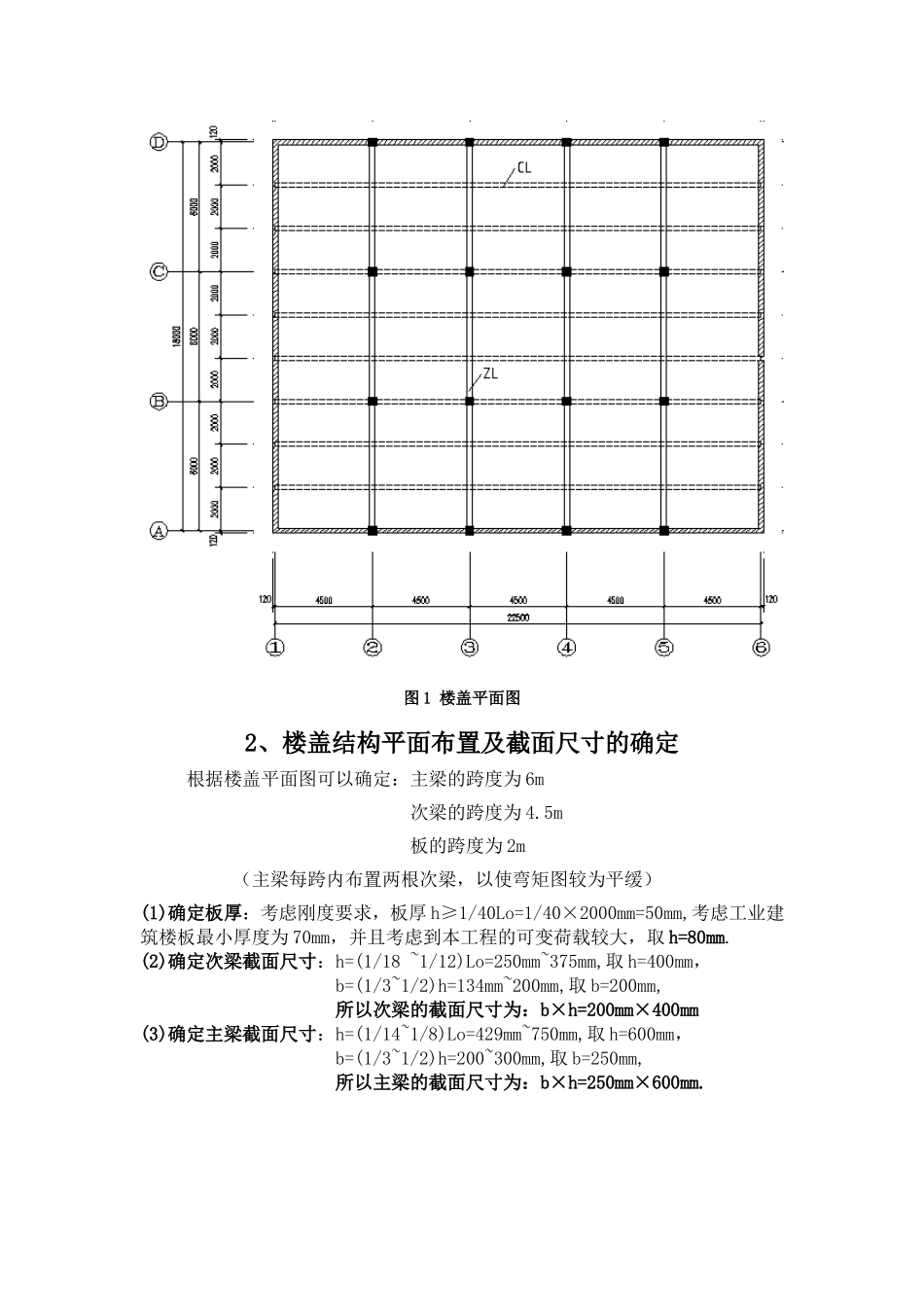

钢筋混凝土现浇楼盖课程设计计算书陈卿世东建工（3）092 班2025 年 6 月1. 设计背景（1）某多层工业建筑的楼盖平面，如图所示。楼梯设置在旁边的附属房屋内。外墙厚为 240mm，钢筋混凝土柱截面尺寸为 370mm×370mm，楼盖采纳现浇钢筋混凝土单向板肋梁楼盖。（2）楼面均布活荷载标准值为 8KN/㎡。（3）楼面做法：20mm 厚水泥砂浆面层，钢筋混凝土现浇板，天棚抹灰为 20mm厚混凝砂浆。（4）材料选用混凝土：采纳 C20 级（=9.6N/mm2，=1.1N/mm2，=1.0）；钢筋：梁中受力纵筋采纳 HRB335 级（=300N/ mm2），其余钢筋均采纳HPB235 级（= 210N/mm2）。图 1 楼盖平面图2、楼盖结构平面布置及截面尺寸的确定根据楼盖平面图可以确定：主梁的跨度为 6m 次梁的跨度为 4.5m 板的跨度为 2m（主梁每跨内布置两根次梁，以使弯矩图较为平缓）(1)确定板厚：考虑刚度要求，板厚 h≥1/40Lo=1/40×2000mm=50mm,考虑工业建筑楼板最小厚度为 70mm，并且考虑到本工程的可变荷载较大，取 h=80mm.(2)确定次梁截面尺寸：h=(1/18 ~1/12)Lo=250mm~375mm,取 h=400mm， b=(1/3~1/2)h=134mm~200mm,取 b=200mm, 所以次梁的截面尺寸为：b×h=200mm×400mm(3)确定主梁截面尺寸：h=(1/14~1/8)Lo=429mm~750mm,取 h=600mm， b=(1/3~1/2)h=200~300mm,取 b=250mm, 所以主梁的截面尺寸为：b×h=250mm×600mm.3、板的设计板的设计考虑塑性内力重分布方法计算，板在墙上的支承长度为 120mm，板的实际支承情况如图 2 所示：图 2.板的实际支承情况（1）荷载计算： 20mm 厚水泥砂浆面层：0.02×20=0.4KN/㎡80mm 厚钢筋混凝土现浇板：0.08×25=2.0KN/㎡20mm 厚天棚抹灰砂浆：0.02×17=0.34KN/㎡恒荷载标准值：gk=2.74KN/㎡活荷载标准值：qk=8.0KN/㎡总荷载设计值：1.2×gk+1.3qk=13.69KN/㎡(2)内力计算：计算跨度：边跨： Lo1=Ln+h/2=2000-100-120+80/2=1820mm中间跨： Lo2=Lo3=Ln=2000-200=1800mm跨度差[(1820-1800)/1800] ×100％=1.1％＜10％,故可按等跨连续板计算，计算简图如图所示：图 3.板计算简图板的弯矩计算截面1（边跨中）B(支座)2、3（中间跨中）C（中间支座）弯矩系数 α1/11-1/141/16-1/16M=α(g+q)Lo ²(KN·m)4.12-3.242.77-2.77(3)板的配筋计算：取 1m 宽版带作为计算单元，b=1000mm,h=80mm,ho=80-20=60mm,钢筋采纳HPB235 级（fy= 210N/mm2），混凝土采纳 C20（fc= 9.6N/mm2）。板的配筋计算截面1B2、3C①~② 轴间⑤~...
