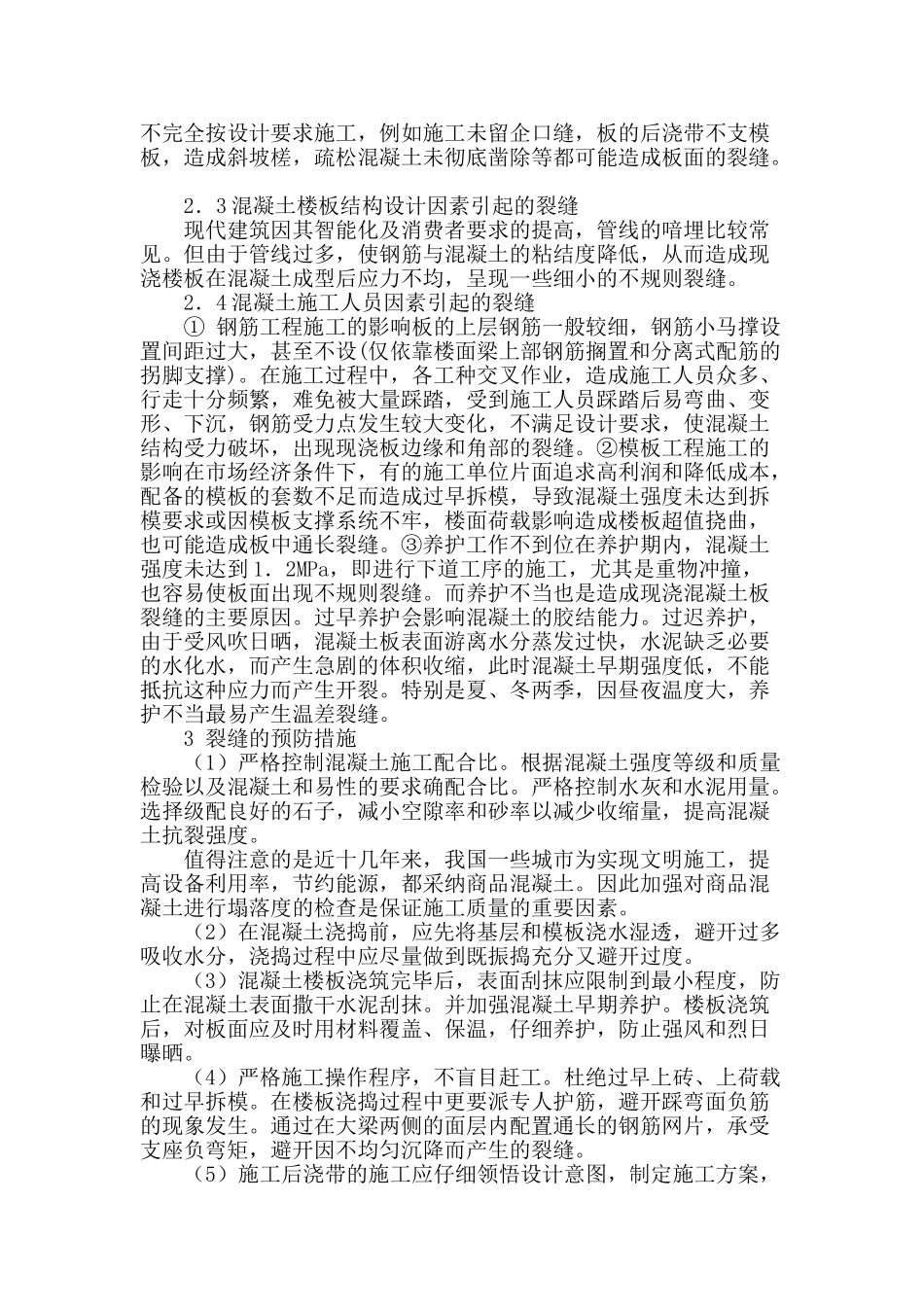

钢筋混凝土现浇楼板裂缝成因和防治探讨钢筋混凝土现浇楼板裂缝成因和防治探讨 摘要：随着城市高层建筑的不断进展，许多平面尺寸较大的现浇结构工程越来越多，钢筋混凝土现浇板的裂缝，是目前民用建筑工程的质量通病之一，特别是住宅工程楼板的裂缝，往往会引起用户的不满，引起纠纷。本文主要从施工操作方面来剖析裂缝的成因，探讨施工中具体的防治措施。 关键词：结构加固；楼板；裂缝 中图分类号：TU3 文献标识码： A 文章编号： 1 前言 在前几年的住宅建设中。钢筋混凝土预制板是构成砖混结构房屋的重要构件，但是，其本身由于在构造上存在着一些致命的缺陷，即整体性及抗震性差，因此，在近几年的住宅建设中它逐步被钢筋混凝土现浇板所替代，但是随着钢筋混凝土现浇板在房屋建设中的大量推广与应用，它的裂缝问题也越来越引起人们的注意。 2 裂缝形成原因分析 混凝土收缩裂缝产生的机理是：混凝土在结硬过程中，体积会发生变化 水泥石会产生水化热，由于构件内部和表面升温柔降温速度不同，混凝土的收缩变形就不同，混凝土的收缩变形受到外界的约束时，就会产生较大的收缩应力，当收缩应力超过混凝土的抗拉强度时，混凝土就会产生裂缝。引起现浇混凝土楼板裂缝的原因大概有以下几点： 2．1 混凝土材料因素引起的裂缝 混凝土强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外掺混合材料、外加剂溶液的计量偏差，将直接影响混凝土的强度。而采纳含泥量大的粉砂配制的混凝土收缩性大，抗拉强度低，容易因塑性收缩而产生裂缝。泵送混凝土为了满足泵送条件，需采纳较大的坍落度，易产生局部粗骨料少、砂浆多的现象，此时，混凝土脱水干缩时，就会产生表面裂缝。 2.2 混凝土施工工艺因素引起的裂缝 （1）混凝土施工中过分振捣，模板、垫层过于干燥混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现渗水而形成表面砂浆层，比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝土之前洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。 （2）混凝土浇捣后过分抹干压光过度的抹平压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。 （3）后浇带处理不慎而造成的板面裂缝为了解决钢筋混凝土收缩变形和温...
