钢筋混凝土现浇楼盖结构设计

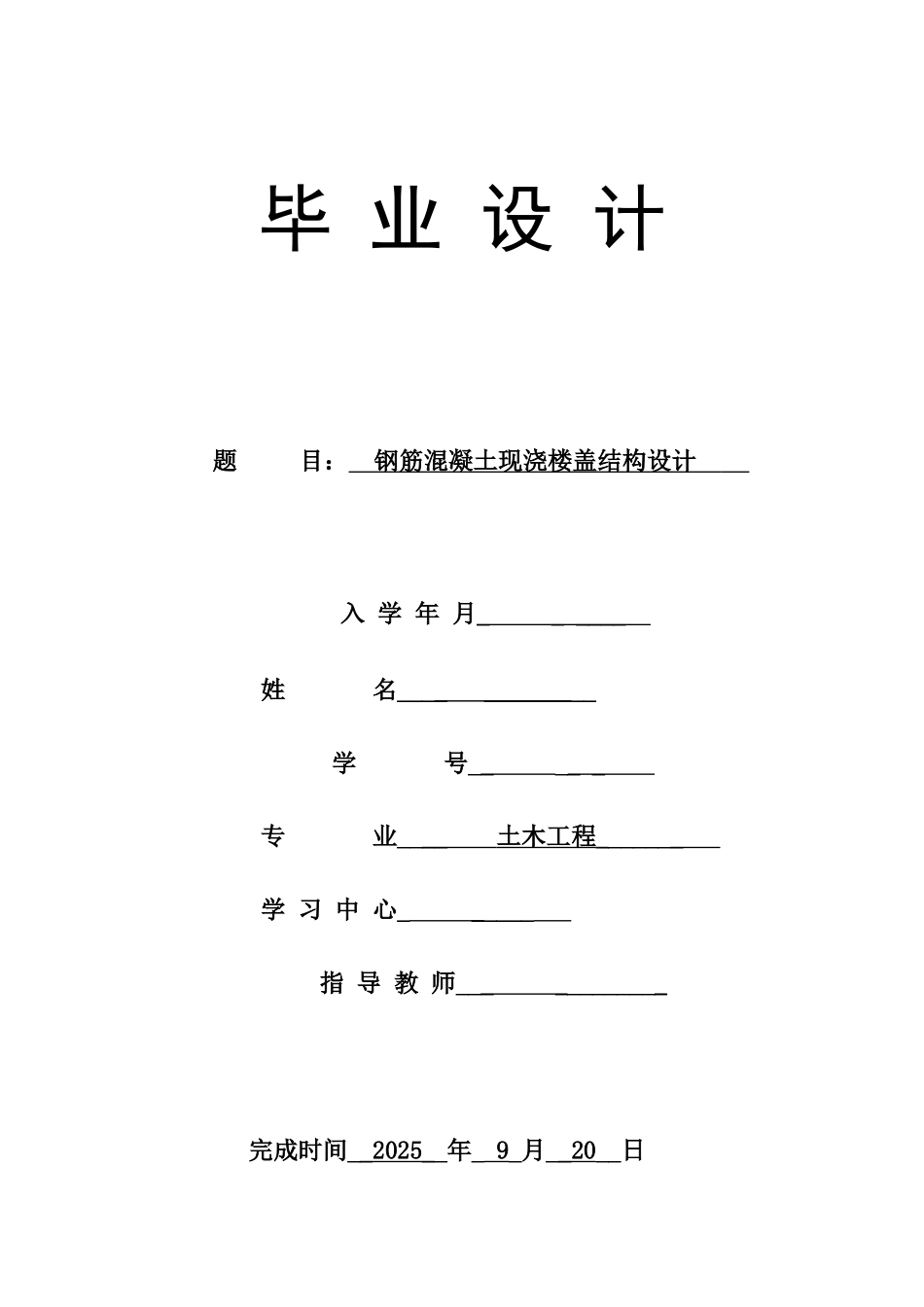

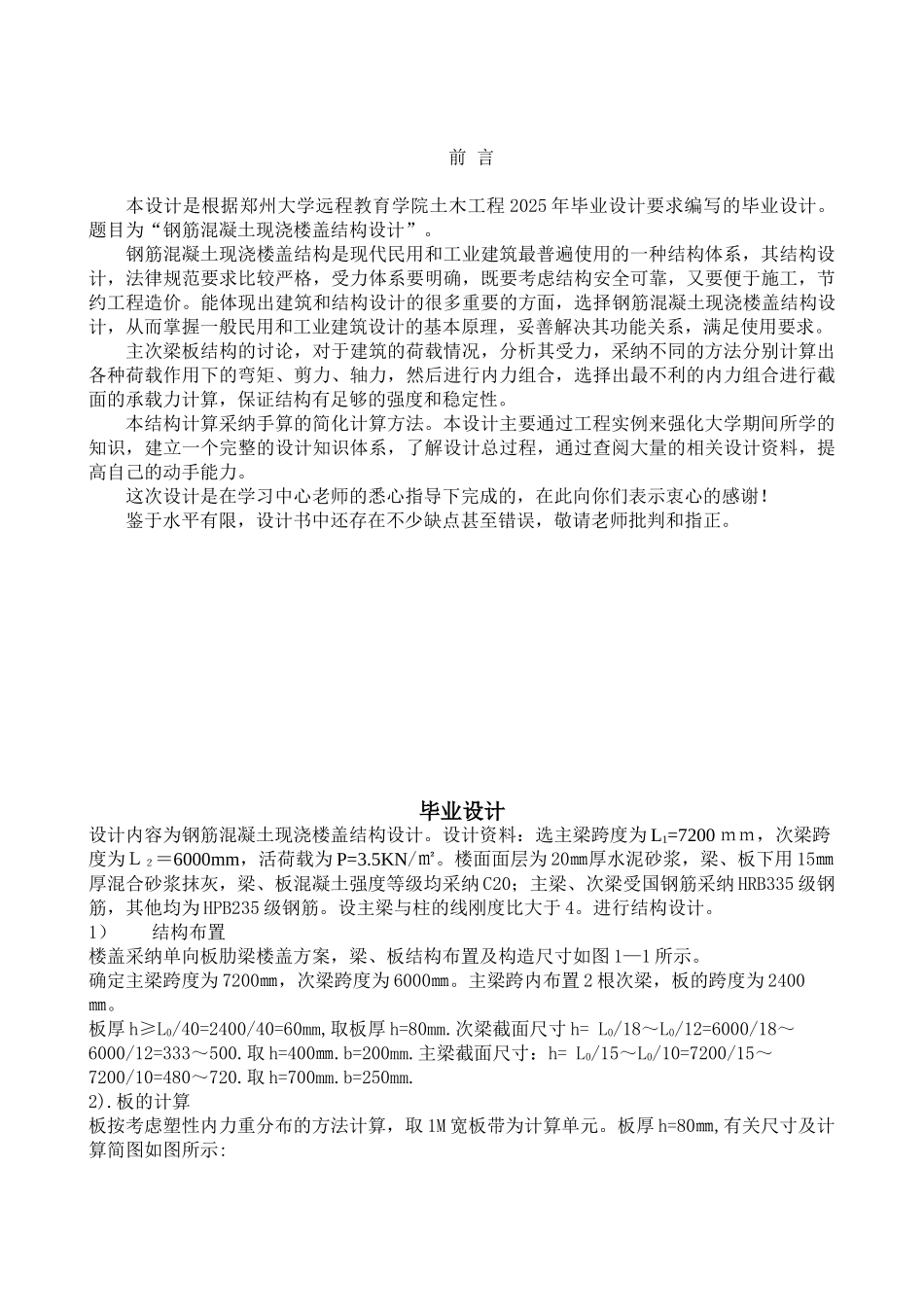

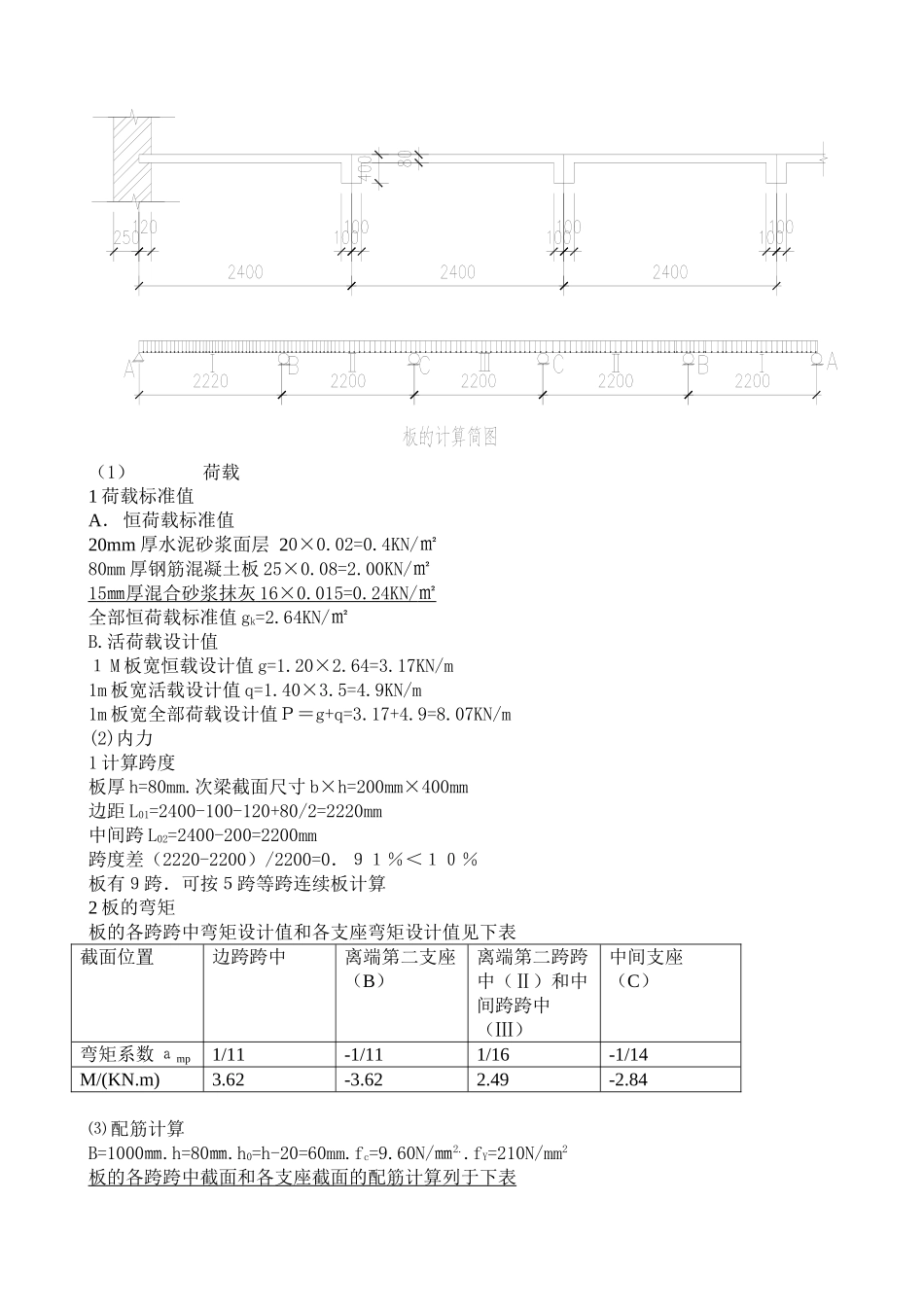

毕 业 设 计题 目： 钢筋混凝土现浇楼盖结构设计 入 学 年 月_ _ ____ 姓 名____ _________ 学 号__ __ _ 专 业____ 土木工程 _ ______ 学 习 中 心_ _ ____ 指 导 教 师___ _ ________完成时间__ 2025 _ _年_ 9_月__ 20 __日前 言本设计是根据郑州大学远程教育学院土木工程 2025 年毕业设计要求编写的毕业设计。题目为“钢筋混凝土现浇楼盖结构设计”。钢筋混凝土现浇楼盖结构是现代民用和工业建筑最普遍使用的一种结构体系，其结构设计，法律规范要求比较严格，受力体系要明确，既要考虑结构安全可靠，又要便于施工，节约工程造价。能体现出建筑和结构设计的很多重要的方面，选择钢筋混凝土现浇楼盖结构设计，从而掌握一般民用和工业建筑设计的基本原理，妥善解决其功能关系，满足使用要求。主次梁板结构的讨论，对于建筑的荷载情况，分析其受力，采纳不同的方法分别计算出各种荷载作用下的弯矩、剪力、轴力，然后进行内力组合，选择出最不利的内力组合进行截面的承载力计算，保证结构有足够的强度和稳定性。本结构计算采纳手算的简化计算方法。本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。这次设计是在学习中心老师的悉心指导下完成的，在此向你们表示衷心的感谢！鉴于水平有限，设计书中还存在不少缺点甚至错误，敬请老师批判和指正。毕业设计设计内容为钢筋混凝土现浇楼盖结构设计。设计资料：选主梁跨度为 L1=7200 ｍｍ，次梁跨度为Ｌ２＝6000mm，活荷载为 P=3.5KN/㎡。楼面面层为 20㎜厚水泥砂浆，梁、板下用 15㎜厚混合砂浆抹灰，梁、板混凝土强度等级均采纳 C20；主梁、次梁受国钢筋采纳 HRB335 级钢筋，其他均为 HPB235 级钢筋。设主梁与柱的线刚度比大于 4。进行结构设计。1） 结构布置楼盖采纳单向板肋梁楼盖方案，梁、板结构布置及构造尺寸如图 1—1 所示。确定主梁跨度为 7200㎜，次梁跨度为 6000㎜。主梁跨内布置 2 根次梁，板的跨度为 2400㎜。板厚 h≥L0/40=2400/40=60mm,取板厚 h=80mm.次梁截面尺寸 h= L0/18～L0/12=6000/18～6000/12=333～500.取 h=400㎜.b=200mm.主梁截面尺寸：h= L0/15～L0/10=7200/15～7200/10=480～720.取 h=700mm.b=250mm.2).板的计算板按考虑塑性内力重分布的方法计算，取 1M 宽板带为计算单元。板厚 h=80㎜,有关尺寸及...
