钢管杆灌注SCSPQ2灌注桩计算书

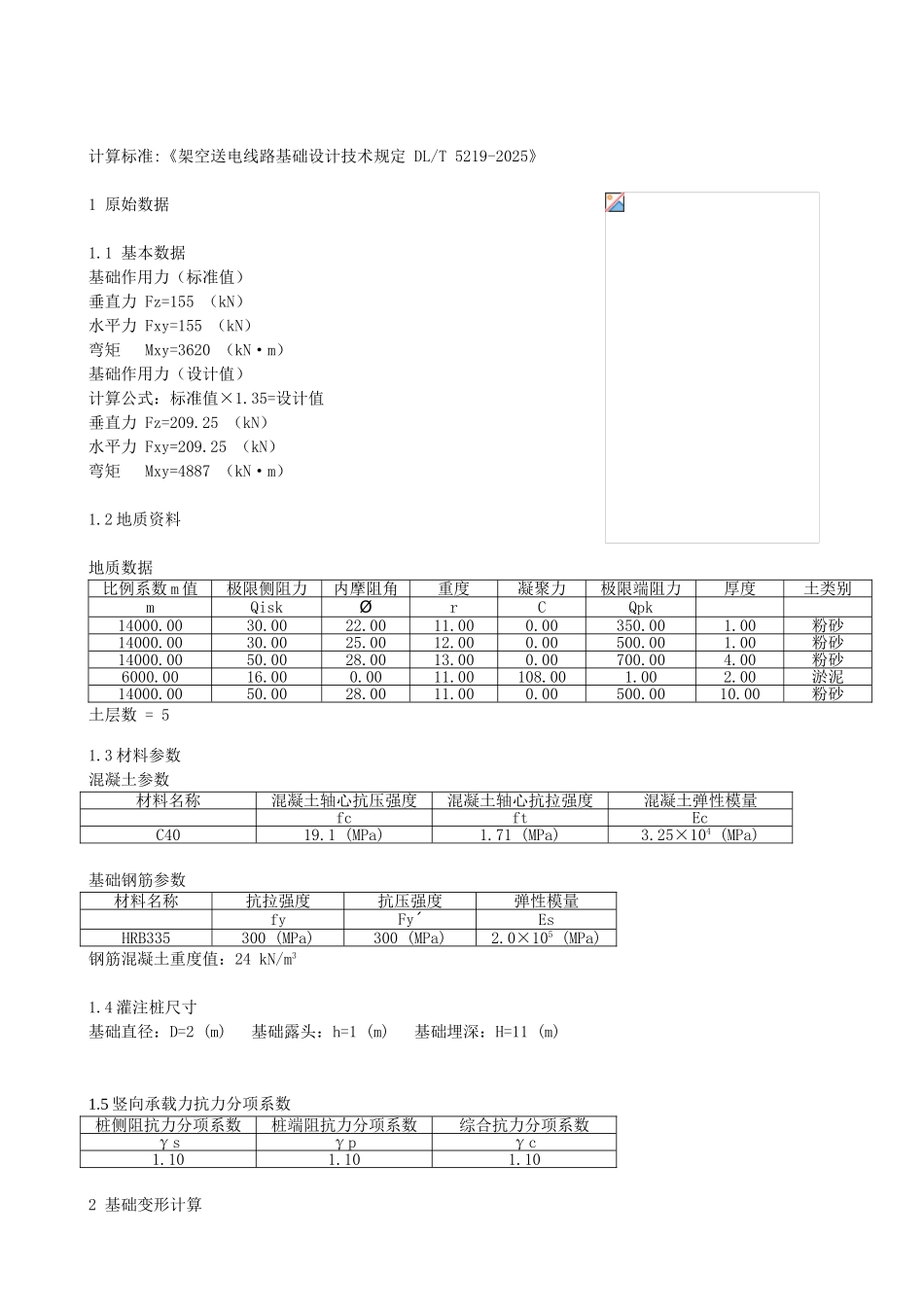

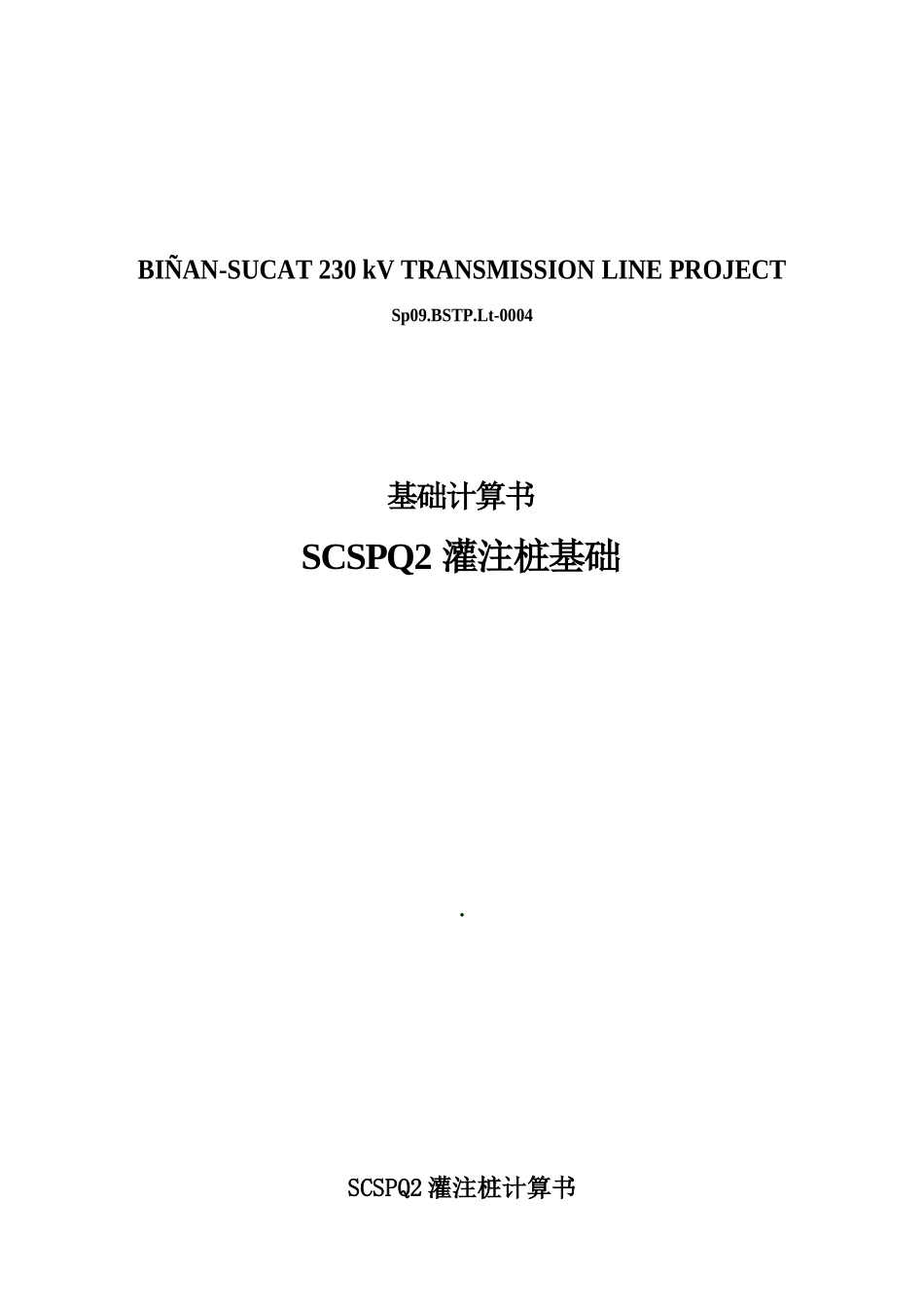

BIÑAN-SUCAT 230 kV TRANSMISSION LINE PROJECTSp09.BSTP.Lt-0004基础计算书SCSPQ2 灌注桩基础.SCSPQ2 灌注桩计算书计算标准:《架空送电线路基础设计技术规定 DL/T 5219-2025》1 原始数据1.1 基本数据基础作用力（标准值）垂直力 Fz=155 （kN）水平力 Fxy=155 （kN）弯矩 Mxy=3620 （kN·m）基础作用力（设计值）计算公式：标准值×1.35=设计值垂直力 Fz=209.25 （kN）水平力 Fxy=209.25 （kN）弯矩 Mxy=4887 （kN·m）1.2 地质资料地质数据比例系数 m 值极限侧阻力内摩阻角重度凝聚力极限端阻力厚度土类别mQiskØrCQpk14000.0030.0022.0011.000.00350.001.00粉砂14000.0030.0025.0012.000.00500.001.00粉砂14000.0050.0028.0013.000.00700.004.00粉砂6000.0016.000.0011.00108.001.002.00淤泥14000.0050.0028.0011.000.00500.0010.00粉砂土层数 = 5 1.3 材料参数混凝土参数材料名称混凝土轴心抗压强度混凝土轴心抗拉强度混凝土弹性模量fcftEcC4019.1 (MPa)1.71 (MPa)3.25×104 (MPa)基础钢筋参数材料名称抗拉强度抗压强度弹性模量fyFy´EsHRB335300 (MPa)300 (MPa)2.0×105 (MPa)钢筋混凝土重度值：24 kN/m31.4 灌注桩尺寸基础直径：D=2 (m) 基础露头：h=1 (m) 基础埋深：H=11 (m) 1.5 竖向承载力抗力分项系数桩侧阻抗力分项系数桩端阻抗力分项系数综合抗力分项系数γsγpγc1.101.101.102 基础变形计算2.1 计算工况 1 [标准值]2.1.1 变形系数的计算计算公式：变形系数： 桩身的计算宽度： b0=桩身抗弯刚度： EI=桩身换算截面惯性矩：=计算结果：变形系数= 0.277445 计算宽度 b0 = 2.70 (m)2.1.2 [标准值]计算地面位移和桩身内力计算公式： A1=0.92809 A2=-3.05319 A3=-3.54058 A4=-1.96928 B1=1.03679 B2=-2.82410 B3=-5.99979 B4=-6.76460 C1=3.22471 C2=0.06837 C3=-4.68788 C4=-8.84029 D1=3.85838 D2=2.80406 D3=-0.89126 D4=-6.51972计算结果：位移()转角()0.004553-0.0012212.1.3 [标准值]计算弯矩值及应力值(深度相对于设计地面)计算公式：计算结果：最大弯矩相应深度最大应力相应深度3929.2321.556-110.13711.0003 计算过程3.1 计算工况 1 [设计值]3.1.1 变形系数的计算计算结果： 变形系数 = 0.277445 计算宽度 b0= 2.70 3.1.2 [设计值]计算地面位移和桩身内力计算结果：位移()转角()0.006146-0.0016483.1.3 [设计值]计算弯矩,应力极大值...
