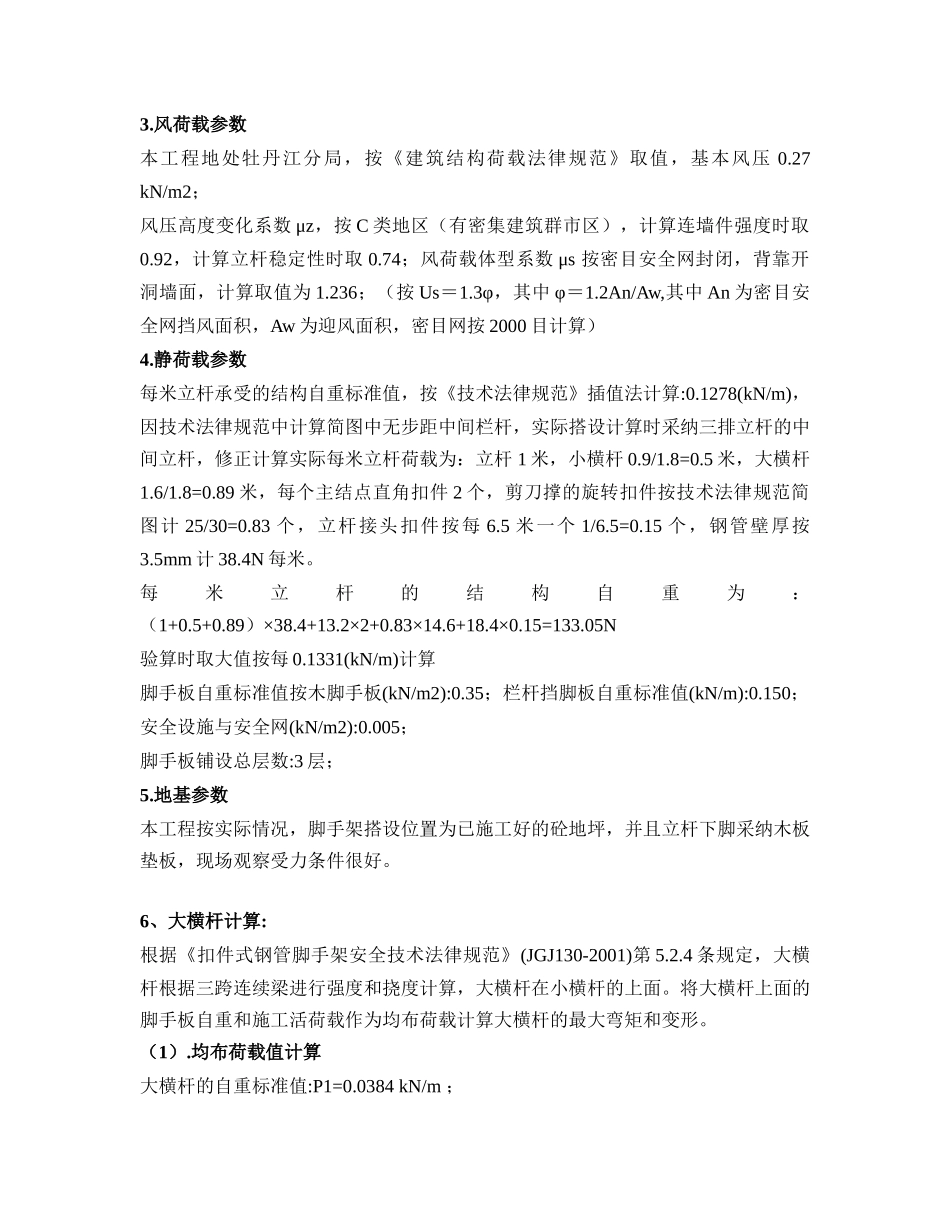

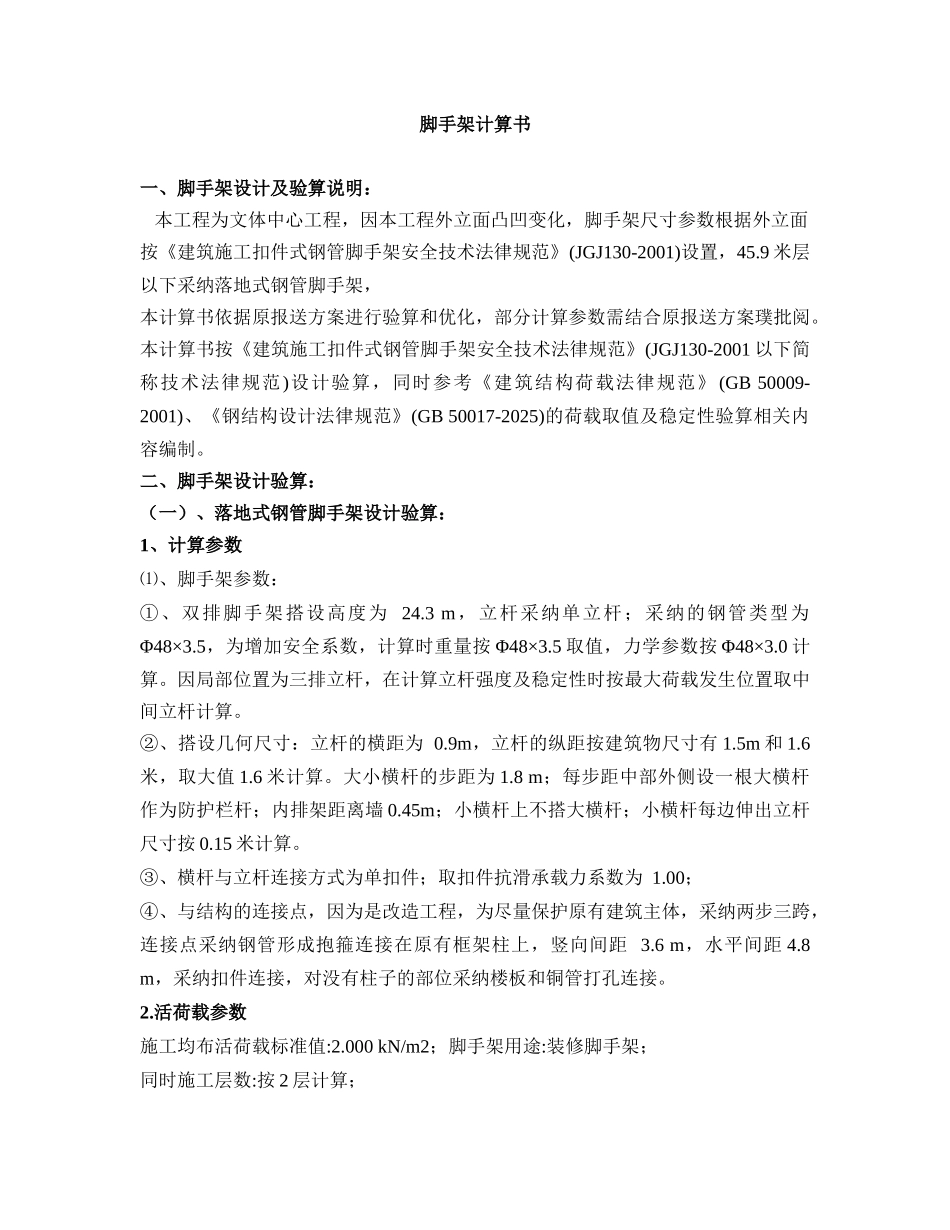

脚手架计算书一、脚手架设计及验算说明： 本工程为文体中心工程，因本工程外立面凸凹变化，脚手架尺寸参数根据外立面按《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)设置，45.9 米层以下采纳落地式钢管脚手架，本计算书依据原报送方案进行验算和优化，部分计算参数需结合原报送方案璞批阅。本计算书按《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001 以下简称技术法律规范)设计验算，同时参考《建筑结构荷载法律规范》 (GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2025)的荷载取值及稳定性验算相关内容编制。二、脚手架设计验算：（一）、落地式钢管脚手架设计验算：1、计算参数⑴、脚手架参数：①、双排脚手架搭设高度为 24.3 m，立杆采纳单立杆；采纳的钢管类型为 Φ48×3.5，为增加安全系数，计算时重量按 Φ48×3.5 取值，力学参数按 Φ48×3.0 计算。因局部位置为三排立杆，在计算立杆强度及稳定性时按最大荷载发生位置取中间立杆计算。②、搭设几何尺寸：立杆的横距为 0.9m，立杆的纵距按建筑物尺寸有 1.5m 和 1.6米，取大值 1.6 米计算。大小横杆的步距为 1.8 m；每步距中部外侧设一根大横杆作为防护栏杆；内排架距离墙 0.45m；小横杆上不搭大横杆；小横杆每边伸出立杆尺寸按 0.15 米计算。 ③、横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；④、与结构的连接点，因为是改造工程，为尽量保护原有建筑主体，采纳两步三跨，连接点采纳钢管形成抱箍连接在原有框架柱上，竖向间距 3.6 m，水平间距 4.8 m，采纳扣件连接，对没有柱子的部位采纳楼板和铜管打孔连接。2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:按 2 层计算；3.风荷载参数本工程地处牡丹江分局，按《建筑结构荷载法律规范》取值，基本风压 0.27 kN/m2；风压高度变化系数 μz，按 C 类地区（有密集建筑群市区），计算连墙件强度时取0.92，计算立杆稳定性时取 0.74；风荷载体型系数 μs 按密目安全网封闭，背靠开洞墙面，计算取值为 1.236；（按 Us＝1.3φ，其中 φ＝1.2An/Aw,其中 An 为密目安全网挡风面积，Aw 为迎风面积，密目网按 2000 目计算）4.静荷载参数每米立杆承受的结构自重标准值，按《技术法律规范》插值法计算:0.1278(kN/m)，因技术法律规范中计算简图中无步距中间栏杆，实际搭设计算时采纳三排立杆的中间立杆，修正计算实...
